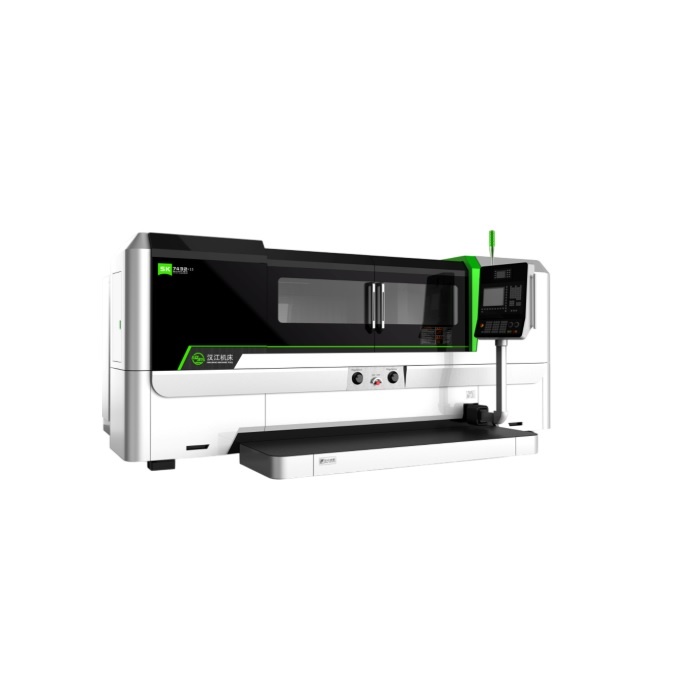

Высокоточный резьбошлифовальный станок с ЧПУ SK7432×15

Характеристики:

• Модель: SK7432×15
• Максимальный установочный диаметр обрабатываемого изделия: 320 мм
• Расстояние между центрами: 1500 мм
• Диапазон шлифуемых диаметров заготовки: 20-250 мм
• Максимальная длина обрабатываемой резьбы: 1360 мм
• Ход рабочего стола: 1400 мм
• Шаг обрабатываемой резьбы: 1,5 - 48 мм
• Максимальный подъём резьбы: 300 мм
• Угол подъёма резьбы: ±25°
• Обрабатываемое число заходов резьбы: от 1 до 99 (настраиваемо)
• Скорость движения рабочего стола: до 3000 мм/мин
• Скорость подачи шлифовальной бабки: до 1000 мм/мин
• Частота вращения шпинделя передней бабки: 0 - 50 об/мин
• Частота вращения шлифовального шпинделя: 1720-2150 об/мин
• Максимальная линейная скорость круга: 45 м/с
• Размер шлифовального круга: Ø 500 - Ø 400 × Ø 305 мм, ширина 10 мм
• Максимальная масса заготовки: 100 кг
• Габариты: 2800 × 2000 × 2000 мм
• Вес: 3 тонны

Точность шлифования:

• Точность позиционирования: ≤ 0,006 мм / 300 мм
• Повторная точность позиционирования: ≤ 0,015 мм / 300 мм
• Отклонение радиального биения: ≤ 0,004 мм
• Отклонение осевой прямолинейности резьбы: ≤ 0,008 мм
• Точность угла подъёма и формы профиля: ≤ 0,003 - 0,005 мм
• Шероховатость поверхности: Ra 0,32
• Класс точности: P2 по стандарту GB/T17587.3-1998
