Оборудование для формовки бетонных изделий с раструбом, Afinitas.
Качественная опалубка для любого применения
Традиционные формы для заливки с раструбом
- Раструб Wetcast
- Традиционная горизонтальная заливка
- Вертикальная заливка NextGen

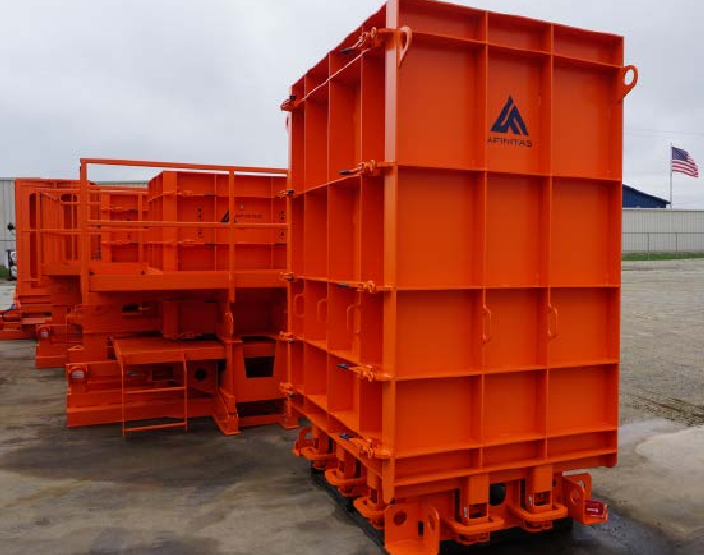

Прочная стальная конструкция, обеспечивающая прочность, долговечность и производительность.
Компания Afinitas известна тем, что объединяет ведущих инженеров и производственных экспертов отрасли для создания лучших в своем классе систем опалубки сборного железобетона. Наш широкий ассортимент высококачественной продукции поддерживается компетентными и отзывчивыми специалистами отдела продаж и производства, которые будут помогать вам на протяжении всего срока службы вашей опалубки. Наши опалубки созданы на века. Мы сочетаем прочную сталь с инновационным подходом к производству, что гарантирует вам развитие вашего бизнеса.
Мокролитая опалубка — ключевая специализация команды Afinitas.
На протяжении десятилетий нам доверяют разработку опалубок для самых разных сфер применения, включая:
- Опалубки конусов колодцев
- Опалубки стояков колодцев
- Опалубки верхних, переходных и фундаментных плит колодцев
- Опалубки коробчатого типа
- Опалубки с раструбами
- Опалубки колец аккумуляторного класса
- Кольца для стыков колодцев

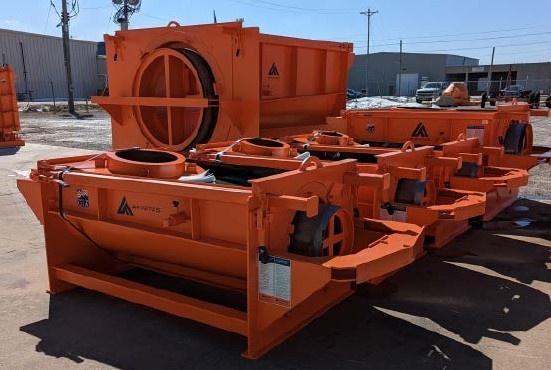

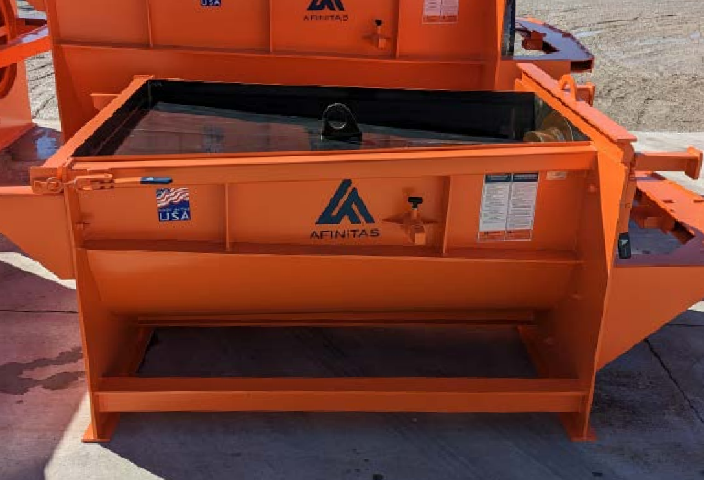

Традиционная форма для горизонтальной заливки с отбортовкой
Эта инновационная система, разработанная специально для традиционного метода горизонтального литья с отбортовкой, предлагает идеальное решение для создания высококачественных отбортовок с исключительной эффективностью. Наша точная конструкция обеспечивает единообразие форм отбортовки, обеспечивая точное прилегание при сборке труб.
Преимущество Afinitas
- Прочная стальная конструкция, обеспечивающая прочность, долговечность и производительность
- Диаметры от 30 – 244 см
- Цельная коническая форма с шарнирными зажимами и выравнивающими штифтами
- Цельный конический внутренний сердечник
- Форма включает два фиксирующих штифта для фиксации изделия при снятии сердечника с помощью домкрата

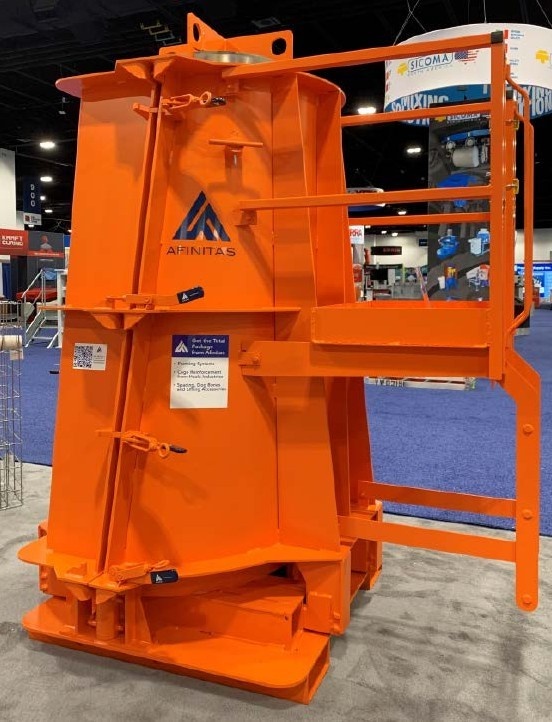

Вертикальная заливка NextGen*
Формовка с раструбом
Наши формовочные системы NextGen обладают такой же прочностью, как и наши традиционные формы, но более компактны. Кроме того, они позволяют производить вертикальную заливку, что позволяет максимально эффективно использовать производственное пространство.
Преимущество Afinitas
- Вертикальная заливка формовочной системы NextGen с раструбом обеспечивает быструю и легкую установку и демонтаж, обеспечивая оператору безопасность работы.
- Форму для раструба NextGen можно легко установить и демонтировать с помощью мостового крана, в отличие от традиционной заливки с раструбом в перевернутом положении. (Традиционная формовка с раструбом требует нескольких захватов с помощью вилочного погрузчика, а также кучки песка или резиновых шин для переворачивания изделия в вертикальное положение.)
С формовкой с раструбом NextGen вы получаете:
- Меньше бетонных работ
- Более простую и безопасную очистку рабочей поверхности
- Компактный, универсальный формовочный блок в отличие от традиционных многокомпонентных компонентов.
- Прочная стальная конструкция, обеспечивающая прочность, долговечность и производительность
- Диаметры от 30 – 244 см.
- Откатные ворота NextGen с поворотными зажимами и выравнивающими штифтами
- Цельный конический внутренний сердечник
- Гидравлическое основание с вспомогательной планкой для домкрата и карманами для вилочного погрузчика
- Блокировка горловины, свободно прикрепленная к основанию болтами
Вертикальная заливка «NextGen» против традиционной горизонтальной заливки с раструбным концом
Сравнительная таблица
«Традиционный»
Горизонтальная заливка с раструбным концом
Подготовка к заливке
- Очистите и смажьте форму.
- Очистите и смажьте сердечник.
- Установите каркас на сердечник.
- Очистите и смажьте оправку для стыков.
- Закрепите оправку для стыков на форме.
- С помощью вилочного погрузчика поднимите сердечник и установите каркас на сердечник.
- Поместите сердечник/каркас в форму.
- Закрепите сердечник на форме.
- Установите фиксирующие штифты формы на место.
Процедура демонтажа
- Разожмите шарнирные зажимы сердечника.
- С помощью 20-тонного домкрата для бутылок установите домкрат на толкающий кронштейн формы, чтобы надавить на сплошной конец сердечника, и поднимите сердечник наружу, чтобы «разрушить сцепление бетона с сердечником».
- С помощью вилочного погрузчика извлеките только внутренний сердечник.
- Извлеките фиксирующие штифты формы из изделия. 5. Ослабьте зажим и снимите опалубку с изделия.
- Используя вилочный погрузчик, извлеките изделие из формы, поднимая его вертикально вверх.
- Изделие производится в перевёрнутом виде. Перекатывайте изделие либо в куче песка, либо на резиновых шинах.
Примечание: Перекатывать изделие следует осторожно, чтобы НЕ сломать и НЕ расколоть его. Все вышеперечисленные действия требуют использования вилочного погрузчика.
«NextGen»
Вертикальная заливка с раструбом
- Установите дверцы формы в открытое положение, очистите и смажьте форму, сердечник и поддон.
- С помощью подвесного подъемника установите каркас вокруг сердечника.
- Очистите и смажьте используемый формовщик швов.
- Закройте дверцы формы и зафиксируйте швы формы.
- С помощью подвесного подъемника установите формовщик швов на форму или сердечник (паз или шпунт).
Примечание: Заказчик может заполнить форму бетоном, заполнив ее как можно ближе к верху, а затем установить формовщик швов.
Процедура демонтажа
- Снимите формовщик швов с изделия.
- Разожмите шарнирные зажимы формы и подденьте плоскую боковую дверцу, прижав ее к штифту или замкам изделия. Откройте дверцу «плоской» формы. Снимите штифты изделия или отоприте замки дверей и откройте дверцу «круглой» формы.
Шаг 2.
Примечание: NextGen Flare поставляется со штифтами для крепления изделия ИЛИ дверными замками.
- Используя предоставленную заказчиком аккумуляторную дрель, подключитесь к системе SmartConnect, чтобы поддомкратить поддон с раструбом и изделие, подняв его вверх, чтобы «разрушить связь бетона с сердцевиной».
- Используя мостовой кран и подходящее подъемное устройство, подсоединитесь к залитым вставкам для подъёма изделия, извлеките изделие из сердцевины, подняв его вертикально вверх.
- Положите изделие вертикально.
Представляем SmartJax™*
Революционный способ надежной установки поддонов в бетонные формы.
Наша запатентованная регулируемая опорная стойка SmartJax™ обладает множеством преимуществ по сравнению с существующими системами поддержки поддонов:
Просто гениально!
Вам понравится скорость и удобство использования одного устройства для поддержки и фиксации поддона. Стойка и магниты — все в одном.
Безопасность — забудьте о расколах и ненадежности деревянных брусков, ПВХ или пустотелых бетонных плит, которые традиционно использовались в качестве опор.
Прочность — наша стойка изготовлена из прочной сварной стали и рассчитана на долгий срок службы.
Быстрота — несколько отверстий в опорной трубе позволяют быстро и легко регулировать высоту с помощью штифтов.
Основные характеристики изделия
- Грузоподъемность 3600 кг
- Общая высота 30 см с регулировкой до 45 см с шагом 1 дюйм, что упрощает настройку под ваши нужды
- Магнитное основание с кнопкой включения/выключения весом 450 кг для крепления к основанию.
- Сменные высоты ножек.
Беспроводная гидравлическая система питания для сборных стержней.
Сборные бетонные формы со сборными стержнями упрощают извлечение изделия из формы. Однако включение гидравлики для втягивания и вытягивания стержня может быть затруднительным. Обычно к форме приходится подвозить большую тележку с силовым агрегатом, кабелями питания и шлангами. Шланги необходимо подключить к гидравлическому агрегату формы, сам агрегат должен быть подключен к сети, а после перемещения стержня всё оборудование необходимо отсоединить, прежде чем тележка сможет переместиться к следующей форме. Этот процесс не только занимает время, но и тратит время, которое можно было бы потратить на работу с несколькими формами одновременно.

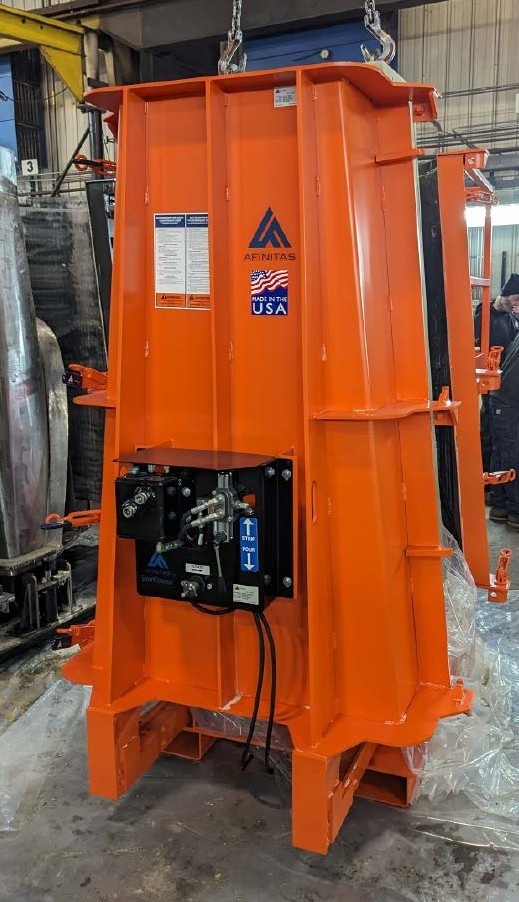

Представляем SmartConnect™ *
Интеллектуальный силовой агрегат с болтовым креплением для гидравлических сборных стержней. Благодаря SmartConnect™ вы получаете автономный гидравлический силовой агрегат, устанавливаемый непосредственно на форму. Электротележки и кабели не требуются. Устройство питается от стандартной аккумуляторной дрели, которая использует ту же гидравлику для открытия и закрытия сердечника.
Преимущества SmartConnect™
- Экономия времени — менее 10 минут на форму!
— Не нужно перемещать тележки по заводу
— Не нужно подключать и отключать шланги и кабели
— Больше не нужно ждать — для работы с устройством вам понадобится только аккумуляторная дрель, что позволяет работать с несколькими формами одновременно
— В конечном итоге, демонтаж и настройка будут проходить быстрее
— Отсутствие электрических проводов, протянутых по всему заводу, снижает риск споткнуться
— Минимизирует потенциальный риск поражения электрическим током при наличии воды
— Отсутствие громоздкой тележки означает больше свободного пространства на уже загруженной оборудованием площадке
— Работает с формами Afinitas размером до 2,1 х 2,1 м и формами-лазами диаметром до 180 см
— Модернизация существующих форм или добавьте к новым покупкам Afinitas
- SmartConnect стоит значительно дешевле гидравлической системы.
- Если учесть рост производительности и снижение рисков для безопасности, система окупается в кратчайшие сроки.
Afinitas предлагает вам лучшую в отрасли опалубку и многое другое.
Afinitas — ведущая платформа оборудования и услуг для инфраструктурных объектов из сборного железобетона.
Обладая многолетним опытом работы на рынке труб и сборного железобетона, мы предоставляем производителям по всему миру передовое оборудование для производства сборных железобетонных изделий, высокотехнологичные формы для сухого и влажного бетонирования, а также широкий ассортимент бетонных аксессуаров.
Наши совместные усилия — это обширные инженерные ресурсы в области бетонного оборудования, производственные ноу-хау и опыт в производстве труб и сборного железобетона, которые помогут вам создать идеальные производственные системы для ваших потребностей в инфраструктурных бетонных изделиях.
Системы термообработки SmartSet™ (сушки и отверждения бетонных изделий).
- Парогенераторы прямого нагрева нового поколения и базовые
- Системы управления и подачи воздуха
- Компоненты для распыления и сушки
- Печи, трубопроводы, подвижные полы
- Специализированная техническая команда и сервис
