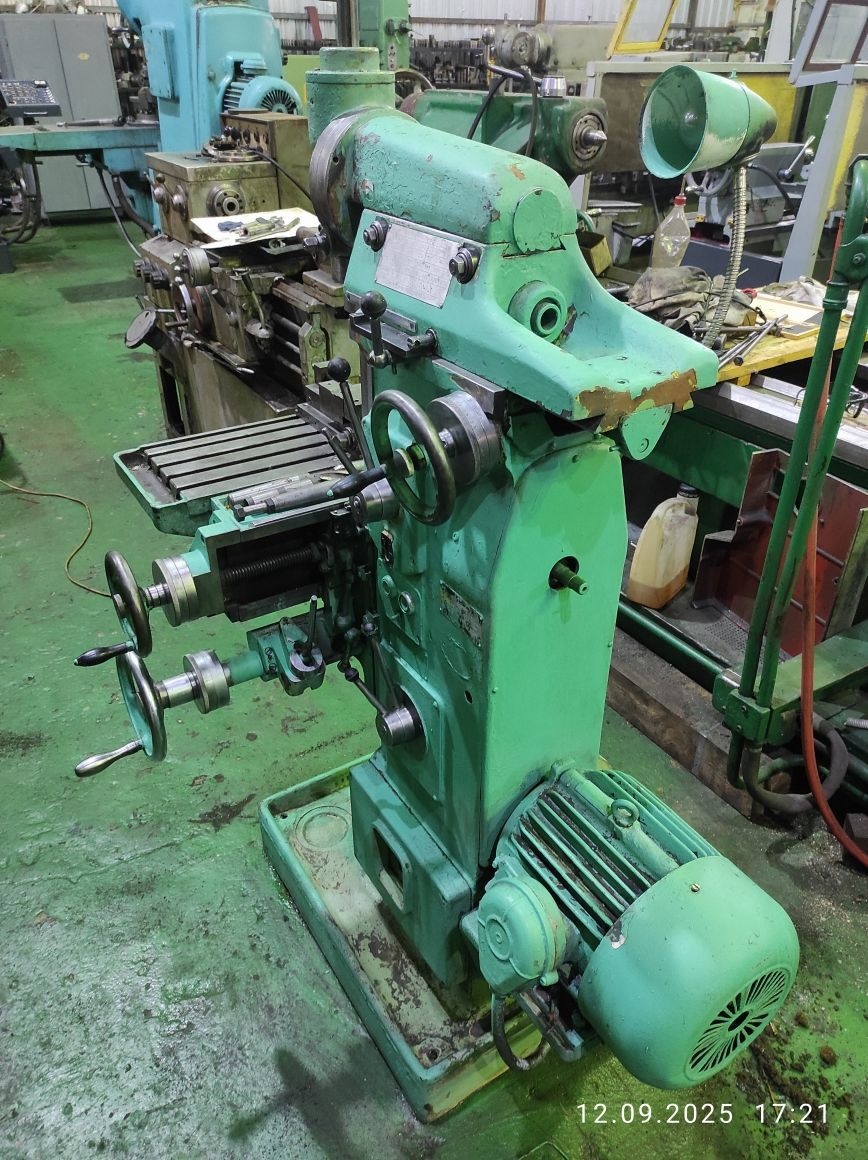

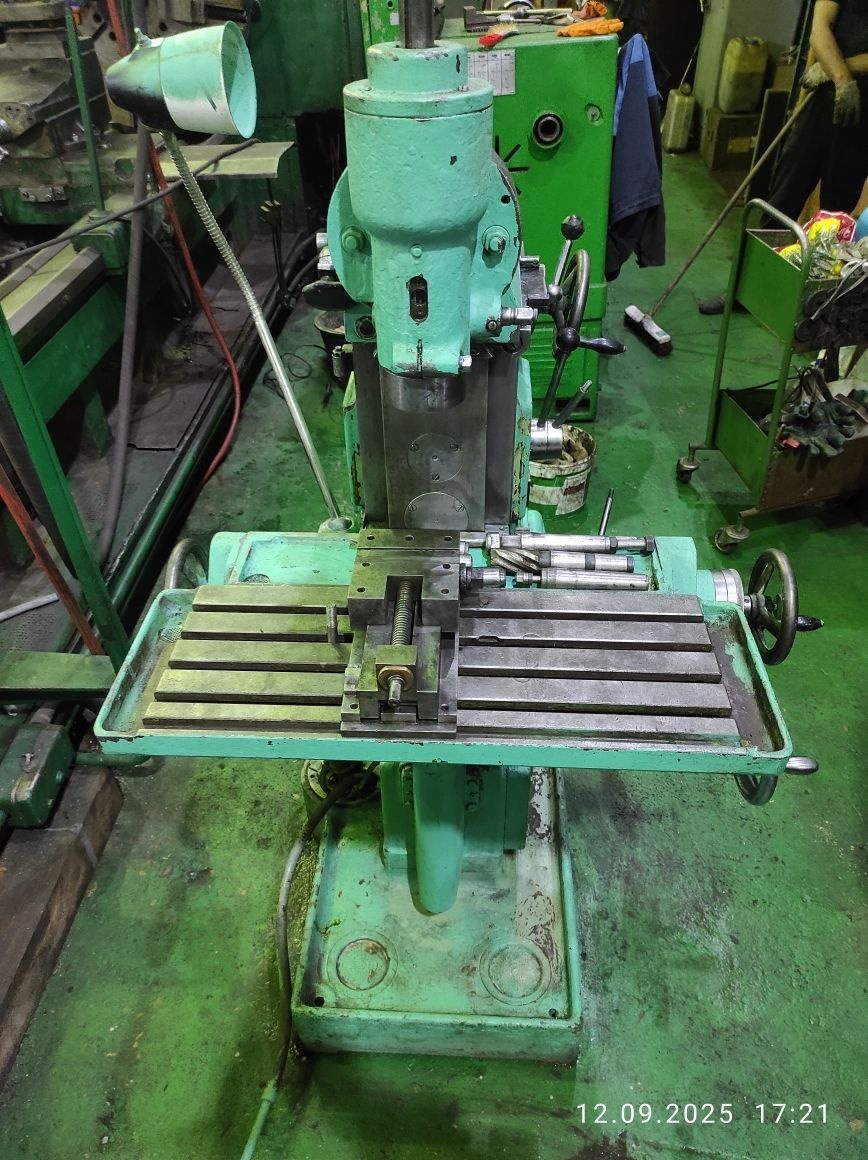

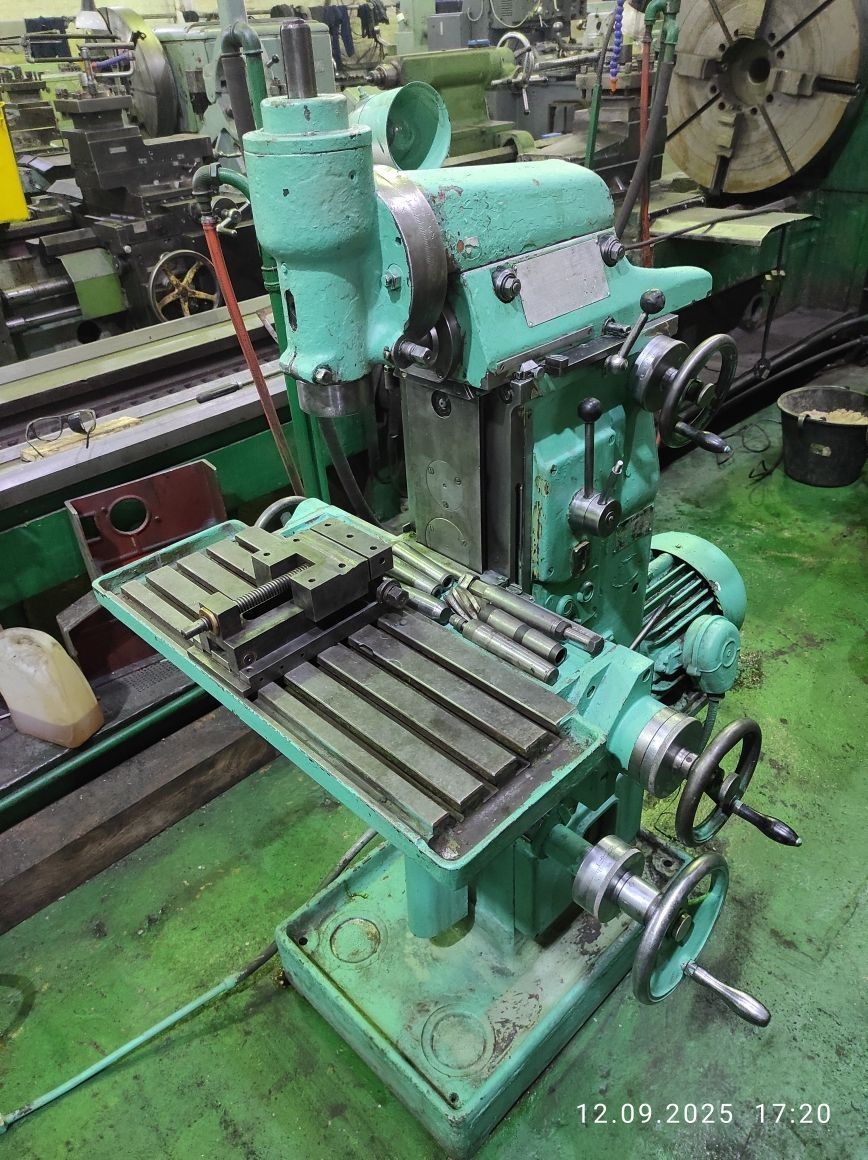

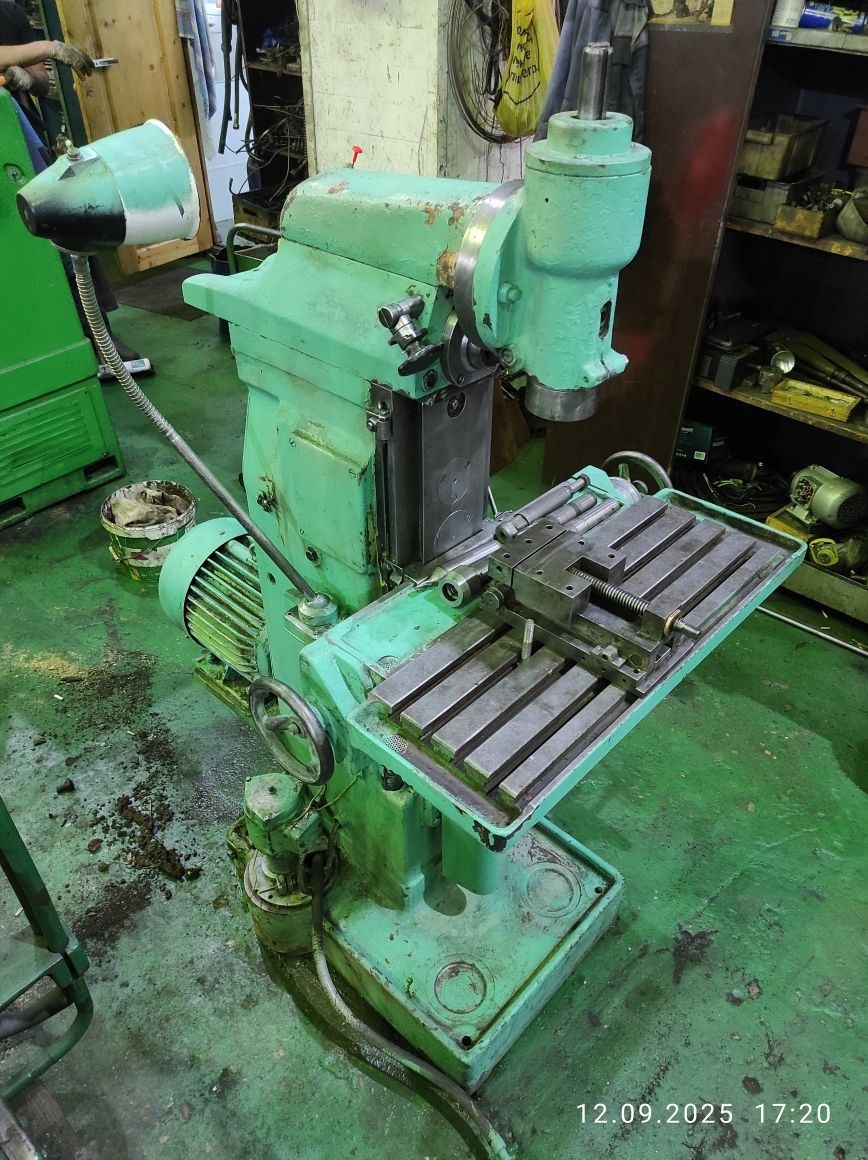

Фрезерный Широкоуниверсальный станок ОФ55

Наименование параметра

СФ676

ОФ-55

Основные параметры станка

Класс точности по ГОСТ 8-82

Н

П

Размеры горизонтального (углового) стола, мм

250 х 800

260 х 630

Размеры вертикального стола, мм

250 х 630

195 х 550

Максимальная масса обрабатываемой детали, кг

100

Наибольшее расстояние от рабочей поверхности вертикального стола до торца шпинделя, мм

105

Наибольшее расстояние от рабочей поверхности вертикального стола до вертикальных направляющих, мм

128

Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм

80..460

70..360

Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм

0..380

22..312

Наибольший вылет оси вертикального шпинделя, мм

125..375

100

Наибольший продольный ход стола (X), мм

450

250

Наибольший поперечный ход шпиндельной бабки (Y), мм

300

150

Наибольший вертикальный ход суппорта (Z), мм

380

290

Горизонтальный и вертикальный шпиндели станка

Частота вращения горизонтального шпинделя, об/мин

50..1630

42..2150

Количество скоростей шпинделей

16

12

Перемещение шпинделя на одно деление лимба, мм

0,025

Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм

148

Конус горизонтального и вертикального шпинделей

40АТ5

Морзе 4

Подачи

Пределы продольных и вертикальных подач стола (X, Z), мм/мин

13..395

10..380

Ускоренный ход стола, мм/мин

935

935

Перемещение стола продольное на одно деление лимба, мм

0,025

Перемещение суппорта стола вертикальное на одно деление лимба, мм

0,025

Количество подач стола

16

12

Наибольшее усилие подач стола, Н

5000

Вертикальная шпиндельная головка

Частота вращения вертикального шпинделя, об/мин

63..2040

55..2450

Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм

120

Наибольшее осевое перемещение вертикального шпинделя, мм

80

60

Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус

±90

±45

Пределы поперечных подач шпиндельной бабки (Y), мм/мин

13..395

нет

Количество подач шпиндельной бабки

16

нет

Наибольшее усилие подач шпиндельной бабки, Н

5000

Конус горизонтального и вертикального шпинделей

40АТ5

Морзе 4

Электрооборудование и привод станка

Электродвигатель главного привода, кВт

3

1,6/ 2,3

Электродвигатель привода насоса охлаждения, кВт

0,12

0,12

Суммарная мощность электродвигателей, кВт

3,12

1,12

Габарит и масса станка

Габариты станка (длина х ширина х высота), мм

1200 х 1240 х 1780

1150 х 1100 х 1600

Масса станка, кг

1050

900
