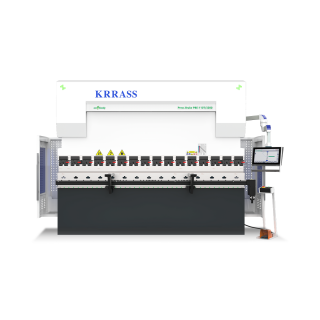

Серво-гидравлический листогибочный пресс KRRASS PBE 250/3200

Детальное описание

Серво-гидравлический листогибочный пресс KRRASS PBE 250/3200 предназначен для высокоточной гибки листового металла с усилием 250 т и рабочей длиной 3200 мм. Он оснащён европейской системой крепления инструмента Amada Promecam, обеспечивает высокую производительность и скорость перемещений балки при гибке и подъёме, а также широкое раскрытие для удобства обработки заготовок. Такое сочетание сервопривода и гидравлики обеспечивает стабильную, эффективную работу при серийном и квалифицированном производстве металлических деталей.

Комплектация станка

Система ЧПУ	Delem DA-69T (Нидерланды)
Гидравлическая система	Bosch Rexroth (Германия)
Электрокомпоненты	Schneider Electric (Франция)
Главный электродвигатель	Siemens (Германия)
Сервомотор гидравлической системы	Estun (Китай)
Серводрайверы	Estun (Китай)
Ножная педаль	Kacon (Южная Корея)
Уплотнительные кольца	Parker(США)
Индуктивная линейка	Fagor (Испания)
Задний упор	Hiwin (Тайвань)
Масляный насос	First (США)

Конструктивные особенности

Система ЧПУ Delem DA-69T

Система ЧПУ DA-69T от компании Delem представляет собой современное компактное и универсальное решение для управления синхронизированными прессами. Она обеспечивает простое программирование благодаря проверенному графическому интерфейсу пользователя с сенсорным экраном. Контроллер способен управлять до 4 осями и может быть интегрирован в шкафы или использован в подвесном корпусе.
Преимущества:

3D и 2D графический режим программирования с сенсорным экраном
3D-визуализация при симуляции и в процессе производства
17″ цветной TFT-дисплей высокого разрешения 1280 × 1024 пикселей, 32-битный цвет
Аппаратное ускорение 3D-графики
Полное сенсорное управление
Интерфейс контроля гибки по датчикам и корректировка (Sensor Bending)
Оффлайн ПО Delem Profile-T3D.

Прочная станина

Прочная сварная станина изготавливается из высококачественной стали с использованием передовых технологий снятия внутренних напряжений в сварных конструкциях. Изготавливается непосредственно на заводе KRRASS, может быть выполнена с применением двойного или тройного шва при сварке в местах подверженным критическим нагрузкам.

Система быстрой замены инструмента Speed Grip

Система быстрой замены инструмента "Speed Grip" сокращает время на смену инструмента на 80% по сравнению с традиционными системами.
Преимущества:
• Вертикальная и горизонтальная смена инструмента;
• Возможность крепления как цельного так и сегментного инструмента.

Задний упор

• Управление: 8 осей от ЧПУ
• ШВП и линейные направляющие на осях X и R
• Механическая точность позиционирования ±0,03 мм
• Скорость осей Z1–Z2 — 1000 мм/с
• Скорость осей X1–X2 — 500 мм/с
• Скорость осей R1–R2 — 500 мм/с
• Грузоподъёмность — 300 кг на одну опору

Гидравлическая система Bosch-Rexroth (Германия)

• Полная серво-гидравлическая синхронизация.
• Частотная характеристика значительно выше и может достигать 200 Гц.
• Обеспечивает непрерывное и пропорциональное управление давлением и расходом гидросистемы, управление положением, скоростью и усилием, снижая влияние перепадов давления.
• Замкнутый контур управления с обратной связью сигналов.

Система компенсации прогиба

Система компенсации прогиба позволяет компенсировать деформации заготовки во время гибки, тем самым поддерживая постоянный угол на всей длине гиба.
Преимущества:
• Подходит для 4-х ручейковых матриц (призма с сечением 60х60 мм) и одноручейковым матрицам с шириной ножки 60 мм;
• Евростандарт (подложка шириной 60 мм).

Гибридная система управления ePrAX®

Инновационный сервопривод для листогибочных прессов. Благодаря бесщеточному мотору обеспечивается точное управление движением штампа при минимальном расходе масла и энергии. Повышение энергетической эффективности до 73 % по сравнению с традиционными системами.
• Снижение энергопотребления делает машину более экологически чистой.
• Уровень звукового давления был снижен до 50 дБ.
• Серводвигатели с замкнутым контуром управления скоростью.
• Система более энергоэффективна, чем обычные системы.
• Низкое энергопотребление приводит к низким эксплуатационным расходам.

Боковая защита

Боковая защита выполнена из стали и оснащена стеклянным окном для обзора процесса. Для удобства использования предусмотрены алюминиевые ручки.

Точки крепления

Станина оснащена универсальными точками крепления, предназначенными для использования как мягких тканевых строп, так и стальных тросов (канатов) в процессе транспортировки оборудования.

Кабель-каналы

Кабельные каналы предназначены для защиты проводов, подключенных к оптической линейке и реле блока клапанов каждого из гидроцилиндров. Дополнительно все кабеля уложены в гофрозащиту, что предотвращает короткое замыкание и разрыв электрической схемы станка.

Передняя поддержка листа (2 шт.)

Используется для удержания и стабилизации листового материала во время процесса обработки, предотвращая его смещение или сдвиг, что может повлиять на качество и точность выполнения обработки.

Гибридная система ECO

Это инновационный СЕРВОмотор для насоса гидравлической системы. Благодаря сервомотору можно точно контролировать движение гидроцилиндров при этом минимизируя расходы на электроэнергию.
Преимущества:
• Скорость движения гидроцилиндров выше чем у насоса с обычным коллекторным двигателем;
• Срок службы гидронасоса с сервомотором выше так как температура масла ниже чем на станках с постоянными оборотами насоса.

Система позиционирования RAM - Y1, Y2

В данной системе каждый цилиндр работает независимо друг от друга. Магнитные (индуктивные) датчики Fagor установлены на отдельной подраме с обеих сторон станка.
Эти датчики в сочетании с сервогидравлическими клапанами и системой ЧПУ обеспечивают точность позиционирования 0,01 мм и способность программировать все позиции, скорости и положение штока.
Точка разжатия также программируема, и эта функция, вместе с настраиваемыми скоростями, очень полезна при гибке больших листов.

Гидроцилиндры

Гидроцилиндр имеет сферическое соединение к станине, что позволяет поглощать пиковые нагрузки.
Преимущества:
• Высокоскоростной свободный падающий ход;
• Высокая скорость гибки;
• Высокая скорость возврата;
• Очень низкий уровень шума.

Увеличенный ход и раскрытие

Расширенный ход (250 мм) и высота раскрытия (525 мм) для еще более универсального гибочного пресса. Благодаря этим параметрам становится возможным осуществление глубоких гибов с применением длинных инструментов, а также легкое извлечение деталей спереди машины.

Матрица типа Amada Promecam

На данной матрице возможна гибка листового металла различной толщины при повороте ручьев матрицы. Данный станок оснащён матрицей формата X с 4-мя ручейками.

Пуансон типа Amada Promecam

Пуансон изготавливается из высококачественной инструментальной стали, которая обеспечивает долгий срок службы и высокую точность гибки. Такая сталь обычно обладает высокой износостойкостью и способностью выдерживать большие механические нагрузки. Имеет V-образную форму.

Шарико-винтовая передача

Диаметр ШВП не менее 30 мм.
ШВП оснащен двумя датчиками по оси X и одним датчиком по оси R. Датчики отвечают за максимальное положение рамы по осям. Они служат для того, чтобы защитить станок от возможных ошибок оператора. Если оператор решит изменить стандартные настройки, эти датчики автоматически остановят движение рамы по оси X, что позволяет предотвратить возможные поломки станка.

Индуктивные линейки Fagor

Это высокоточные датчики расстояния, которые используют индуктивную технологию для измерения перемещения или позиции на механических системах, таких как гибочные прессы, фрезерные станки и другие станки с числовым программным управлением (ЧПУ).
Индуктивные линейки Fagor обеспечивают высокую степень точности измерения, что позволяет достигать точных результатов при выполнении операций на станках. Cпособны обеспечивать высокую скорость считывания данных, что важно для операций, требующих быстрого и точного позиционирования. Они обладают хорошей стойкостью к внешним воздействиям, таким как вибрации, удары, пыль и влага, что делает их подходящими для использования в промышленной среде.

Возможные опции

Автоматическая система поддержки листа BF-01

Предотвращает деформацию тяжёлых листов во время гибки.
Электромеханическая система поддержки листа размещается в передней части листогибочного станка. Кроме того, на станке устанавливаются оптические линейки. Они определяют момент опускания траверсы и, в зависимости от степени её опускания, поднимают лист в нужный момент.

Воздушное охлаждение гидравлического масла

Чиллер используется для охлаждения гидравлического масла. После завершения цикла гибки гидравлическое масло проходит через воздушный охладитель и затем возвращается обратно в бак.

Лазерная защита рук

Предотвращает контакт гибочного инструмента с руками оператора при работе на высоких скоростях гибки. Если рука оператора оказывается в зоне гиба, то система немедленно реагирует и останавливает движение пуансона вниз, обеспечивая безопасность оператора.

Дополнительный задний упор

Дополнительный задний упор повышает удобство работы с заготовками. Позволяет одновременно настроить задние упоры под длинную и короткую стороны листа.

Световая завеса

Обеспечивает безопасную эксплуатацию оборудования. Если в момент работы станка происходит несанкционированное проникновение в рабочую зону задних упоров, листогибочный станок прекращает гибку и не продолжает работу до тех пор, пока оператор не снимет ошибку.

Подготовка к работе в тандеме

Станок подготавливается для совместной работы с другими листогибочными прессами. На ЧПУ устанавливается дополнительное программное обеспечение, предназначенное для работы в тандемной конфигурации. Также проводится подключение дополнительных кабелей, которые связывают ЧПУ с другими станками.

Калькулятор усилия гибки

Виды получаемых гибов

Техника безопасности

Основные параметры
Усилие, т	250
Длина гиба, мм	3200
Расстояние между колоннами, мм	2700
Глубина зева, мм	410
Макс. раскрытие, мм	525
Ход пуансона, мм	250
Скоростные характеристики
Скорость подвода, мм/с	150
Рабочая скорость, мм/с	0–15
Скорость возврата, мм/с	150
Оси заднего упора
Макс. ход по оси X, мм	600
Макс. ход по оси R, мм	200
Электродвигатель
Макс. мощность главного двигателя, кВт (л.с.)	2×5,5
Габаритные параметры
Вес, кг	14000
