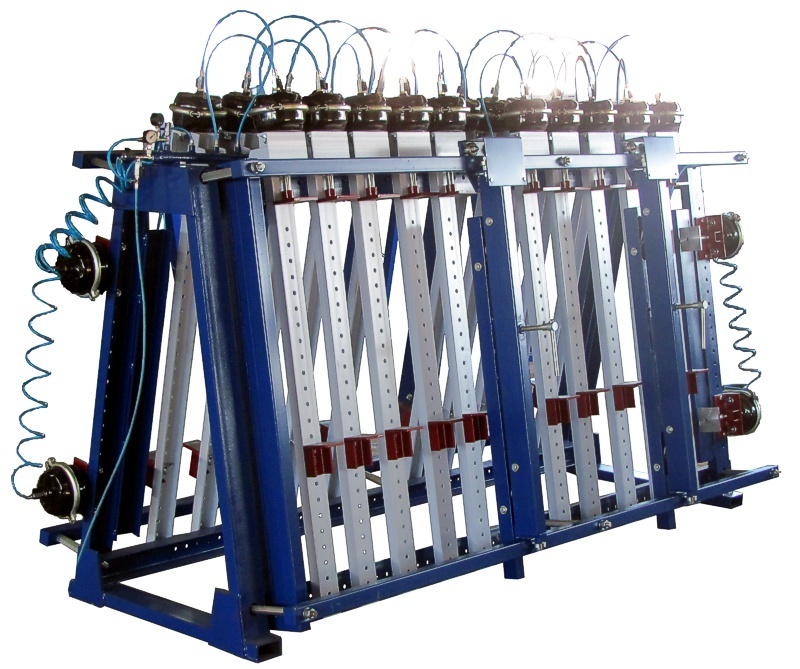

Вайма пневматическая двухсторонняя ВП-20-2/3000 (Т)
Реклама
Рекомендуем предложения
Детальное описание
Станок предназначен для склеивания мебельных щитов и рамных конструкций, таких как дверные полотна, коробки и мебельные фасады. Вайма имеет прочную сварную конструкцию рамного типа, на которую устанавливаются вертикальные навески, а также пневматические фронтальные прижимы и боковой упор. Рабочая зона оборудования легко настраивается за счёт перемещения вертикальных стоек, бокового упора и переставляемых фрезерованных прессовых площадок. Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами. Кроме того, станок оснащён манометром, контролирующим входное давление в магистрали. Конструкция направляющих фронтальных прижимов спроектирована таким образом, чтобы можно было перемещать все фронтальные прижимы по всей длине рабочей зоны пресс-ваймы.
Особенности конструкции
Усилие пневмокамеры до 1540 кг, суммарное усилие ваймы в вертикальной оси до 15 400 кг. Удельное усилие до 6,4 кг/кв. см при толщине пакета 100 мм и длине 2400 мм, до 12,8 кг/кв. см при толщине пакета 50 мм и длине 2400 мм. Ход штока пневмокамеры – 75 мм.
Конструктивные особенности
Мембраны в пневмокамерах
Диаметр мембраны 24 кв. дюйма позволяет развивать усилие до 1 540 кг (6,4 кг/кв. см при толщине пакета 100 мм и длине 2400 мм).Рама
Представляет собой жесткую сварную конструкцию с возможностью установки дополнительных вертикальных прижимов.Усиленная балка с двумя перемещающимися горизонтальными прижимами
Обеспечивают фиксирование изделий на балке, предотвращая их смещение или падение во время укладки. Шаг перестановки прижимов составляет 50 мм, что позволяет точно регулировать положение прижимов в зависимости от размеров и формы укладываемых изделий.Балка-упор
Балка изготовлена из прочной стальной трубы размером 100х100 мм, толщина стенки составляет 4 мм, что придаёт балке дополнительную жесткость и долговечность. Шаг перестановки составляет 50 мм, обеспечивая гибкость и точность настройки для различных задач.Манометр
Механический манометр с аналоговым циферблатом измеряет и отображает текущее давление в системе.Итальянские комплектующие
Пневматические шланги, шаровые краны, металлические фитинги и манометр изготовлены в Италии.Пневматические шланги
Выдерживают давление до 14 атмосфер (производство Италия).Фрезерованные перемещаемые прессовые площадки
Площадки изготовлены из высококачественной стали и имеют фрезерованные каналы или отверстия, что позволяет точно закрепить их на вертикальных стойках станка.Фронтальные прижимы
Перемещаются на стальных подшипниках по направляющим, позволяя точно регулировать их положение в зависимости от размеров и формы заготовок.Шток пневматического прижима
Мощный шток пневматического прижима позволяет точно регулировать прикладываемое давление, что важно для обеспечения равномерного прижима и предотвращения деформации заготовок.Фронтальные прижимы
В станке используется три фронтальных прижима, что обеспечивает равномерное распределение давления и надежную фиксацию заготовок на всей рабочей длине станка.| Кол-во рабочих сторон | Две |
|
Макс. длина заготовки, мм |
3000 |
|
Макс. высота заготовки, мм |
1300 |
|
Макс. толщина заготовки, мм |
100 |
|
Ход штока прессовых цилиндров, мм |
75 |
|
Шаг перестановки прижимных башмаков, мм |
50 |
|
Кол-во вертикальных стоек-упоров, шт. |
20 |
|
Кол-во горизонтальных стоек-упоров, шт. |
2 |
|
Кол-во горизонтальных прижимов на горизонтальной стойке (стойках), шт. |
4 |
|
Питающее давление в пневмосистеме, атм. |
6–10 |
|
Габаритные размеры станка, ДхШхВ, мм |
3629х1674х1685 |
|
Масса, кг. |
769 |
|
Кол-во фронтальных прижимов, шт |
6 |
