Вайма пневматическая ВП-15/3000 (Т)

Детальное описание

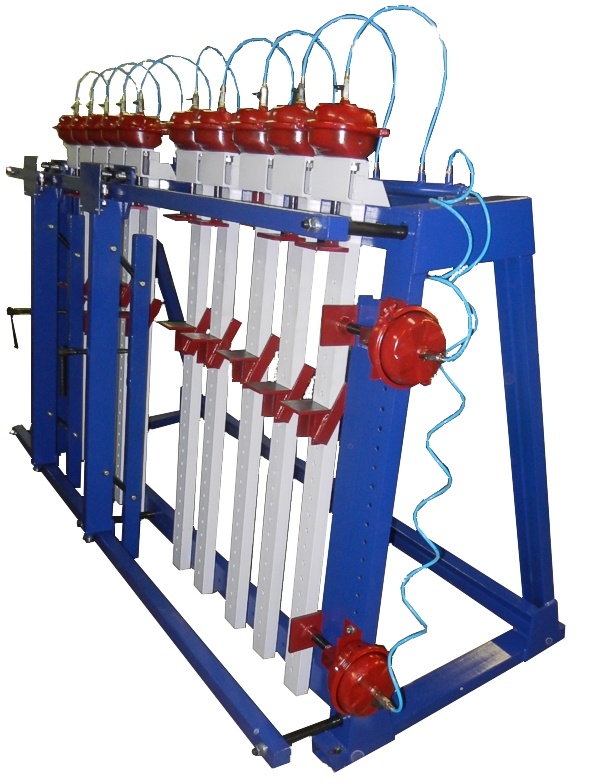

Вайма представляет собой разборную конструкцию рамного типа, на которую установлены 10 вертикальных прижимов, 2 фронтальных прижима, 2 боковых прижима и горизонтальная балка-упор.

Предназначен для сборки блочных, рамных и каркасных конструкций, производства мебельного щита, склеивания фасадов.

Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых стальных башмаков - упоров. Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.

ОСОБЕННОСТИ КОНСТРУКЦИИ ВАЙМЫ

Только пресс-ваймы серии ВП-15 аббревиатурой (Т) обладают такими отличительными особенностями Усилие пневмокамеры до 1000 кг, суммарное усилие ваймы в вертикальной оси до 10000 кг. Удельное усилие до 5,4 кг/кв. см при толщине пакета 80 мм и длине 2400 мм, до 8,3 кг/кв. см при толщине пакета 50 мм и длине 2400 мм. Ход штока пневмокамеры – 57 мм.

Конструктивные особенности

Пневмокамеры

Диаметр мембраны 16 кв. дюйма позволяет развивать усилие до 1000 кг. (5,4 кг/кв. см при толщине пакета 80 и длине 2400 мм)

Разборная рама

Возможность установить дополнительные вертикальные стойки прижимы.

Мощная перемещаемая горизонтальная балка-упор

Из трубы 100х100 и стенкой 4 мм. Шаг перестановки 5 см.

Всегда комплектуется манометром.

Пневматические шланги

Шаровые краны, металлические фитинги и манометр - производства Италия.

Пневматические шланги

Производства Италия выдерживают давление до 14 атмосфер.

Фрезерованные прессовые площадки

Фрезерованные, быстро переставные прессовые площадки вертикальной стойки-прижима. Шаг перестановки 5 см.

Фронтальные прижимы

Перемещаются на стальных подшипниках.

Максимальная длина заготовки, мм	3000
Максимальная высота заготовки, мм	1300
Максимальная толщина заготовки, мм	80
Ход прессовых цилиндров, мм	57
Шаг перестановки прижимных башмаков, мм	50
Кол-во вертикальных стоек-упоров, шт	10
Кол-во горизонтальных стоек-упоров, шт	1
Кол-во горизонтальных прижимов на горизонтальной стойке (стойках), шт	2
Питающее давление в пневмосистеме, атм	6-10
Время склеивания пакета, в зависимости от характеристик клея, мин	1-15
Рабочая температура в помещении, С	5-80
Время перенастройки станка, в пределах, мин	1
Габаритные размеры станка, ДхШхВ, мм	3570 х 1019 х 1720
Масса, кг.	398
Кол-во фронтальных прижимов, шт	2
