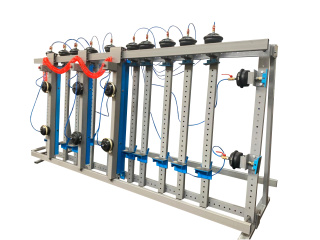

Вайма пневматическая ВП18-3000

Детальное описание

Предназначена для склеивания деревянных рамных конструкций, таких как оконные рамы и двери, а также щита и бруса сечением до 100 мм. Вайма оснащена пневматическими прижимами. Прижимы расположены близко друг к другу, что позволяет равномерно распределить нагрузку по всей длине щита.

Основные характеристики ваймы:

• Длина рабочей зоны – 3000 мм;

• Максимальная ширина заготовки – до 100 мм;

• Высота рабочей зоны – 1300 мм;

• Пневматические прижимы обеспечивают равномерное распределение усилия и точность прижима;

• Усилие прижима до 1100 кгс на один прижим.

Конструктивные особенности

10 вертикальных струбцин

Удерживают заготовки в сжатом состоянии во время склеивания. Индивидуальные вентили обеспечивают независимое отключение пневмоцилиндров.

Боковые горизонтальные прижимы

Два боковых горизонтальных прижима. Конструкция выполнена симметричной. Боковые горизонтальные прижимы и упор можно устанавливать как с левой, так и с правой сторон.

Нижние опорные пятки

Нижние опорные пятки фрезерованы, что обеспечивает угол 90°, кроме того предусмотрена возможность компенсационной регулировки угла. Пятки переставляются с шагом 50мм.

Кнопочный пневмораспределитель

Облегчает работу с ваймой. Манометр позволяет визуально контролировать рабочее давление в системе.

Количество сторон	Одна
Размер рабочей зоны, мм	100х1300х3000
Количество вертикальных пневмоцилиндров, шт.	10
Количество боковых пневмоцилиндров, шт.	2
Количество боковых переставляемых упоров, шт.	1
Шаг перестановки опорных пяток по высоте, мм	50
Возможность перемещения вертикальных струбцин по длине	Есть
Усилие пневмоцилиндра при давлении 10 бар, кгс	1100
Количество фронтальных откатных пневматических прижимов, шт.	2
Возможность отключения пневмоцилиндров	Есть
Габаритные размеры станка, мм	3300х900х1800
Масса, кг	430
