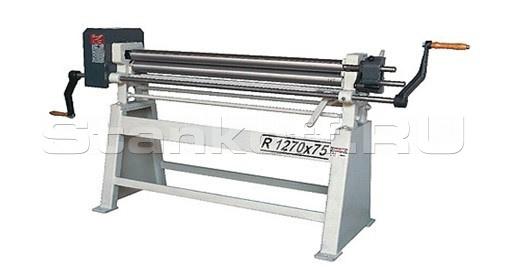

Вальцовочный станок ручной R 1270x68

Механический вальцовочный станок, управляемый вручную с помощью приводной рукоятки, имеет простую конструкцию. Ручные вальцы состоят из открытой чугунной станины рамного типа и трехвалкового гибочного устройства (два опорных валка и один прижимной вал).

Настройка параметров, зажим заготовок и вращение валков производится оператором вручную. Величина регулируемого зазора между нижними валами и прижимным валом зависит от толщины изгибаемого листа. Минимальный диаметр изделия превышает диаметр верхнего вала в 1,5 раза.

• Производится поднимание верхнего вала за счет вращения прижимных винтов.
• Край металлической заготовки (листа, полосы) вставляется между изгибающим (верхним) валом и двумя нижними (опорными) валами.
• Верхний вал опускается за счет постепенного закручивания прижимных винтов (на ½ оборота).
• После каждого полуоборота винтов осуществляется протягивание всего листа между валками, вращающимися в противоположных направлениях (механический привод от рукоятки через шестерни).
• Прижимной вал опускается на определенную величину (зависит от радиуса обечайки).
• Для извлечения сформированной обечайки с замкнутым контуром прижимной вал поднимается в верхнее положение (вращение винтов) и снимается.

• массивная чугунная станина;
• валки изготовлены из закаленной конструкционной стали по стандарту SAЕ 1050;
• возможность изготовления конических и цилиндрических деталей;
• наличие пазов для гибки прутков;
• откидывающийся верхний вал.
