Гидравлический пресс YGM-630К

Детальное описание

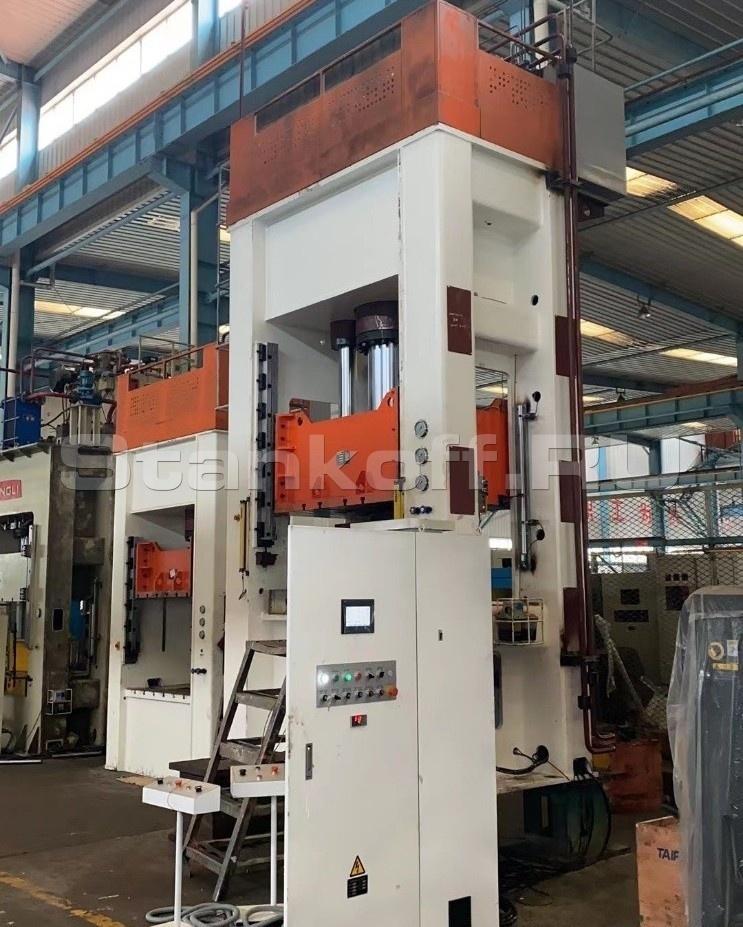

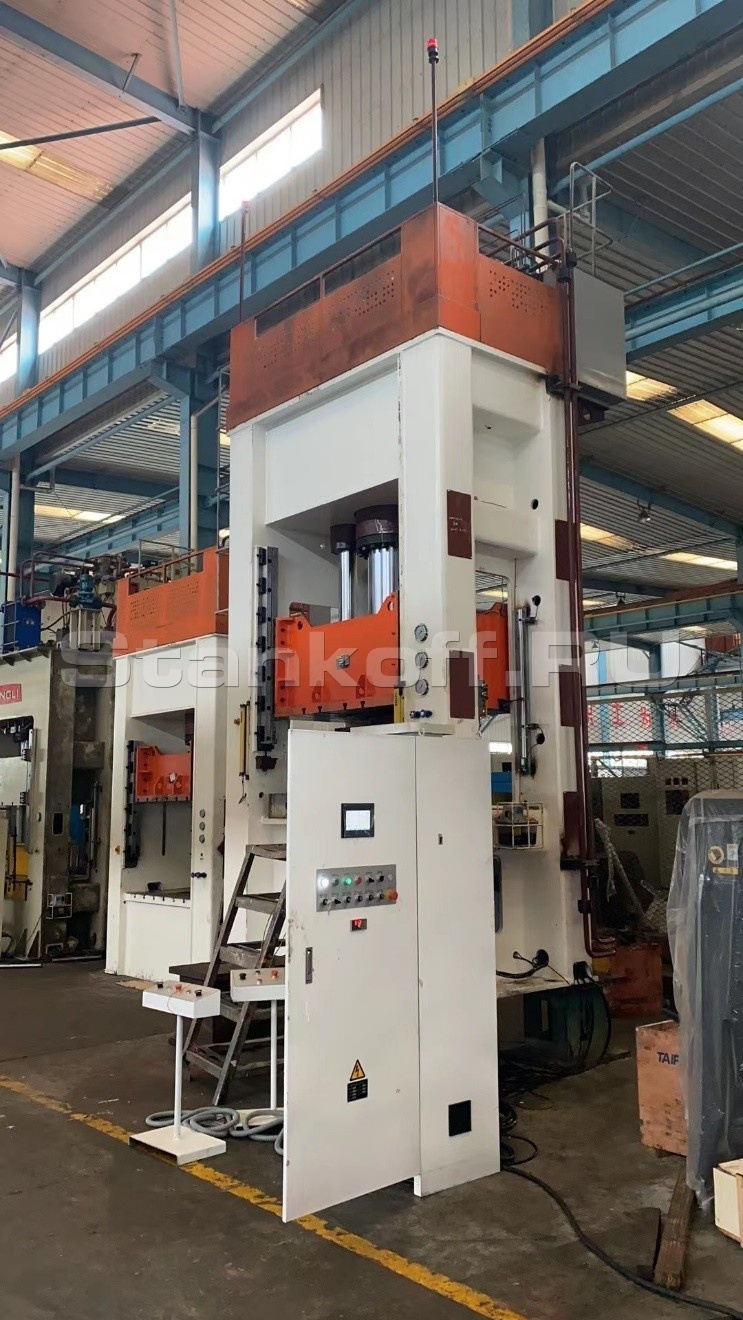

Гидравлический пресс YANGLI YGM-630К предназначен для формовки и глубокой вытяжки изделий из листового материала. Оснащён сварной станиной высокой жёсткости и ползуном с 4 направляющими (8 направляющих поверхностей), обеспечивающими точное и стабильное перемещение. Перемещение ползуна осуществляется гидроцилиндром, установленным в верхней части пресса.

Конструкция пресса

Сварная станина пресса обеспечивает высокую жёсткость и параллельность столов. Ползун перемещается по 4 регулируемым направляющим с 8 направляющими поверхностями в углах. Интегрированная система смазки обеспечивает плавное скольжение. Привод — гидроцилиндр в верхней части пресса. В качестве опции доступен гидравлический выталкиватель ползуна;
Гидроцилиндр оснащён хромированным, полированным штоком;
В нижнюю раму встроены гидравлический выталкиватель и подштамповая плита с Т-пазами и отверстиями. Гидростанция сверху включает гидробак с индикаторами уровня/температуры масла, насос с сервоприводом и распределительную панель с клапанами;
В системе пресса используются компоненты от известных мировых брендов, таких как «Siemens», «Schneider» и «Omron». Настраивается рабочее давление, скорость холостого и рабочего хода.

Конструктивные особенности

Сервомотор привода насоса

Применение современного сервомотора в приводе гидронасоса позволяет помимо повышения характеристик пресса, снизить затраты электроэнергии на 20-50%, уровень шума и избежать интенсивного нагрева гидравлического масла. На практике, при интенсивной работе температура масла до 20 градусов, ниже по сравнению с обычным прессом.

Панель управления

Панель управления с ЧПУ и сенсорным экраном позволяет управлять прессом в ручном и полуавтоматическом режимах

Комплектация

Сварная станина и ползун высокой жесткости, прошедшая термообработку
4 направляющие ползуна, расположенные по углам, имеют 8 направляющих поверхностей
Гидростанция с сервомотором привода гидронасоса

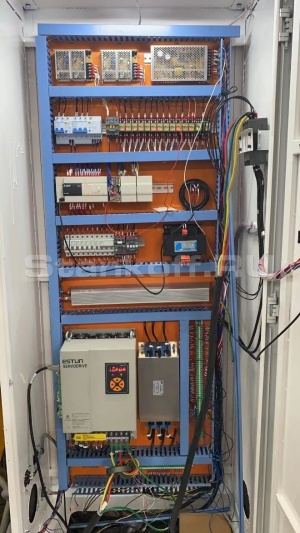

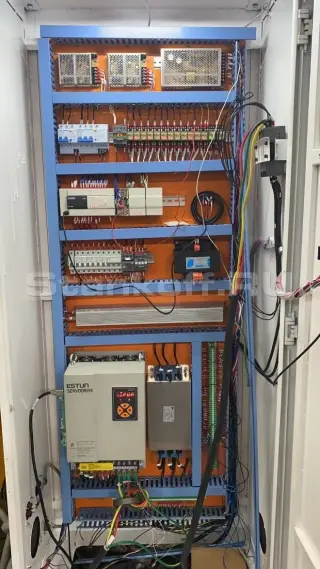

Система управления на контроллере PLC
Гидровыталкиватель стола
Отдельная кнопочная панель управления
Ручной / полуавтоматический режимы работы
Настройка холостого и рабочего хода, давления
Подштамповая плита

Номинальное усилие, кН	6300
Усилие при возврате, кН	650
Усилие выталкивателя стола, кН	1000
Ход ползуна, мм	700
Ход выталкивателя стола, мм	250
Наибольшее раскрытие, мм	1150
Скорость холостого хода, мм/сек	180
Скорость прессования при давлении <10МПа, мм/сек	20
Скорость прессования при давлении >10МПа, мм/сек	6.5
Скорость возврата, мм/сек	160
Скорость выталкивания, мм/сек	110
Скорость возврата выталкивателя, мм/сек	155
Ширина стола, мм	1600
Глубина стола, мм	1600
Ширина пресса, мм	3000
Глубина пресса, мм	2900
Высота над уровнем пола, мм	6000
Заглубление ниже уровня пола, мм	0
Высота стола над уровнем пола, мм	950
Мощность, кВт	45
Вес, кг	34500
