Мехатронный модуль «Сортировка и складирование» M-2

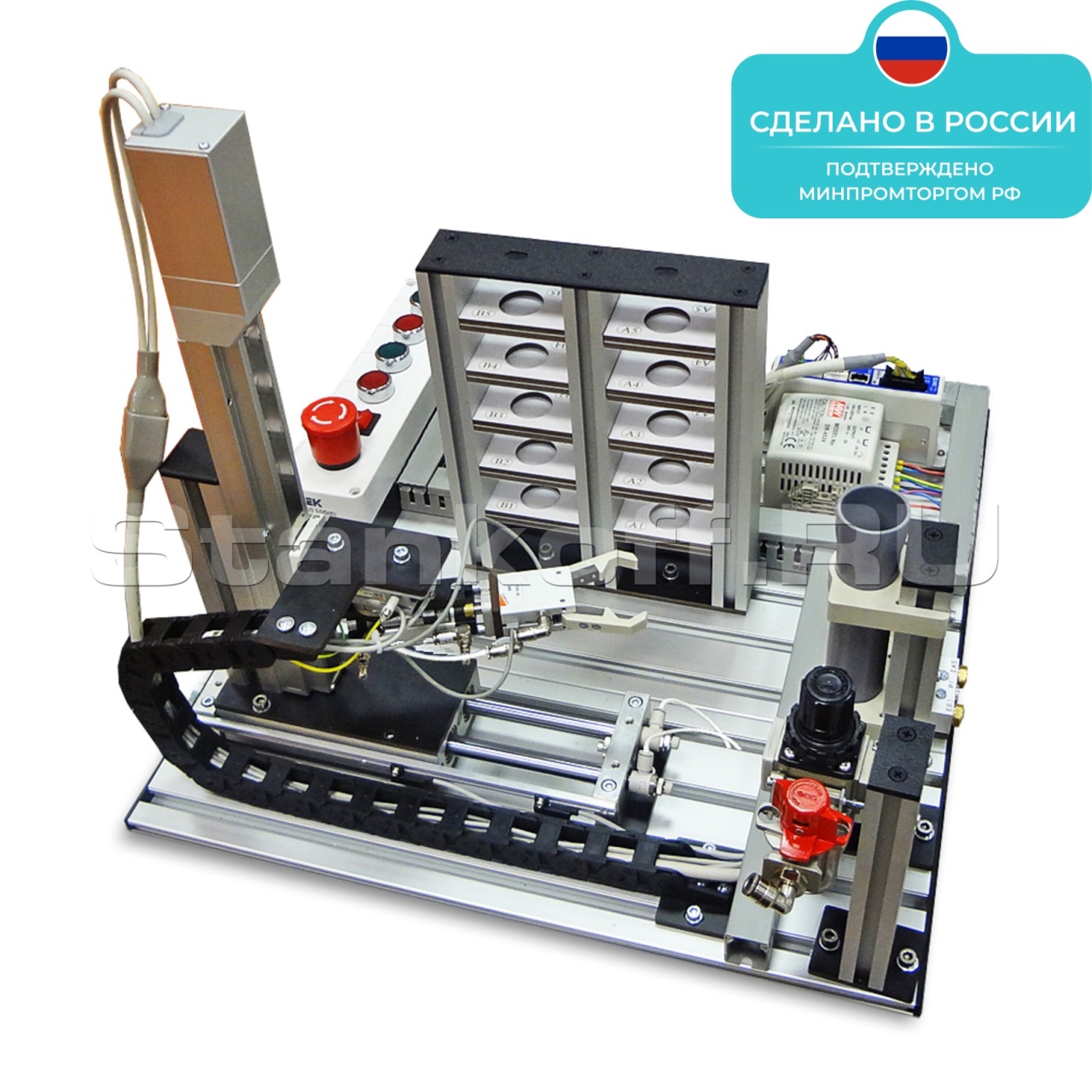

Мехатронный модуль «Сортировка и складирование» M-2 представляет учебную модель участка производственной линии, выполняющая сортировку и складирование деталей. Металлические и пластиковые заготовки, случайным образом размещённые в гравитационном магазине, извлекаются манипулятором и укладываются в ячейки двухсекционной многоуровневой складской стойки.

Позволяет проводить практические упражнения и лабораторные работы по следующим темам:

• монтаж и наладка оборудования с электро- и пневмоприводами;
• выбор, монтаж и настройка датчиков;
• монтаж систем управления на базе программируемых логических контроллеров; программирование логических контроллеров;
• поиск неисправностей в линиях передачи данных;
• поиск неисправностей в исполнительных механизмах;
• наладка совместной работы приводного, информационного и управляющего оборудования мехатронной системы.

• Используется как объект программирования контроллера SIEMENS SIMATIC S7‑1200 в соответствии с циклограммой сортировки деталей по типу материала.
• Предназначен для настройки и калибровки датчиков распознавания материала и контроля положения пневматических исполнительных механизмов. Обеспечивает монтаж электро- и пневмооборудования, сигнальных элементов, электрических и пневматических кабелей, блока питания, кнопочного пульта управления, клеммных коробок и шагового электродвигателя.
• Применяется для подготовки к региональным и отборочным соревнованиям по компетенции «Мехатроника».
