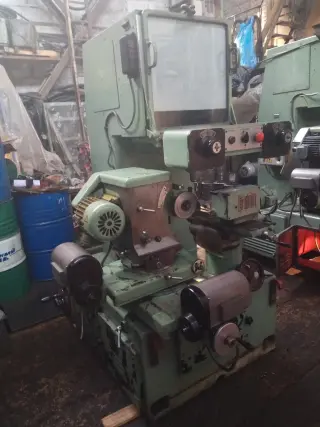

Станок оптический профилешлифовальный 395М

Назначение и область применения.

Оптический профилешлифовальный станок модели 395М предназначен для шлифовки с высокой точностью сложных профилей, ограниченных прямыми линиями, дугами окружностей и кривыми разнообразной формы, причём материал обрабатываемого изделия может быть закалённым.

Главной особенностью станка 395М является наличие экрана, на котором в увеличенном виде 50:1 с помощью специального оптического проекционного устройства проектируются обрабатываемые изделия и шлифовальный круг.

На экран накладывается чертёж детали на кальке М50:1. Обработка ведётся совмещением изображения круга с контуром чертежа. Перемещение супортов шлифовального круга вдоль профиля осуществляется вручную или механически при помощи электродвигателей постоянного тока, число оборотов которых регулируется с помощью реостатов.

Возвратно-поступательное движение салазок шлифовального круга осуществляется автоматически при помощи электродвигателя через кулисный механизм. После шлифовки обработанные изделия доводятся.

Завод-изготовитель - Станкостроительный завод имени Ильича

Год выпуска - 1972 и 1961

Состояние: хорошее, складское хранение.
Комплектация: есть документация.
