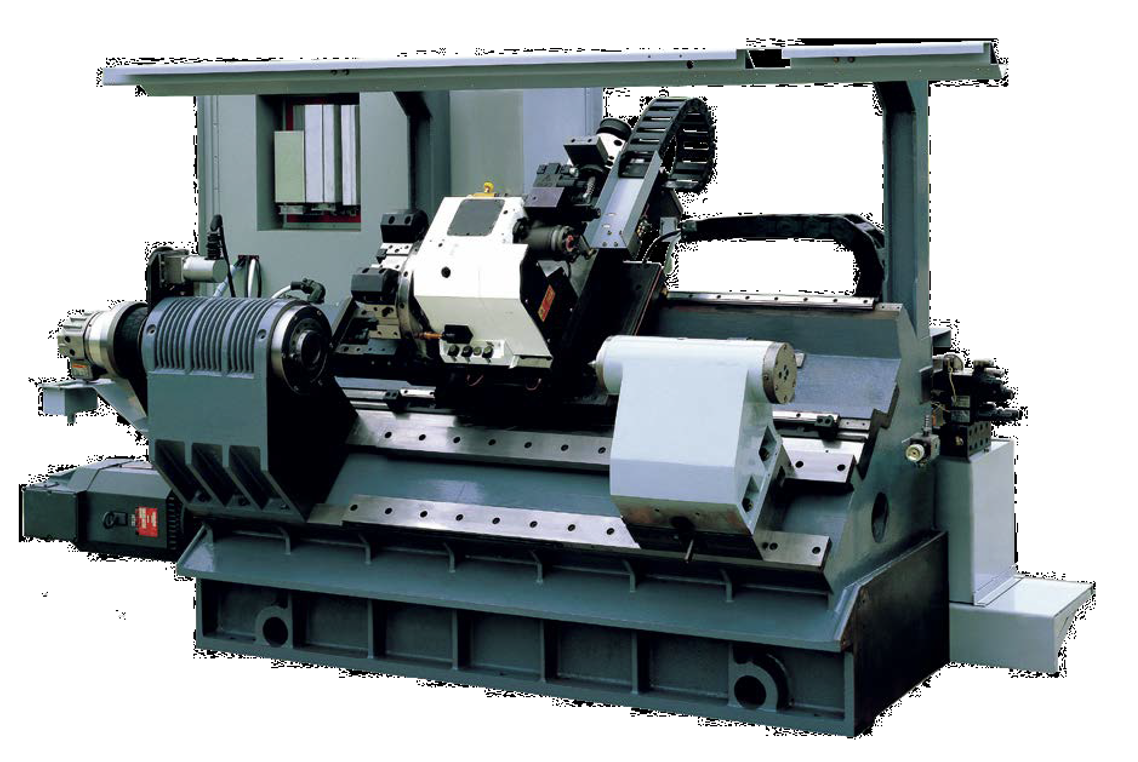

Горизонтальный токарный станок с ЧПУ RFCZ 20 в наличии

Наименование параметра

Ед. изм.

Значение

РАБОЧАЯ ЗОНА

Макс. диаметр вращения над станиной

мм

540

Макс. диаметр обработки

мм

280/370

Максимальный диаметр вращения над суппортом

мм

280

Максимальная длинна точения

мм

1 000

Расстояние между центрами

мм

1 100

ГЛАВНЫЙ ШПИНДЕЛЬ

Максимальная скорость вращения

об/мин

3 000

Тип конуса шпинделя

тип

А6

Внутренне отверстие шпинделя

мм

65

Диаметр передних подшипников

мм

110

Мощность двигателя

кВт

15/18.5

Размер патрона устанавливаемого на шпиндель

дюймы

8

ПЕРЕМЕЩЕНИЕ ПО ОСЯМ

Ось «Z»

мм

1 050

Ось «X» - выше оси точения

мм

185

Ось «X» - ниже оси точения

мм

35

Скорость холостых перемещений по осям – X/Y

м/мин

18/24

Точность привода, ось X – позиционирование/ повторяемость

мм

0.008/0.004

Точность привода, ось Z – позиционирование/ повторяемость

мм

0.012/0.006

Мощность двигателя привода по осям – X/Y

кВт

3.0/ 3.0

ТОЧНОСТНЫЕ ПАРАМЕТРЫ

Точность позиционирования

мм

0,01

Повторяемость

мм

0,01

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА

Размер квадратного сечения резцедержек

мм

25x25

Диаметр расточного инструмента

мм

40

Количество позиций в револьвере

12

Время смены позиций режущего инструмента

сек

0,03

ЗАДНЯЯ БАБКА

Ход задней бабки

мм

100

Диаметр втулки цилиндра задней бабки

мм

90

СИСТЕМА ПОДАЧИ СОЖ

Емкость бака

литров

120

Система смазки

Объем гидравлической системы

литров

30

Рабочее давление гидравлической системы

МПа

3,5

ВЕС И ГАБАРИТНЫЕ РАЗМЕРЫ

Высота

мм

1 700

Глубина

мм

1 620

Длина

мм

4 040

Вес, около

кг

5 000
