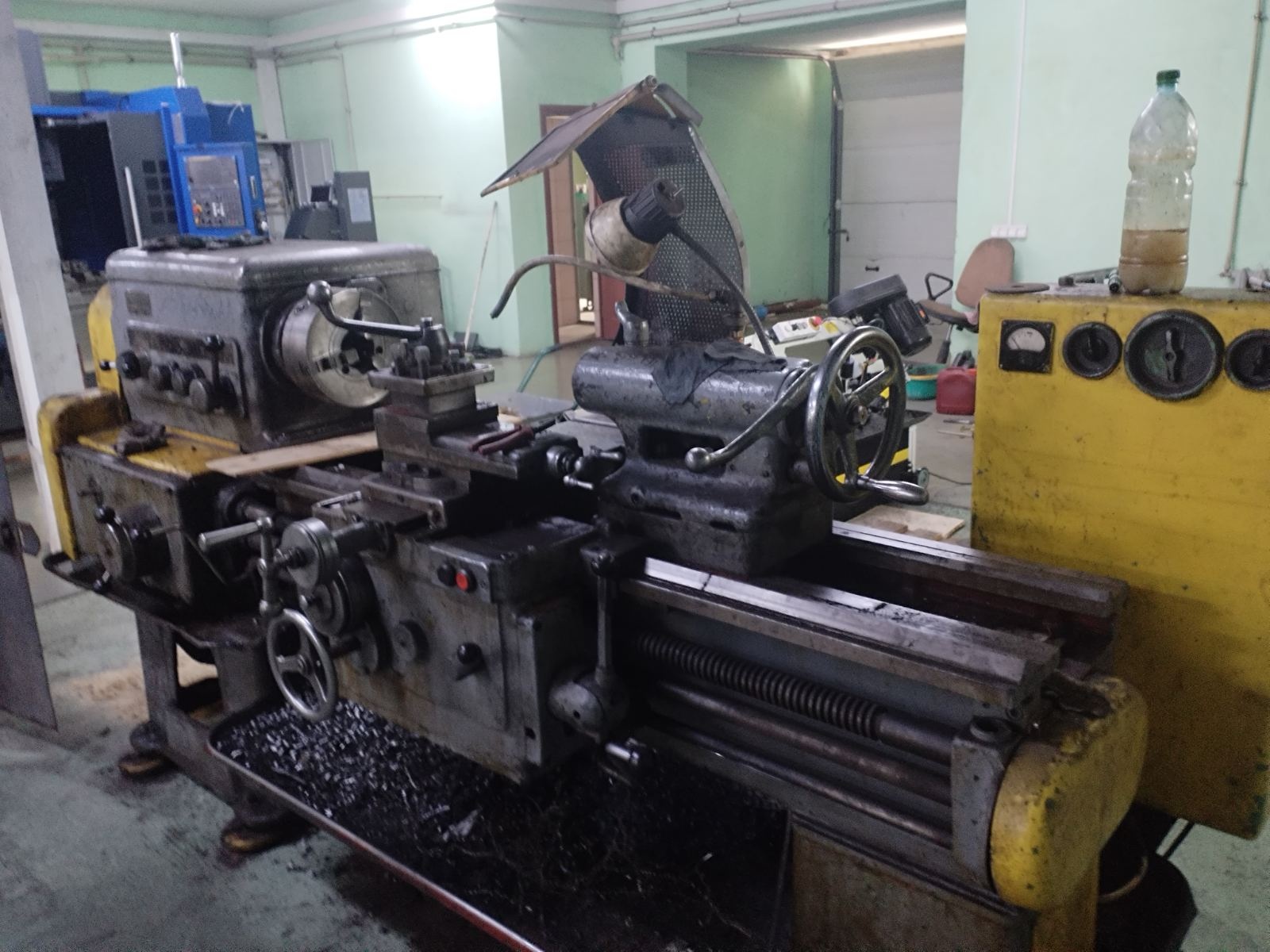

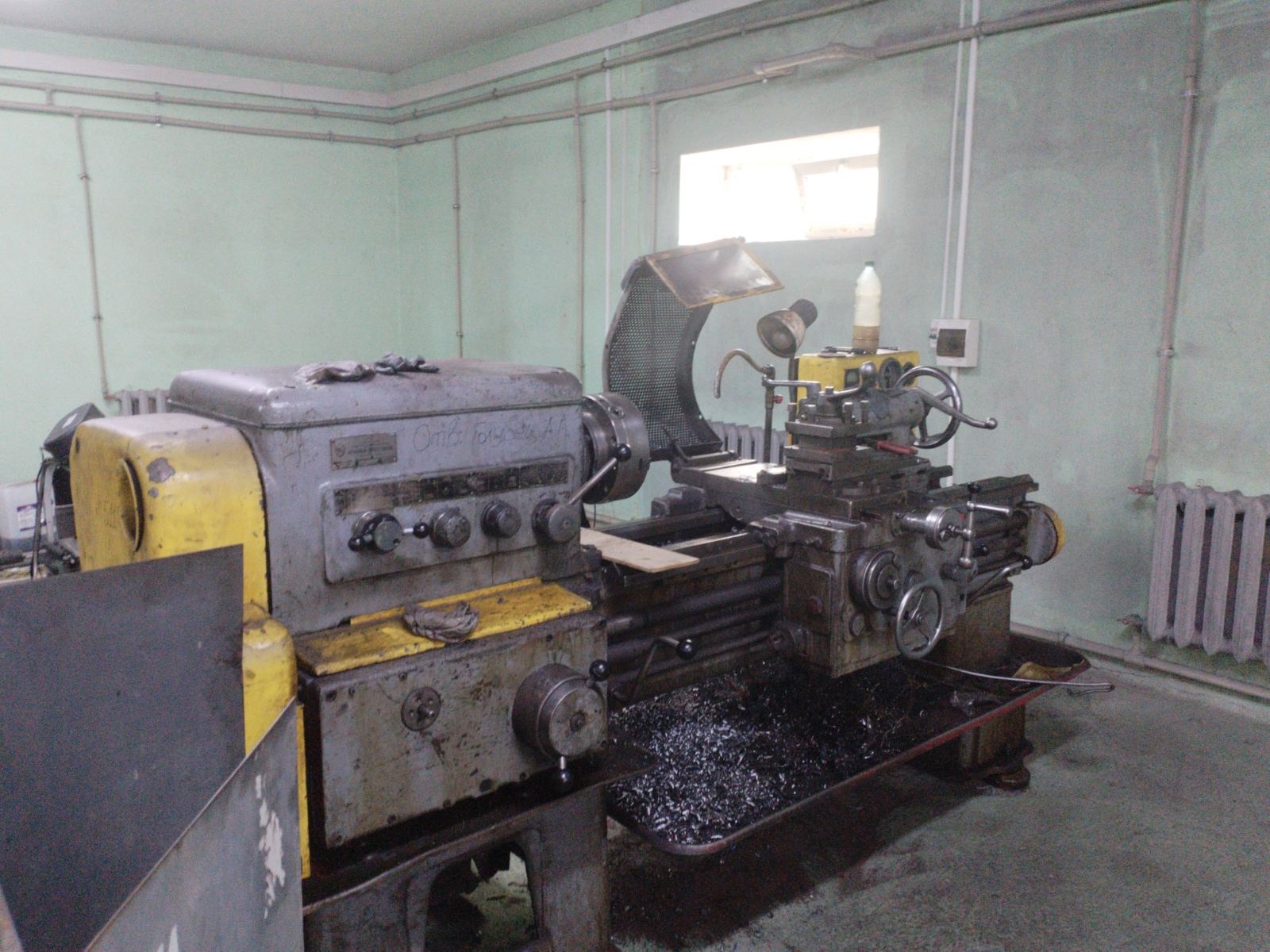

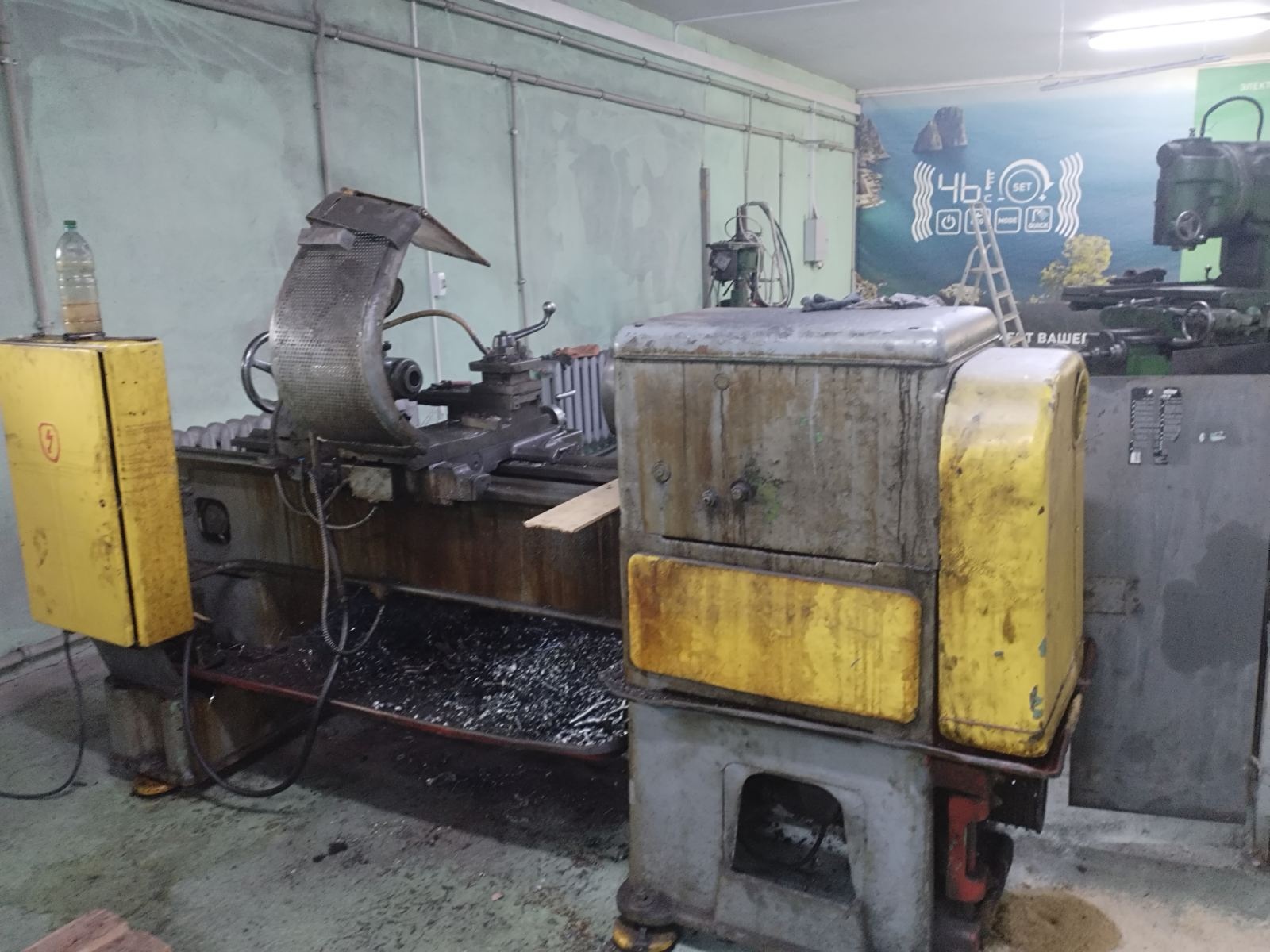

Станок токарно-винторезный универсальный 1К625

Технические характеристики токарно-винторезного станка 1К625
Основные параметры станка
Класс точности по ГОСТ 8-82 Н (нормальный)
Наибольший диаметр заготовки над станиной, мм 400
Наибольший диаметр заготовки над суппортом, мм 220
Наибольшая длина обрабатываемой заготовки (PMU), мм Ряд: 750, 1000, 1400, 2000
Наибольшая длина обработки заготовки, мм Ряд: 640, 930, 1330, 1920
Наибольшая масса заготовки в патроне, кг 500
Наибольшая масса заготовки в центрах, кг 1600
Шпиндель
Диаметр отверстия в шпинделе, мм 47
Наибольший диаметр прутка, мм 45
Количество скоростей прямого вращения шпинделя 24
Частота прямого вращения шпинделя, об/мин 12.5 – 2000
Количество скоростей обратного вращения шпинделя 12
Частота обратного вращения шпинделя, об/мин 16 – 2400
Конус отверстия в шпинделе Морзе №6
Конус шпинделя по ГОСТ 12595-72 6K
Суппорт
Наибольшее продольное перемещение каретки, мм Ряд: 640, 930, 1330, 1920
Наибольшее поперечное перемещение суппорта, мм 250
Наибольшее перемещение верхних салазок (резцовых), мм 140
Количество рабочих продольных подач 49
Пределы рабочих продольных подач, мм/об 0.07 – 4.16
Количество рабочих поперечных подач 40
Пределы рабочих поперечных подач, мм/об 0.038 – 2.08
Скорость быстрого хода каретки, продольная, м/мин 3.4
Скорость быстрого хода каретки, поперечная, м/мин 1.7
Нарезание резьбы
Количество нарезаемых метрических резьб 44
Пределы шагов нарезаемых метрических резьб, мм 1 – 192
Количество нарезаемых дюймовых резьб 38
Пределы шагов нарезаемых дюймовых резьб, ниток/дюйм 24 – 2
Количество нарезаемых модульных резьб 20
Пределы нарезаемых модульных резьб, модуль 0.5 – 48
Количество нарезаемых питчевых резьб 37
Пределы нарезаемых питчевых резьб, питч 98 – 1
Электродвигатели
Количество электродвигателей станка 4
Мощность электродвигателя главного привода, кВт 10
Тип электродвигателя главного привода АО2-51-4
Мощность электродвигателя быстрого хода, кВт 0.8
Тип электродвигателя быстрого хода АОЛБ-12-4
Мощность электродвигателя насоса охлаждения, кВт 1.1
Тип электродвигателя насоса охлаждения АОЛБ-22-4
Мощность электродвигателя вентилятора охлаждения, кВт 0.125
Насос охлаждения (тип) ПМ-22
Габариты и масса
Габариты станка (Д x Ш x В), мм (при PMU=1000) ~ 2812 x 1198 x 1254
Масса станка (при PMU=1000), кг ~ 2140 – 2410
