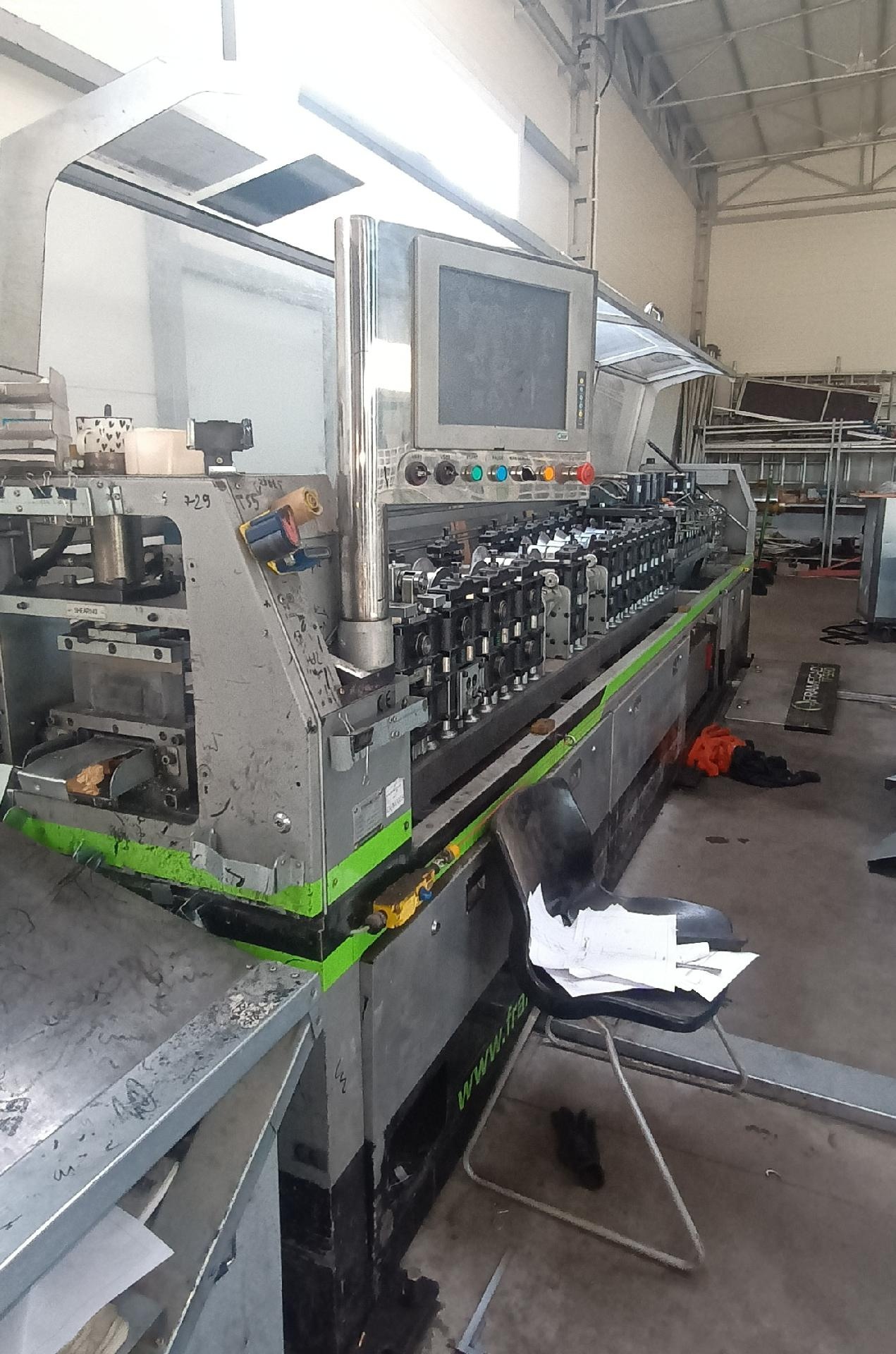

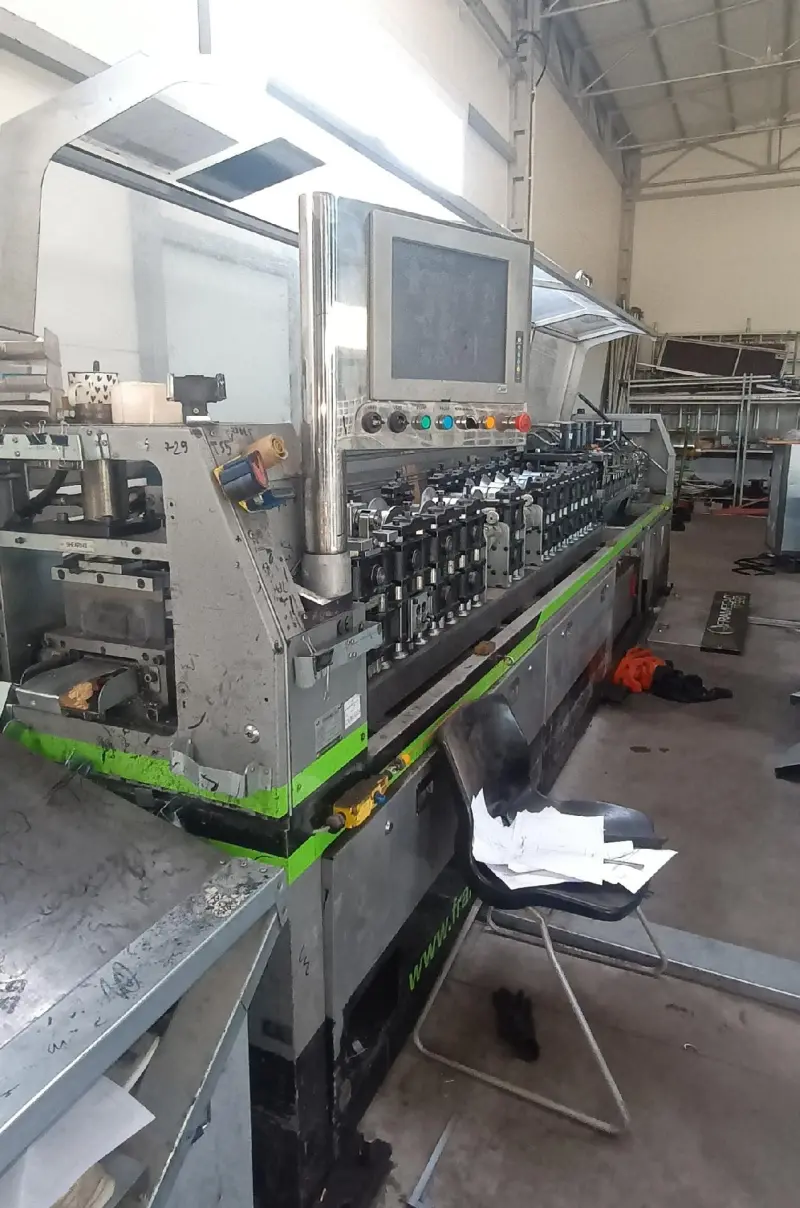

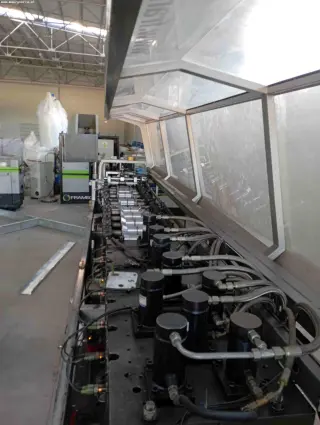

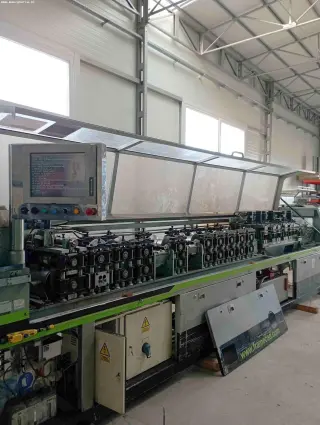

Профилегибочная линия FRAMECAD TF550

Профилегибочная линия FRAMECAD TF550 была построена в 2009 году в Новой Зеландии компанией Framecad Solutions Ltd.

Профилировочный станок FRAMECAD TF 550 использует производственное оборудование FrameMaster, которое расширяет возможности станка по обработке. Оно обеспечивает следующие преимущества:

1. специальные инструменты для ферм — позволяют изготавливать более прочные фермы крыш и перекрытий, а также ускоряют монтаж и сокращают расход материалов

2. предварительно пробитые крепежные отверстия — обеспечивают быстрый, простой и точный монтаж, а также минимизируют трудозатраты

3. крепежные отверстия с углублениями — обеспечивают плотное прилегание винтов к поверхности стоек, а углубления помогают отказаться от использования монтажных столов

4. завальцованные концы — обеспечивают точную посадку шпилек в направляющую, что позволяет полностью передать нагрузку в многоуровневых зданиях и модульных конструкциях, обеспечивая прочность и надежность

5. кромки с насечками — обеспечивают легкую посадку шпилек в направляющую

6. перфорированные отверстия в полотне — обеспечивают прохождение шпилек через горизонтальные блоки

7. пробивка сервисных отверстий — позволяет подготовиться к монтажу электрических и сантехнических систем

8. индивидуальная маркировка — обеспечивает четкую и понятную сборку в соответствии с маркировкой

Технические характеристики профилирующего станка FRAMECAD TF550

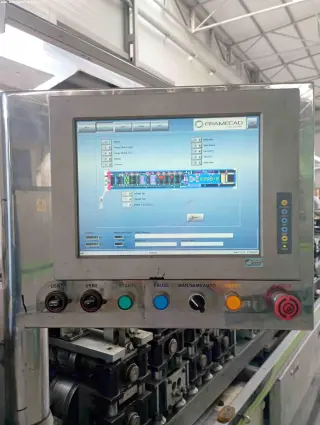

1. контроллер на базе операционной системы Linux
2. программное обеспечение: FRAMECAD Factory
3. тип профиля: C, U
4. размер профиля: 75-150 мм
5. максимальная толщина полосы: 1,6 мм
6. минимальная толщина полосы: 0,8 мм
7. количество роликов: 14
8. количество инструментальных пуансонов: 9
9. максимальная рабочая скорость: до 1750 м/ч
10. типичная производительность (в зависимости от типа продукции): 350-850 м/ч
11. точность длины деталей и пробивки отверстий: ± 0,5 мм
12. разматыватель листового металла
13. вместимость разматывателя листового металла: 3000 кг
14. максимальный диаметр рулона на разматывателе: 1200 мм
15. принтер
16. гидравлический аккумулятор
17. гидравлическое охлаждение
18. часы работы: 1360 h
19. мощность главного привода: 11 кВт
20. мощность гидравлики: 5,5 кВт
21. объем бака для гидравлического масла: 120 л
22. температура окружающей среды: 0-40°C
23. электропитание: 3x 400 В AC; 50/60 Гц
24. размеры (Д x Ш x В): 5800 x 1100 x 1400 мм
25. вес станка FRAMECAD FrameMaster TF550: около 4200 кг

(Приведенные технические параметры были получены с сайта производителя станка. Их точность не гарантируется, поэтому они могут незначительно отличаться от реальности.)
