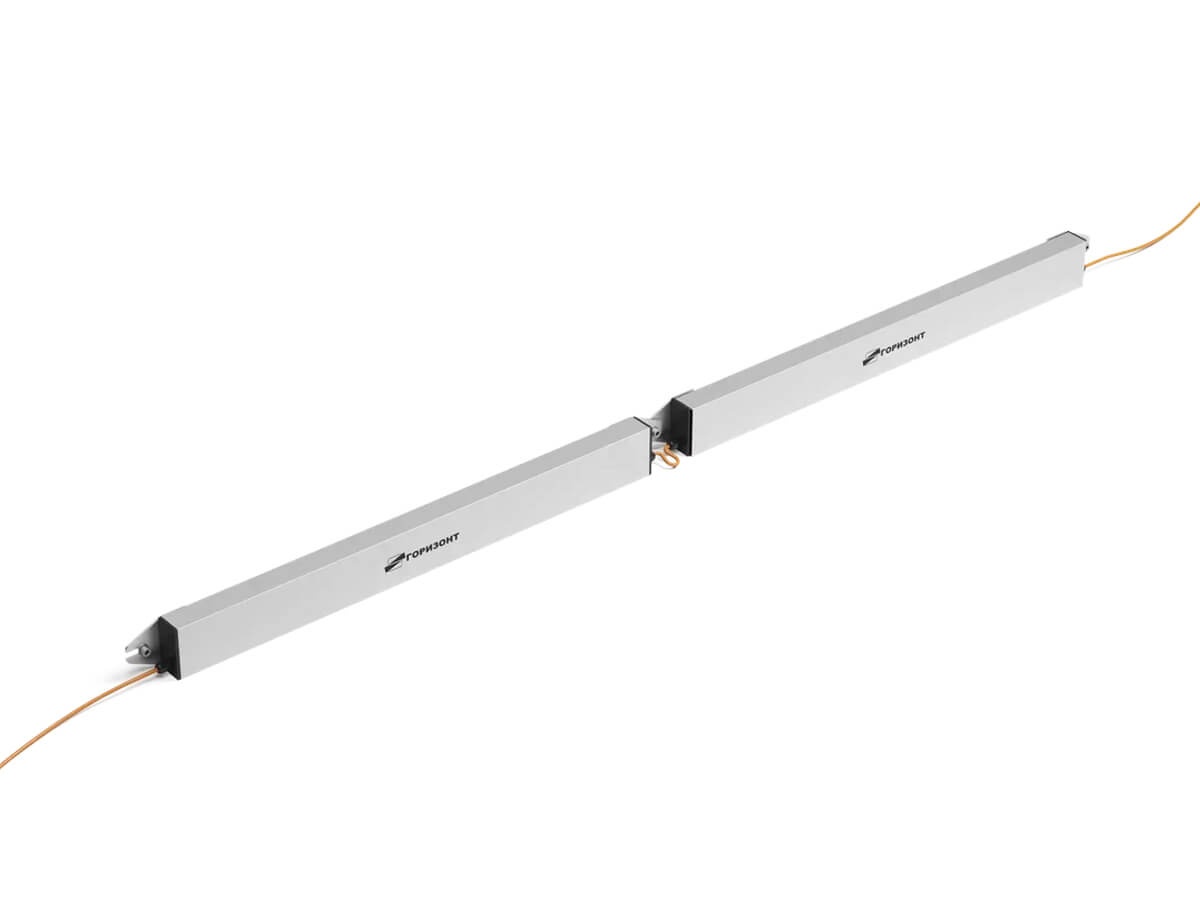

Балочный инклинометр предназначен для мониторинга вертикальных или горизонтальных смещений элементов строительных конструкций, между которыми он закреплен. Последовательная установка балочных инклинометров в измерительные цепи позволяет производить контроль относительной осадки, изменения профиля протяженных объектов, таких как тоннели и мостовые переходы.
Балочный инклинометр предназначен для мониторинга вертикальных или горизонтальных смещений элементов строительных конструкций, между которыми он закреплен. Последовательная установка балочных инклинометров в измерительные цепи позволяет производить контроль относительной осадки, изменения профиля протяженных объектов, таких как тоннели и мостовые переходы. Вертикальная установка измерительных инклинометрических цепей позволяет производить контроль смещений бортов котлованов, контроль стенок резервуаров.
Области применения
Особенности исполнения
Технические характеристики
| Тип инклинометров | В-IN-Q2M |
|---|---|
| Измерительная база (длина балки) | 0.5/1/2м |
| Диапазон измерения углов наклона | 6/12/24/48° |
| Предел основной погрешности измерений, % от диапазона измерений | ±0,05% |
| Способ установки | Вертикально/Горизонтально |
| Рабочий температурный диапазон измерителей с цифровым выходом | от –40 до +60°С |
| Пыле-влагозащищённость, степень защиты | IP67 |
| Выходной интерфейс | RS-485 |
| Протокол обмена | ModBUS |
| Скорость обмена данными | 9600 Бит/с |
| Напряжение питания | +9+28В |
| Токопотребление, при напряжении 24В | 4мА* N, где N- количество инклинометров в цепи |
| Количество инклинометров IN-Q2M в одной цепи | до 50 |
| Длина измерительной цепи | до 800м |
| Напряжение питания | от 9 до 28 |
| Габаритные размеры инклинометра (длина/ширина/ высота) | L x 50 х 100, где L – измерительная база инклинометра |
Датчик угла наклона (наклономер) IN-Q2M предназначен для измерений углов наклона по двум координатам в широком диапазоне углов. Датчик наклона выполнен в пыле-влагозащищенном корпусе IP68. Возможны...
Инклинометрическая цепь MS-IN-Q2M состоит из последовательно подключенных инклинометров IN-Q2M, объединенных в одну цифровую линию. Инклинометрические цепочки применяются в составе систем...
