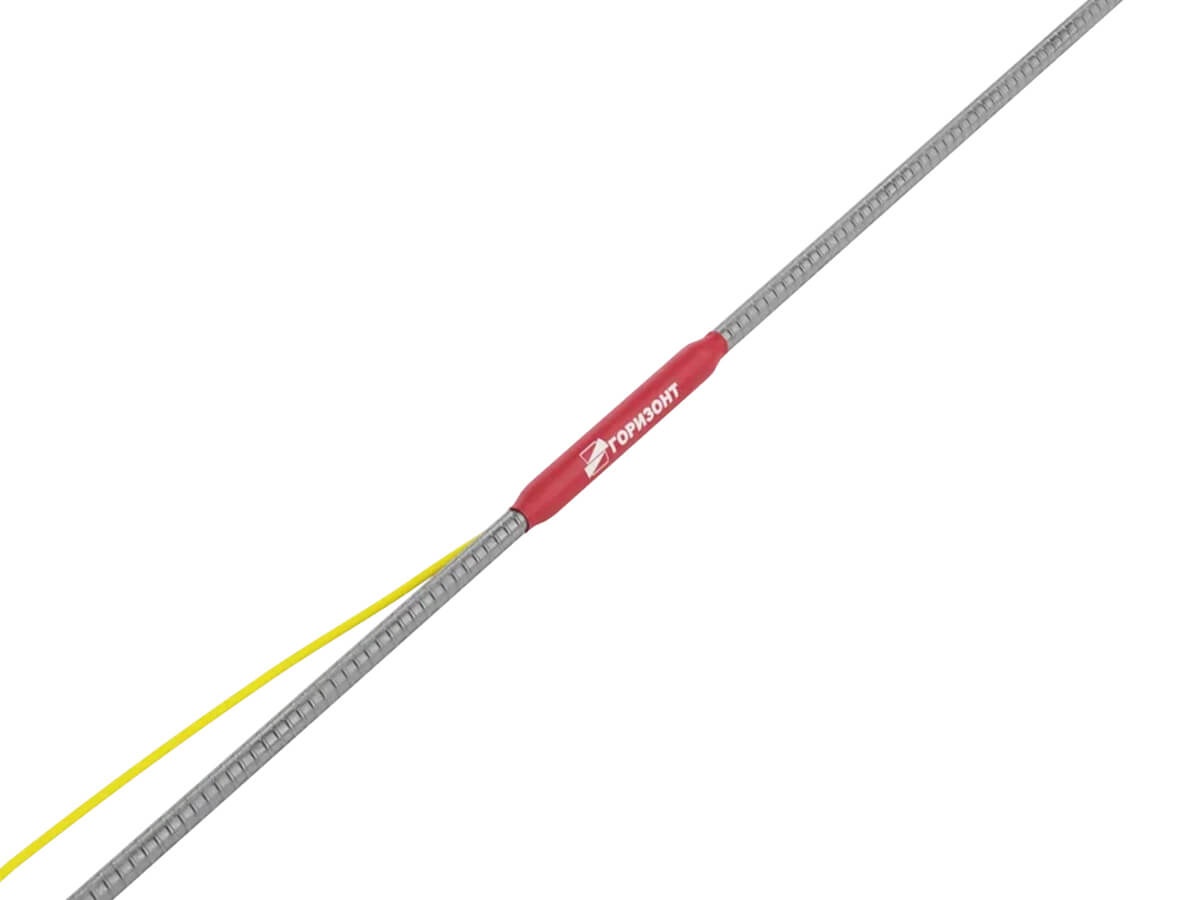

Струнный датчик напряжения в арматуре предназначен для контроля напряжений растяжения/сжатия и деформаций в арматурном каркасе железобетонных строительных конструкций. Датчик состоит из струнного первичного преобразователя с приваренными к нему по бокам арматурными стержнями длиной 500 мм.
Датчик крепится к арматуре вязальной проволокой или сваркой. Cтрунный датчик напряжения поставляется с аналоговым или цифровым выходом, что дает гибкость при создании систем мониторинга напряженно-деформированного состояния.
Область применения:
Назначение:
Технические характеристики
| Характеристика | SVWG-01-RB | SVWG-D01-RB |
|---|---|---|
| Тип выхода/Выходная характеристика: | аналоговый | цифровой |
| Диапазон измерений относительной деформации, при использовании крепежа из комплекта поставки, мкм/м | 0…2200 | |
| Диапазон изменения частоты колебания струны, Гц | [690-1800] ±20% | [690-1800] ±20% |
| Основная приведенная погрешность к диапазону измерений относительной деформации при температуре 24°С, % от диапазона | ±1 | |
| Измерительная база, мм | 80,0 ± 0,3 | |
| Собственный дрейф нуля, % от диапазона | ±1 | |
| Восстанавливающая сила, не более, Н | 30 | |
| Протокол обмена | – | АСИН, АН-Д3, ModBus |
| Скорость обмена, бит/c | – | 9600 |
| Кол-во датчиков на цифровой линии RS-485, шт. | – | До 60 |
| Длина цифровой линии RS-485,м | – | До 800 |
| Измерение температуры | Термистор NTC | встроенный датчик температуры |
| Рабочий температурный диапазон, °С | от -52 до +60 | |
| Напряжение питания, В | – | 9-28В |
| Потребляемая мощность, BА | – | 0,2 |
| Токопотребление | – | 8мА при напряжении 24В |
| Габаритные размеры датчика (длина × диаметр), мм | 1200×D21 | |
| Диаметр арматурных стержней,мм | D10, D16 | |
| Средний срок службы, лет | 10 | |
Информация для заказа
| SVWG-01-RB | Струнный датчик напряжения в арматуре накладной. Аналоговый выход |
|---|---|
| SVWG-D01-RB | Струнный датчик напряжения в арматуре накладной. Цифровой выход RS-485. Поддержка ModBus |
