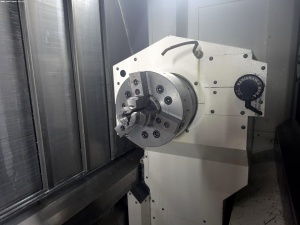

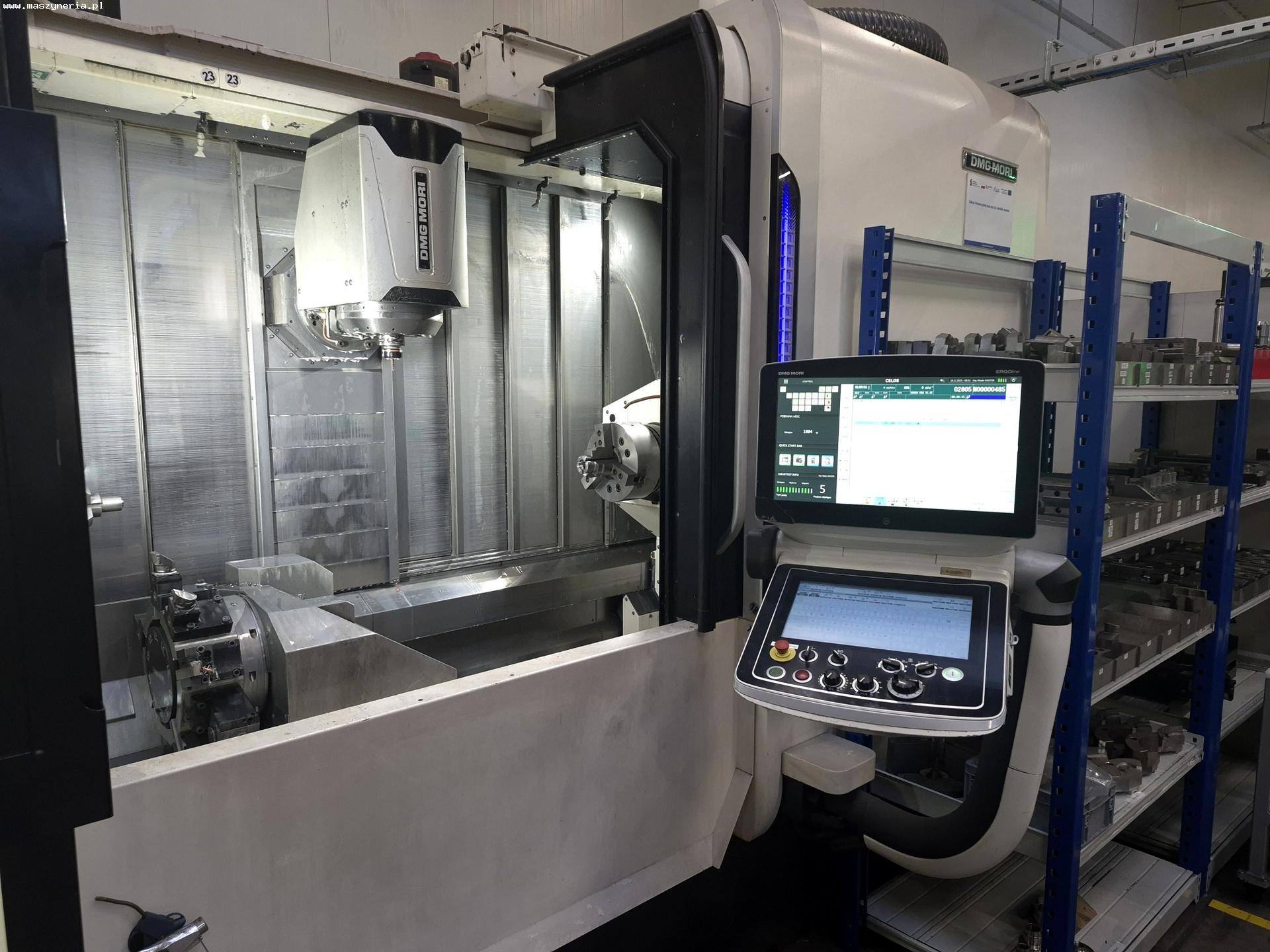

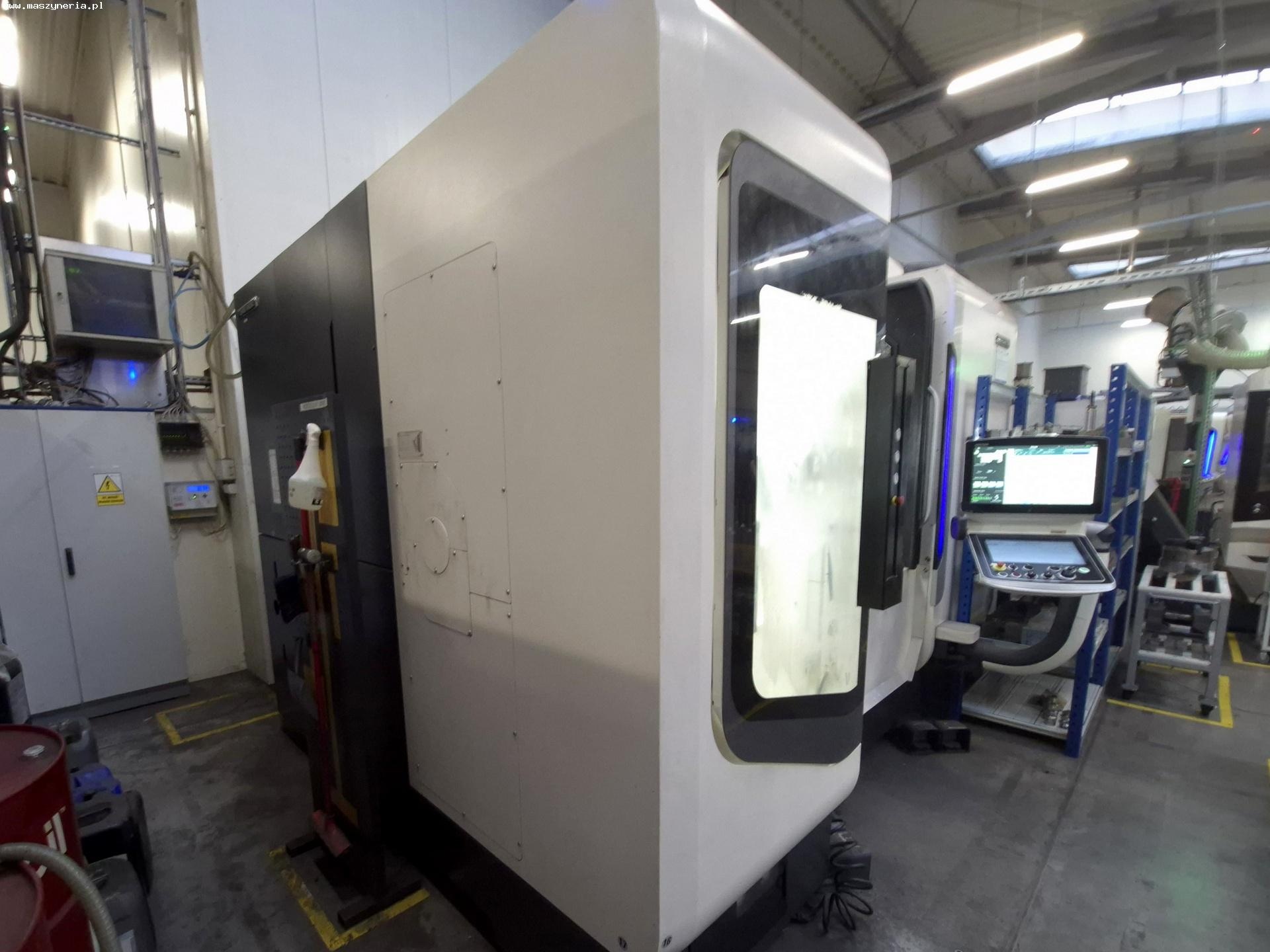

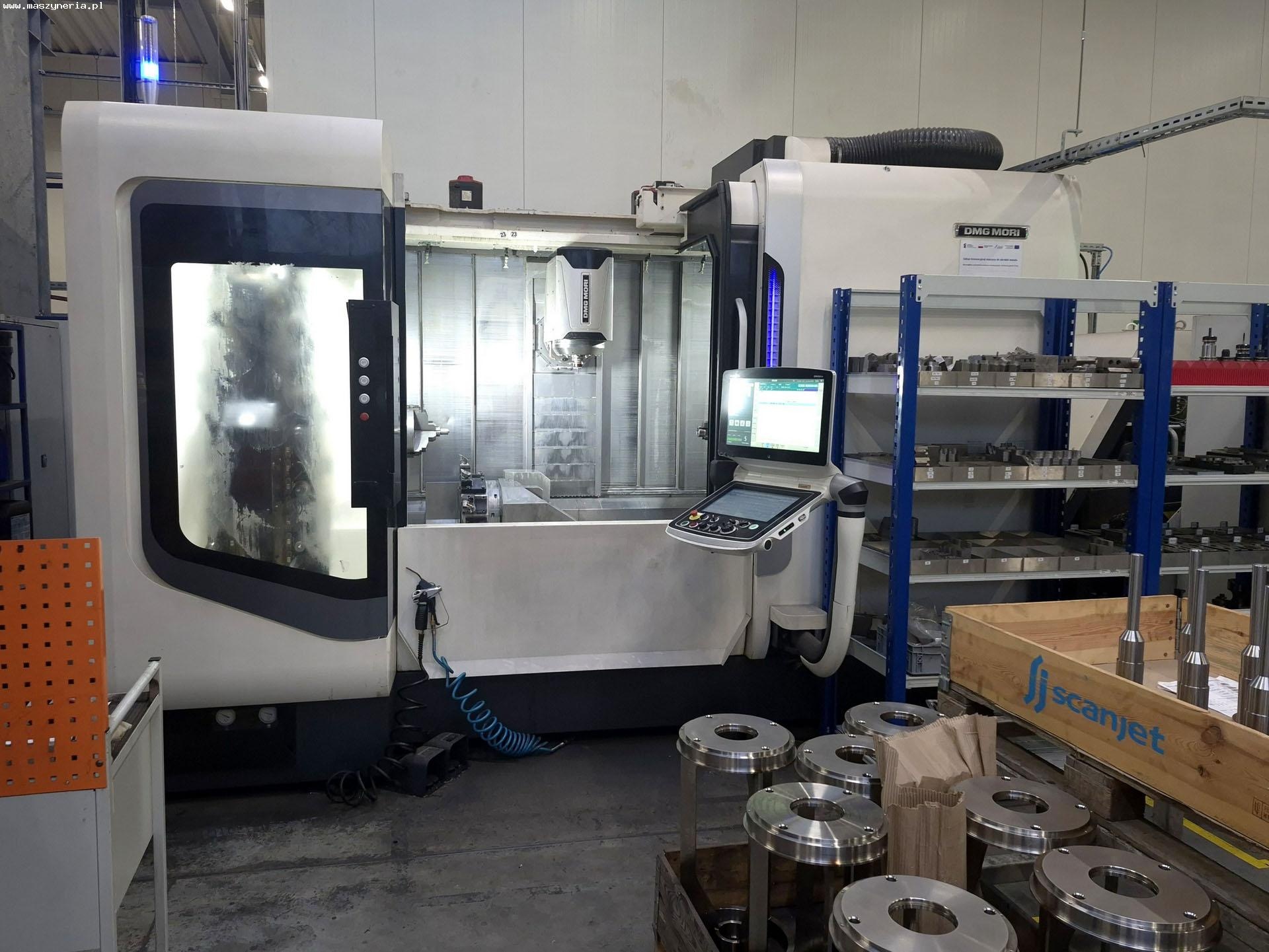

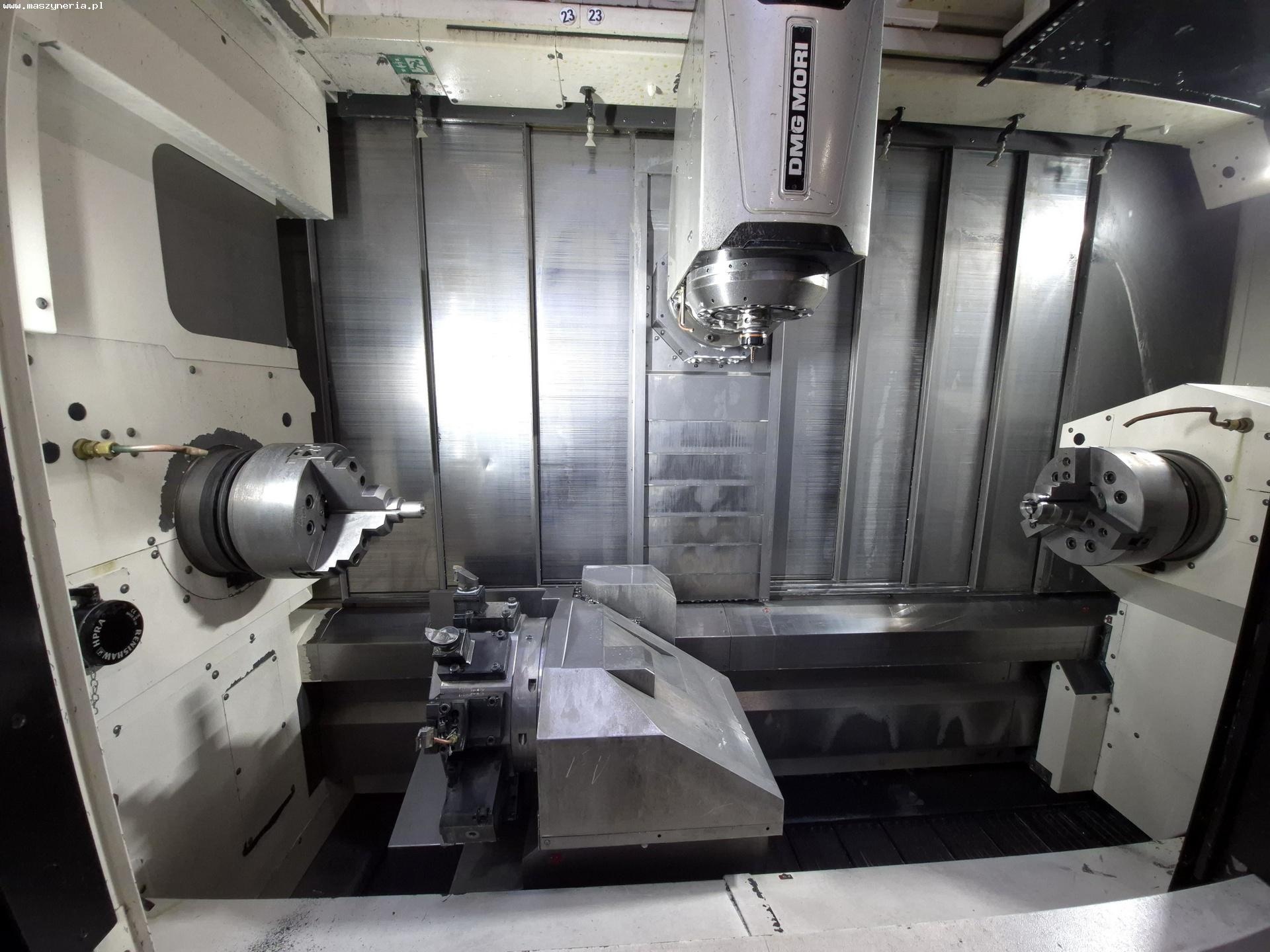

Токарно-фрезерный центр с ЧПУ DMG MORI NTX 2000/1500 SZM

Токарно-фрезерный центр с ЧПУ DMG MORI NTX 2000/1500 SZM был изготовлен в 2018 году в Японии компанией DMG MORI CO., LTD.

Технические характеристики токарно-фрезерного станка DMG MORI NTX 2000/1500 SZM

Общие данные

1. подача по оси X1/Y/Z1: 495/± 125/1560 мм
2. подача по оси X2/Z2: 160/1402 мм
3. диапазон поворота оси B: ± 120°
4. быстрое перемещение по оси X1,Y,Z1: 40 м/мин
5. быстрая траверса по оси X2/Z2/A: 30/38/30 м/мин
6. быстрая траверса по оси B/C: 100/250 об/мин
7. диаметр обработки над поперечным суппортом: 660 мм
8. диаметр обработки над поперечным суппортом (турель): 300 мм
9. максимальный диаметр поворота (инструментальный шпиндель): 660 мм
10. максимальный диаметр поворота (револьверная головка): 274 мм
11. максимальный диаметр прутка: 65 мм
12. максимальная длина точения: 1540 мм
13. максимальное расстояние между концом шпинделя и задней бабкой или между концами шпинделя: 1760 мм
14. часы работы: 3499 ч
15. время включения станка: 10657 ч
16. потребность в сжатом воздухе: 650 л/мин
17. мощность двигателя насоса СОЖ: 1,1 кВт
18. объём бака для СОЖ: 675 л
19. емкость бака охладителя шпиндельного масла: 20 л
20. емкость бака для гидравлического масла: 20 л
21. объем бака охладителя: 192 л
22. занимаемая площадь (Д х Ш): 4110 x 2992 мм
23. вес станка DMG MORI NTX 2000/1500 SZM: 16000 кг

Главный шпиндель

1. максимальная скорость вращения: 5000 об/мин
2. диаметр отверстия: 73 мм
3. конец шпинделя: JIS A2-6
4. диаметр внутреннего подшипника: 120 мм
5. минимальный угол индексации: 0,0001°
6. мощность привода (30 мин/непрерывная мощность): 22/18,5 кВт
7. крутящий момент (15% ED/ 30 мин/непрерывная мощность): 230/178/159 Нм

Контршпиндель

1. максимальная скорость вращения: 5000 об/мин
2. диаметр отверстия: 73 мм
3. конец шпинделя: JIS A2-6
4. диаметр внутреннего подшипника: 120 мм
5. минимальный угол индексации: 0,0001°
6. мощность привода (30 мин/непрерывная мощность): 22/18,5 кВт
7. крутящий момент (15% ED/ 30 мин/непрерывная мощность): 230/178/159 Нм

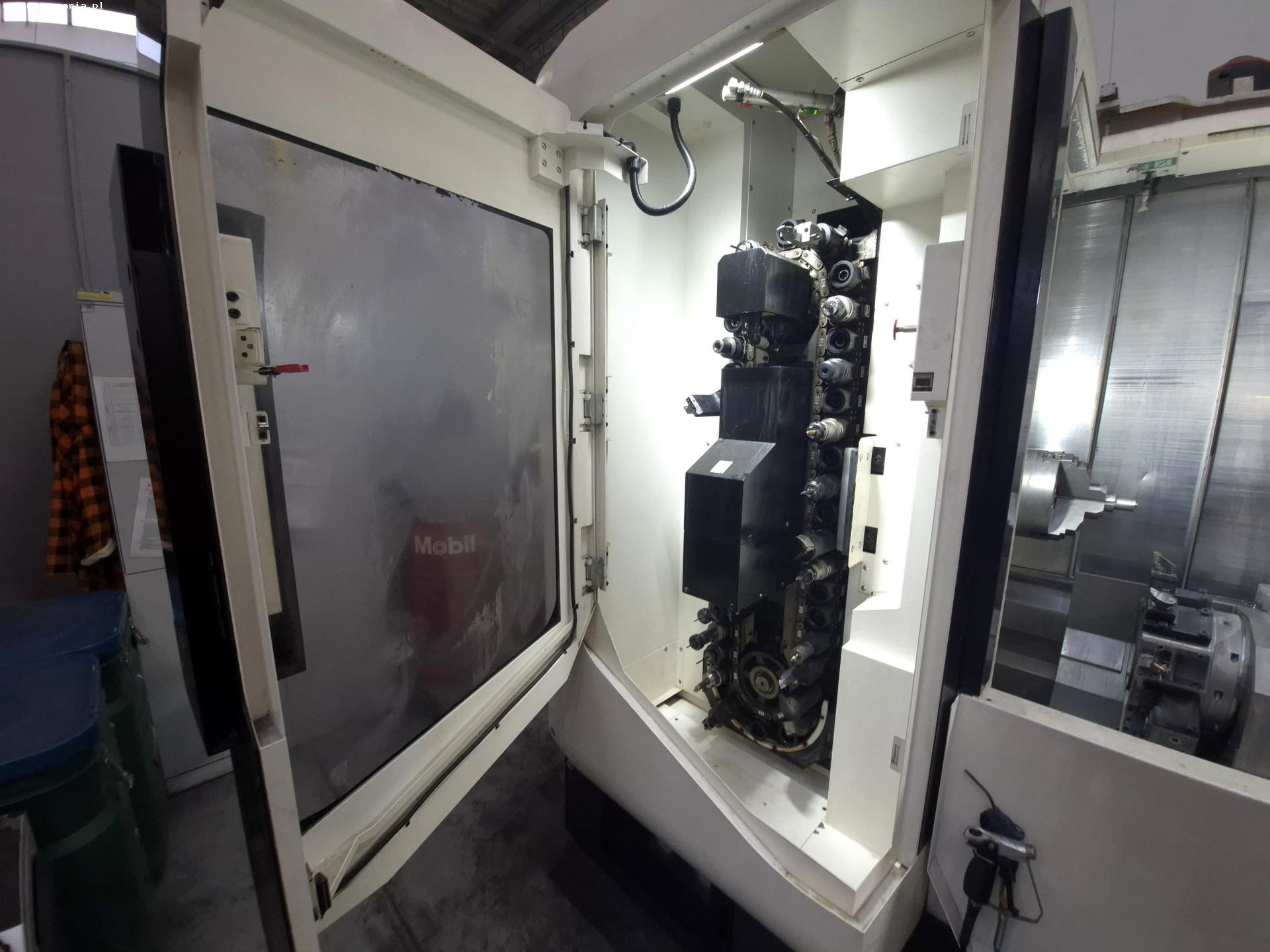

Цепной магазин инструментов

1. количество позиций: 38
2. максимальный диаметр инструмента (соседние позиции заняты/ соседние позиции пусты): 70/125 мм
3. максимальная длина инструмента: 300 мм
4. максимальный вес инструмента: 8 кг
5. держатель инструмента: Capto C6
6. Точность индексации по оси B: 0,0001°
7. максимальная скорость вращения инструментального шпинделя: 12000 об/мин
8. диаметр внутреннего подшипника инструментального шпинделя: 70 мм
9. мощность привода инструментального шпинделя (10 мин/непрерывная мощность): 18,5/11 кВт
10. крутящий момент инструментального шпинделя (10% ED/непрерывная мощность): 120/44 Нм
11. угол индексации муфты инструментального шпинделя: 7,5°

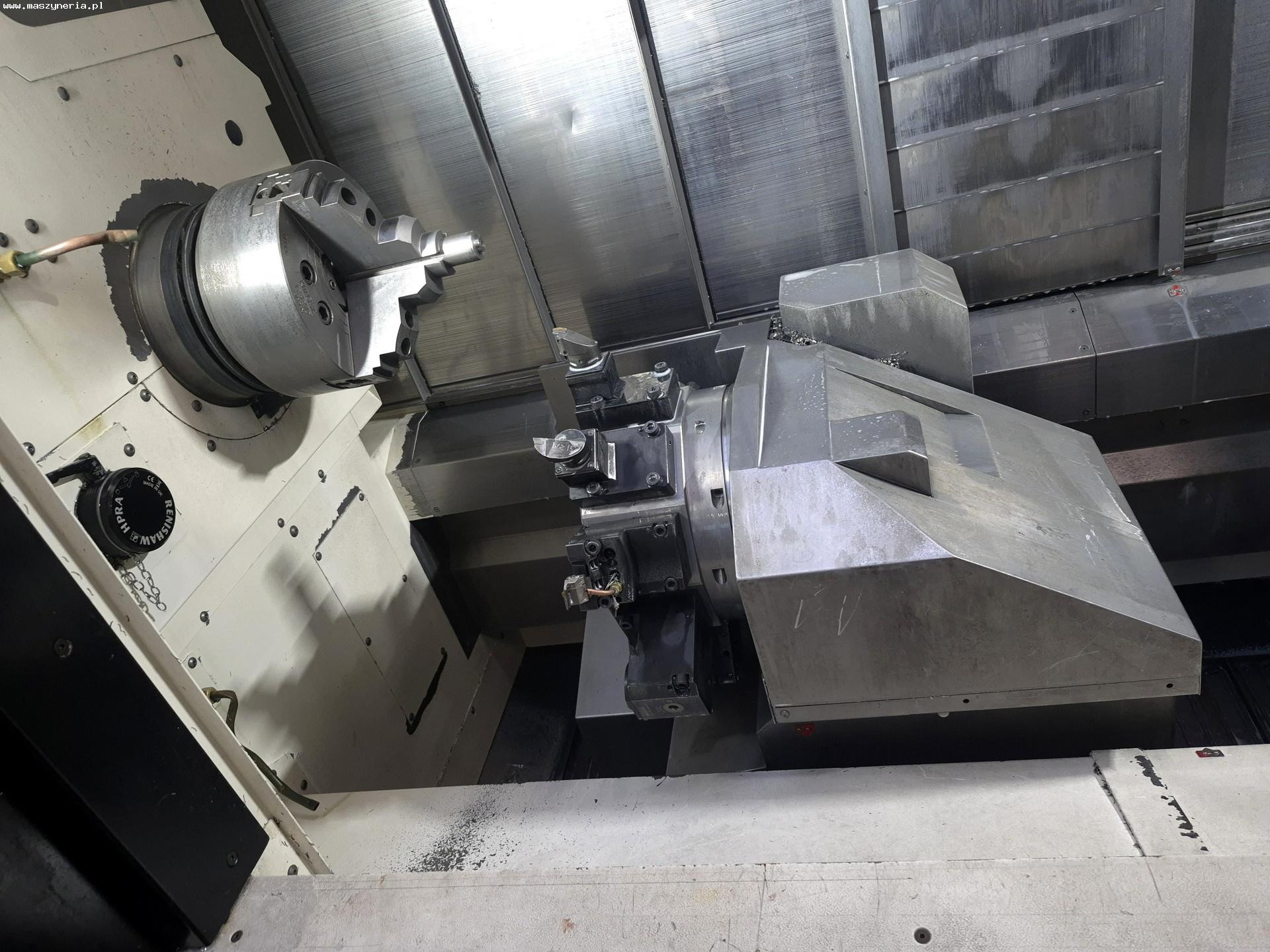

Турель

1. количество позиций: 10
2. максимальная скорость вращения инструмента: 6000 об/мин
3. высота инструментального квадратного хвостовика: 20 мм
4. максимальный диаметр хвостовика расточного прутка: 32 мм
5. мощность привода вращающегося инструмента (15% ED/непрерывная мощность): 1,5/1,2 кВт
6. крутящий момент вращающегося инструмента (15% ED/непрерывная мощность): 4,8/2,3 Нм

Оборудование обрабатывающего центра DMG MORI

1. управление ЧПУ: FANUC F31iB5
2. сенсорная панель управления ERGOline Touch с унифицированным пользовательским интерфейсом CELOS
3. охлаждение шпинделя (инструментальный шпиндель)
4. система продувки шпинделя сжатым воздухом
5. нижняя, 10-позиционная револьверная головка для приводных инструментов
6. сепаратор масляного тумана 200 мм

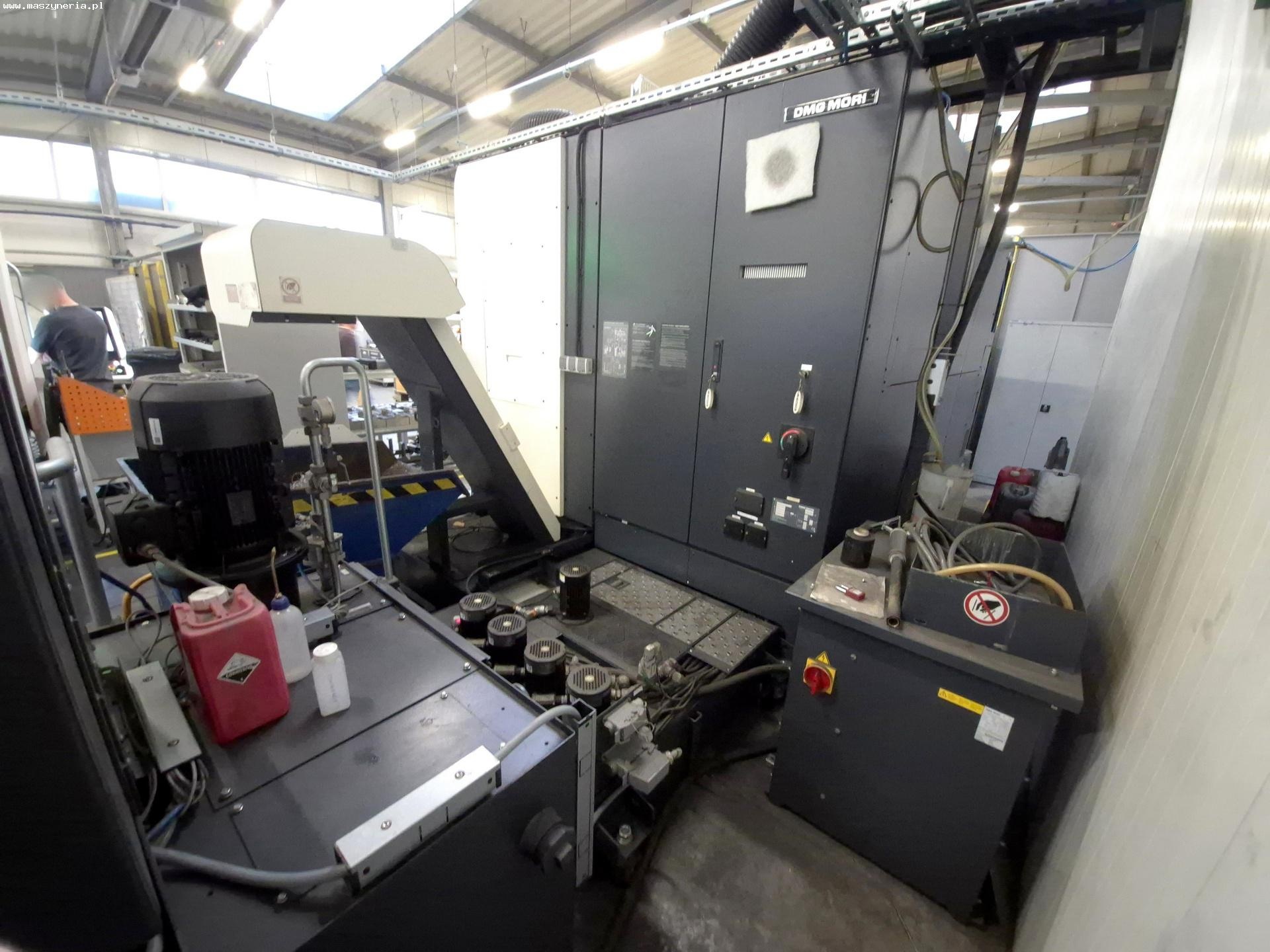

7. конвейер стружки

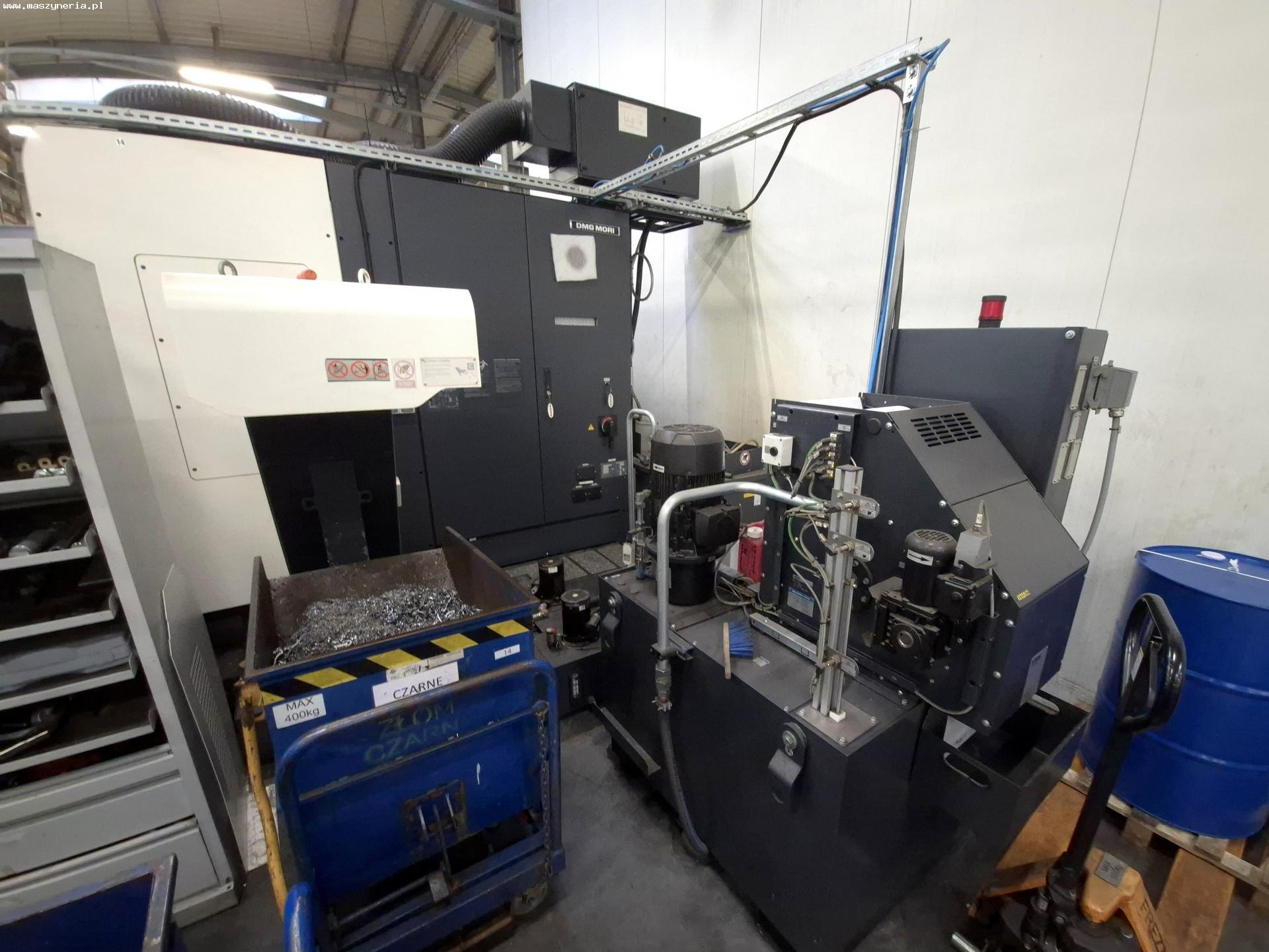

8. система фильтров: KNOLL/ INTERLIT
9. система автоматического отключения
10. освещение рабочего пространства
11. ножной переключатель управления
12. USB-порт
