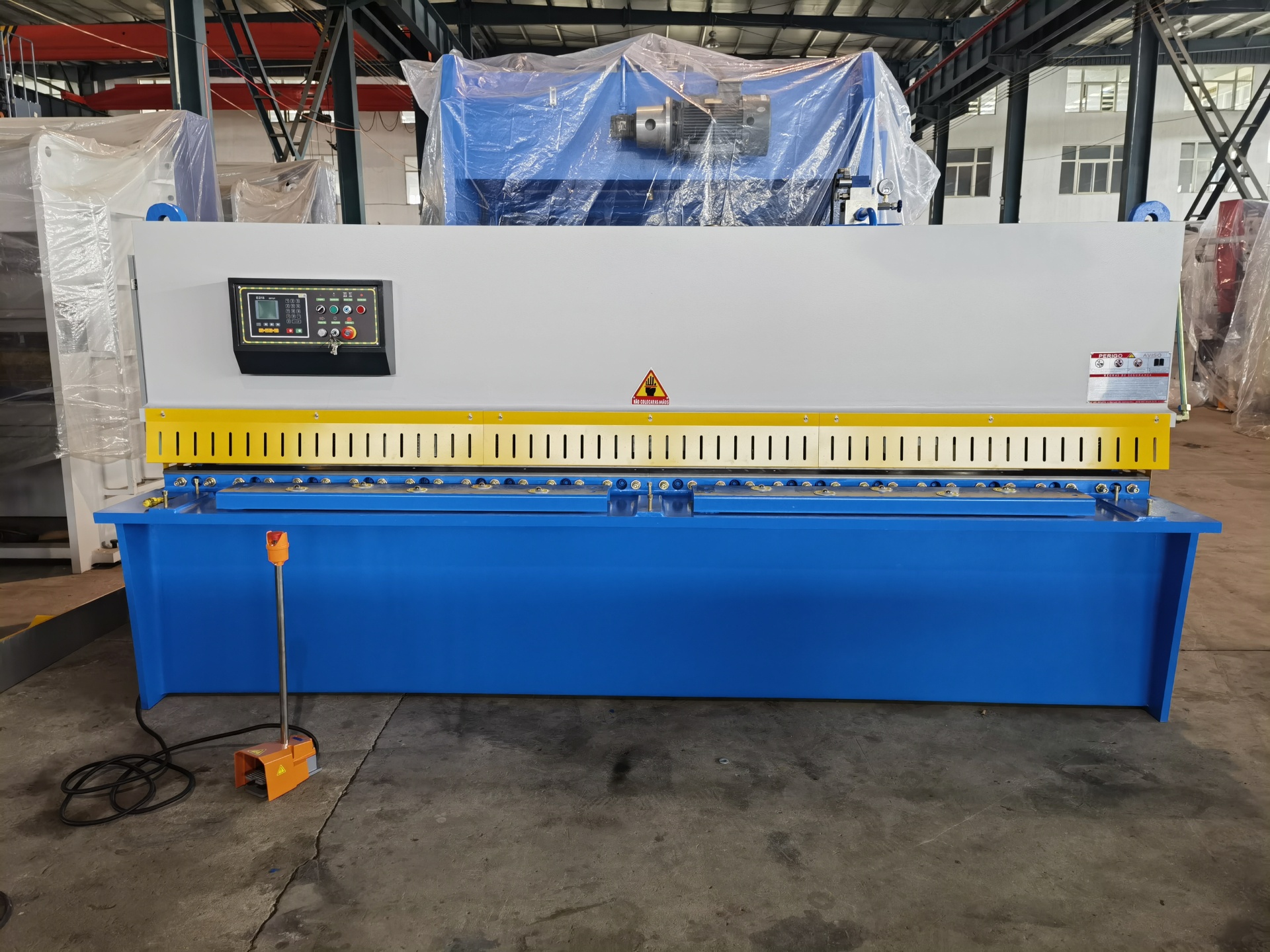

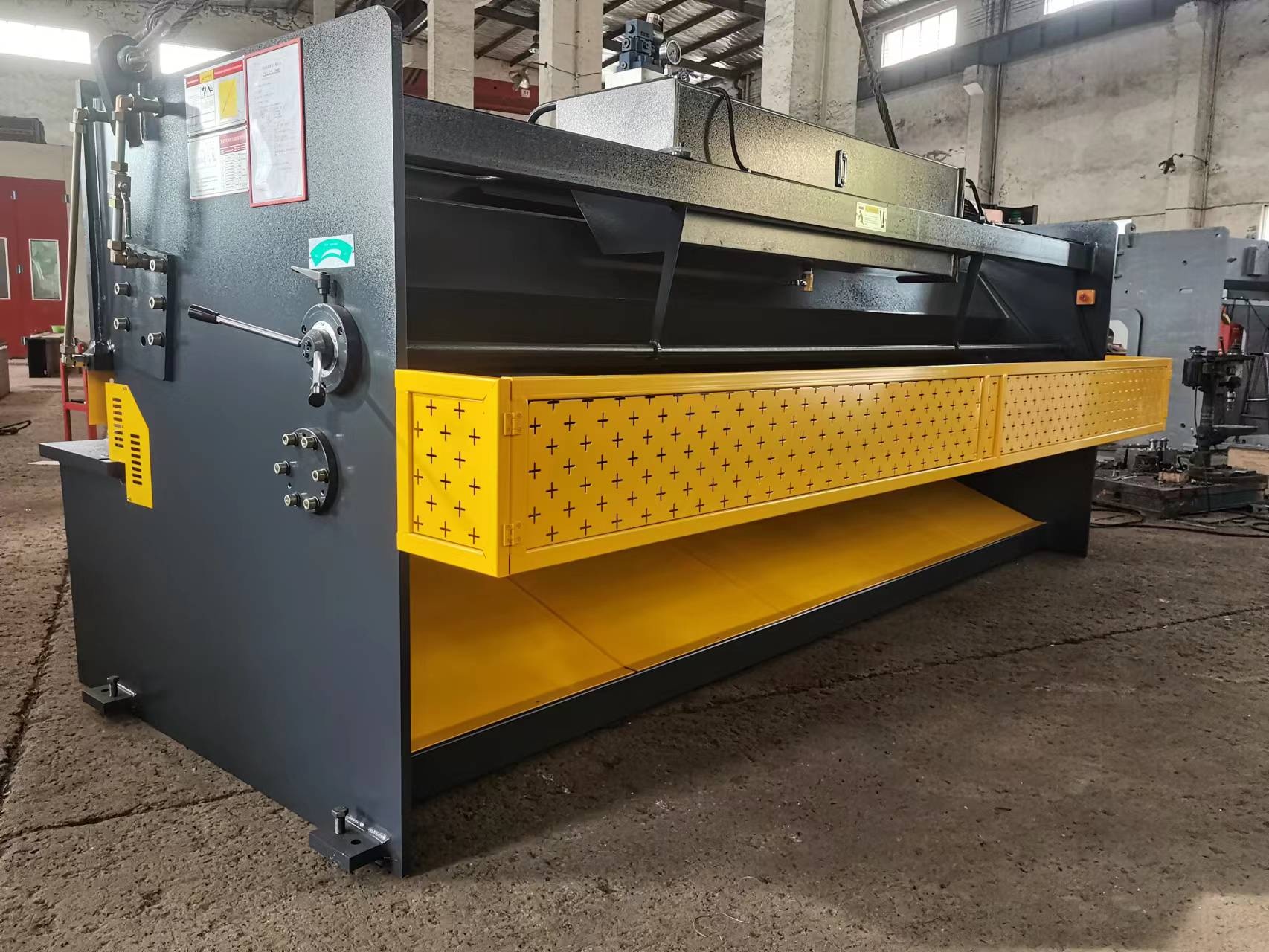

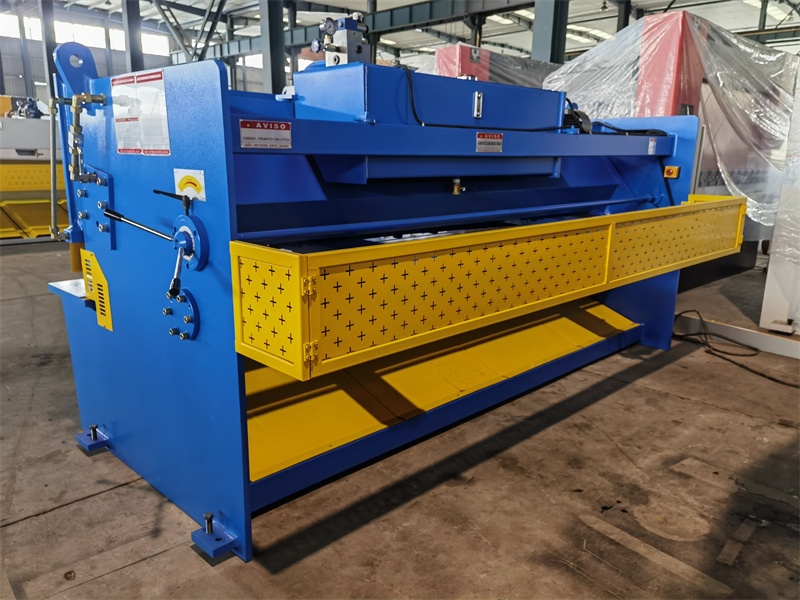

Гидравлические гильотинные ножницы RBQLTY QC11Y-25X3200

Гидравлические гильотинные ножницы RBQLTY QC11Y-25X3200 — мощное и надежное оборудование для точной резки листового металла большой толщины. Станок широко применяется на металлообрабатывающих предприятиях, судостроительных верфях, в котельном производстве, автомобилестроении, машиностроении, металлургии и горнодобывающей отрасли.

Отличное решение для серийного и интенсивного производства, где важны стабильность реза, безопасность и долговечность оборудования.

???? Основные характеристики и особенности

✔ Несущая рама и рамка ножа — сварная конструкция высокой жесткости, устойчива к кручению
✔ Качественный, ровный рез без заусенцев
✔ Гидравлическая система на модульных логических блоках — компактность, надежность, простота обслуживания
✔ Насос и гидроблоки размещены в масляном баке — минимальный риск утечек
✔ Усилие прижима автоматически увеличивается пропорционально усилию реза
✔ Нож начинает движение только после полного прижатия листа
✔ В одиночном режиме — мгновенный возврат ножа при отпускании педали
✔ Регулируемый ход ножа — бесступенчатая настройка и высокая производительность
✔ Механизм регулировки зазора между ножами с индикацией значений
✔ Задний упор с ручной регулировкой, микрометрической рукояткой и счетчиком подачи
✔ Двухступенчатая блокировка заднего упора — точность и удобство настройки

???? Преимущества конструкции

• Корпус из высокопрочной стали Q235A

• Полная механическая обработка всей конструкции

• Вибрационное снятие напряжений VSR

• Толщина стенок соответствует стандарту ISO

• 4-слойное антикоррозийное покрытие:
  ▸ грунт
  ▸ антикор
  ▸ 2 слоя финишной краски

• Немецкие трубные муфты

• 72-часовые испытания перед отгрузкой

• Шлифовка и зачистка сварных швов

• Проверка уровня и геометрии

• Замена фильтра перед поставкой

• Калибровка и контроль точности

✅ Испытания перед поставкой

• Проверка материалов

• Производственные тесты

• Нагрузочные испытания 72 часа

⚠ Важно (ограничения эксплуатации)

❌ Запрещено резать листы со сварными швами
❌ Запрещено резать листы с дефектами поверхности
❌ Нельзя использовать для резки прутков и профилей
❌ Нельзя превышать паспортную нагрузку
❌ Нельзя резать листы, сложенные в стопку

⚙ Стандартная комплектация

1. Система управления E21S с регулировкой угла реза
   (языки: английский / китайский, русский — по договоренности)

2. Комплект режущих ножей 9CrSi

3. Стандартное защитное ограждение

4. Гидравлический насос Sunny (США)

5. Гидравлическая система Bosch Rexroth (Германия)

6. Главный двигатель Siemens (Германия)

7. Электрокомпоненты Schneider Electric (Франция)

8. Частотный преобразователь

9. ШВП и линейные направляющие HIWIN (Тайвань)

10. Уплотнения NOK (Япония)

11. Фитинги JS (Германия)

12. Гидравлические цилиндры — Китай

13. Световая завеса безопасности

???? Опции (по запросу)

???? Контроллер DAC360 (с мотором, поддержка русского языка)
???? Дополнительный мотор для управления зазором и углом реза
???? Воздушное охлаждение гидросистемы
???? Контроллер E200PS
???? Пневматическая задняя опора (зависит от длины станка)
???? Передняя опора и направляющая

Область применения

• Резка листового металла

• Металлообработка

• Судостроение

• Котельное производство

• Машиностроение

• Производство металлоконструкций

• Металлургия и горнодобывающая промышленность




  Технические характеристики:

  Основная информация
  Длина, мм	4000
  Ширина, мм	2150
  Высота, мм	2700
  Масса, кг	17800
  Характеристики
  Толщина металла, мм	25
  Расстояние между колоннами, мм	3600
  Мощность, кВт	37
  Рабочая длина, мм	3200
  Глубина зева, мм	120
  Ход заднего упора, ось X, мм	10-800
  Длина лезвия, мм	3300
  Привод	Гидравлический
  Прочность на растяжение режущей пластины, Н/м мм2	450
  Скорость, резов в минуту	4-8
  Угол наклона лезвий, °	0.5-3.5
  Давление, МПа	31.5
  Скорость двигателя, об/мин	1400
  Мощность двигателя, кВт	37
  Скорость заднего двигателя, об/мин	1400
  Мощность заднего двигателя, кВт	0.55
  Расход внутреннего шестеренного насоса, л/мин	80
