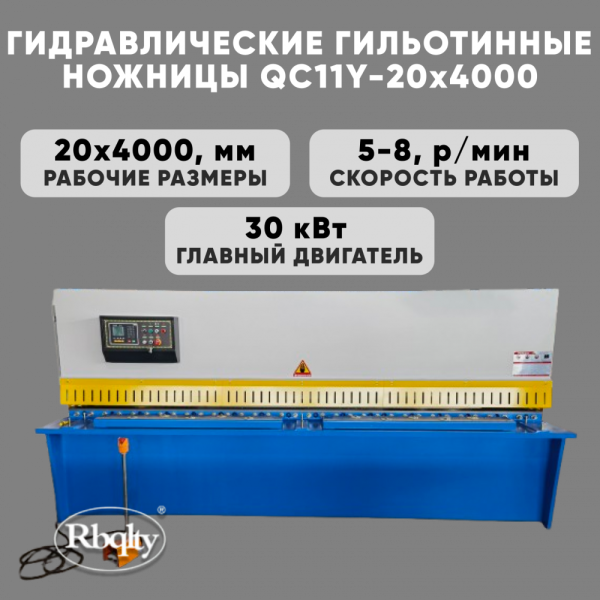

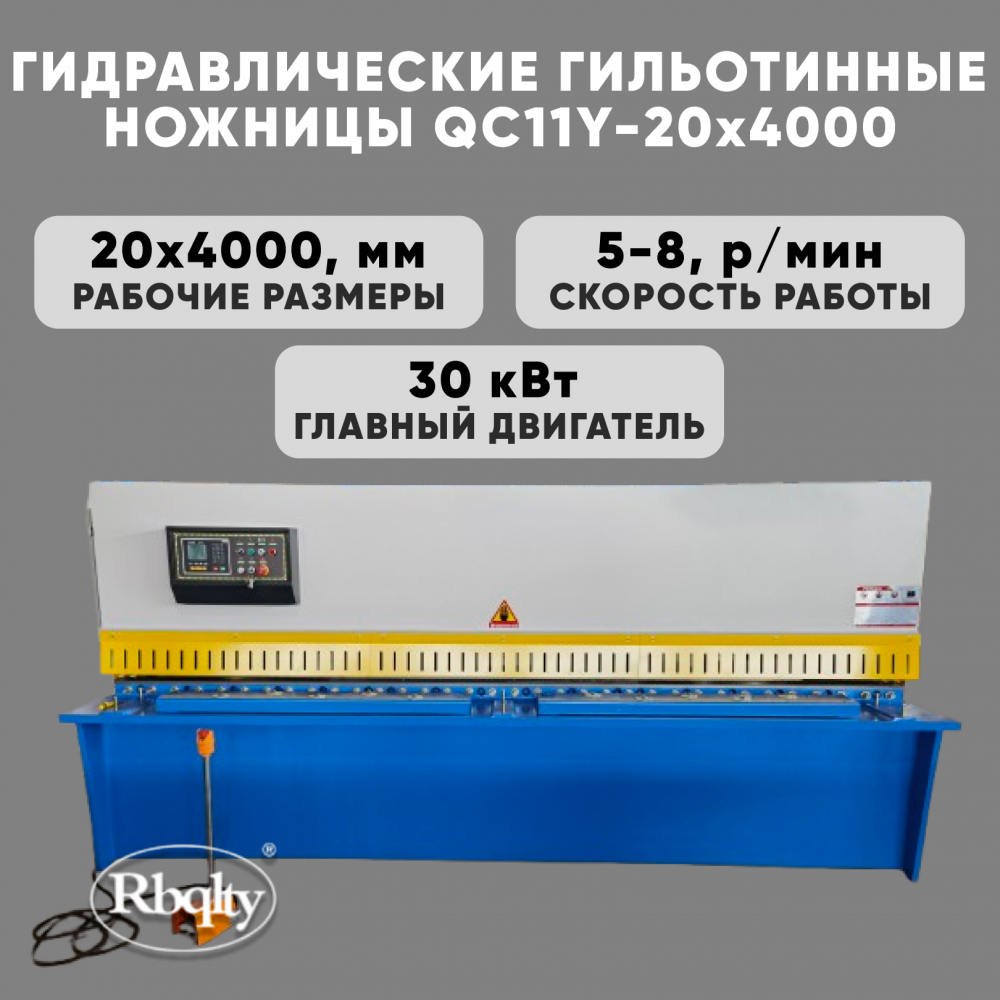

Гидравлические гильотинные ножницы RBQLTY QC11Y-20X4000

Гидравлические гильотинные ножницы RBQLTY QC11Y-20X4000 — надежный промышленный станок для высокоточной резки листового металла толщиной до 20 мм и рабочей длиной 4000 мм.
Оборудование предназначено для интенсивной эксплуатации на металлообрабатывающих предприятиях, судостроительных верфях, в котельном производстве, машиностроении, автомобилестроении, производстве металлоконструкций, станков, транспортных средств, сосудов высокого давления, а также в металлургической и горнодобывающей промышленности.

???? Конструктивные особенности

✔ Сварная несущая рама и рамка ножа — высокая жесткость и устойчивость к кручению
✔ Чистый, ровный и повторяемый рез по всей длине
✔ Гидравлическая система на модульных логических блоках — компактная и надежная
✔ Насос и гидроблоки размещены внутри масляного бака — минимальные утечки
✔ Усилие прижима увеличивается пропорционально усилию реза
✔ Нож начинает движение только после полного прижатия листа
✔ В одиночном режиме — мгновенный возврат ножа при отпускании педали
✔ Бесступенчатая регулировка хода ножа — повышение производительности
✔ Быстрая и точная регулировка зазора между ножами с индикацией
✔ Задний упор с ручной настройкой, микрометрической рукояткой и счетчиком подачи
✔ Двухступенчатая фиксация заднего упора — высокая точность резки

???? Преимущества станка

• Корпус из высокопрочной стали Q235A

• Полная механическая обработка всей конструкции

• Вибрационное снятие остаточных напряжений VSR

• Толщина стенок соответствует стандарту ISO

• 4-слойное антикоррозийное покрытие:
  ▸ грунт
  ▸ антикор
  ▸ 2 слоя финишной краски

• Немецкие трубные муфты

• Шлифовка и зачистка сварных швов

• Проверка уровня и геометрии

• Замена фильтра перед отгрузкой

• Калибровка узлов

• 72-часовые испытания под нагрузкой

✅ Контроль качества и испытания

• Проверка качества материалов

• Производственные испытания

• Нагрузочные тесты 72 часа

⚠ Ограничения эксплуатации

❌ Запрещено резать листы со сварными швами
❌ Запрещено резать листы с дефектами поверхности
❌ Не предназначен для резки прутков и профилей
❌ Запрещено превышать паспортную нагрузку
❌ Запрещено резать листы, сложенные в стопку

⚙ Стандартная комплектация

1. Система управления E21S с регулировкой угла реза
   (английский / китайский язык, русский — по договоренности)

2. Комплект режущих ножей из стали 9CrSi

3. Стандартное защитное ограждение

4. Гидравлический насос Sunny (США)

5. Гидравлическая система Bosch Rexroth (Германия)

6. Главный электродвигатель Siemens (Германия)

7. Электрокомпоненты Schneider Electric (Франция)

8. Частотный преобразователь

9. ШВП и линейные направляющие HIWIN (Тайвань)

10. Уплотнительные элементы NOK (Япония)

11. Фитинги JS (Германия)

12. Гидравлические цилиндры — Китай

13. Световая завеса безопасности

???? Дополнительные опции

???? Контроллер DAC360 (в комплекте с мотором, поддержка русского языка)
???? Дополнительный мотор регулировки зазора и угла реза
???? Воздушное охлаждение гидросистемы
???? Контроллер E200PS
???? Пневматическая задняя опора (в зависимости от длины станка)
???? Передняя опора и направляющая

???? Технические характеристики

• Толщина резки: до 20 мм

• Рабочая длина: 4000 мм

• Расстояние между колоннами: 4500 мм

• Длина лезвия: 4100 мм

• Глубина зева: 120 мм

• Ход заднего упора (ось X): 10–800 мм

• Скорость резки: 5–8 резов/мин

• Угол наклона ножей: 0,5–3,0°

• Давление системы: 31,5 МПа

• Мощность основного двигателя: 30 кВт

• Масса станка: 19 300 кг

• Привод: гидравлический
