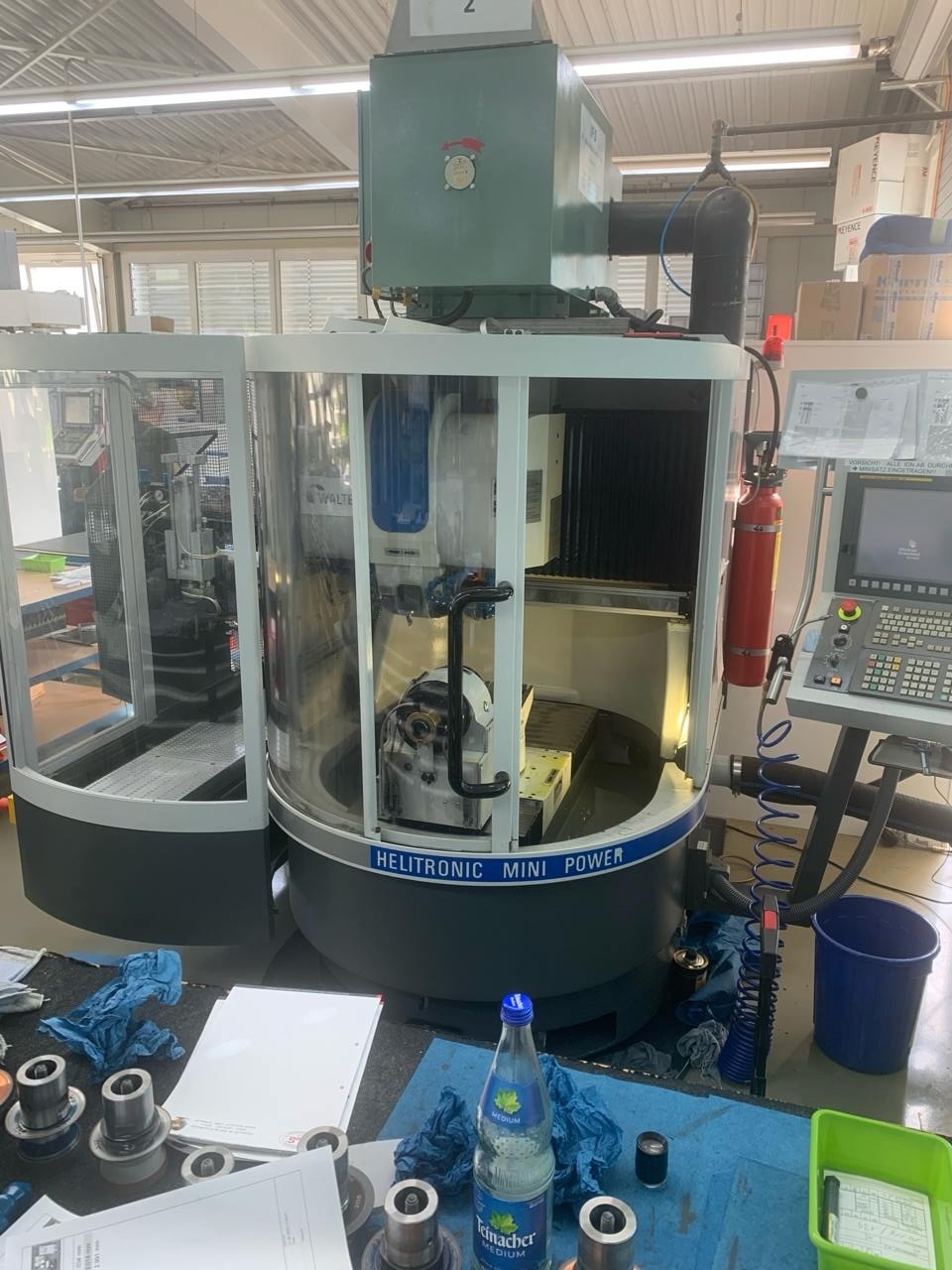

Шлифовальный станок Walter Helitronic Mini Power — это универсальный 5-осевой инструментальный шлифовальный станок с ЧПУ для изготовления и переточки вращающегося режущего инструмента из монолитного твёрдосплавного карбида (VHM) и быстрорежущей стали (HSS). Станок предназначен для шлифовки свёрл, фрез с цилиндрическим хвостовиком, ступенчатых инструментов, развёрток и формообразующего инструмента для обработки металла и дерева.

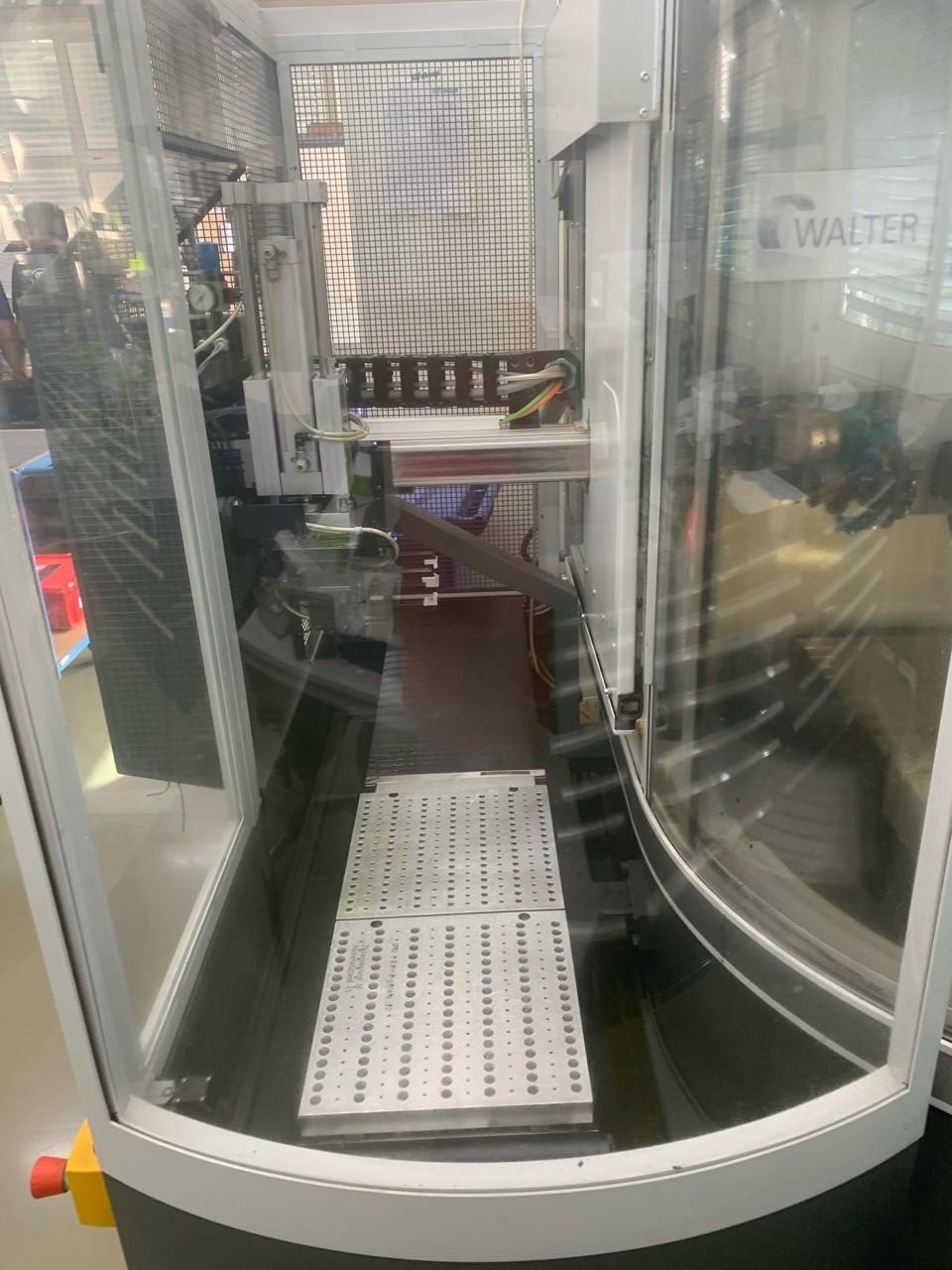

Компактная концепция станка обеспечивает минимальную площадь застройки при максимальной гибкости. Характерная конструкция с круглой станиной обеспечивает удобный доступ к рабочей зоне и эргономичный рабочий процесс.

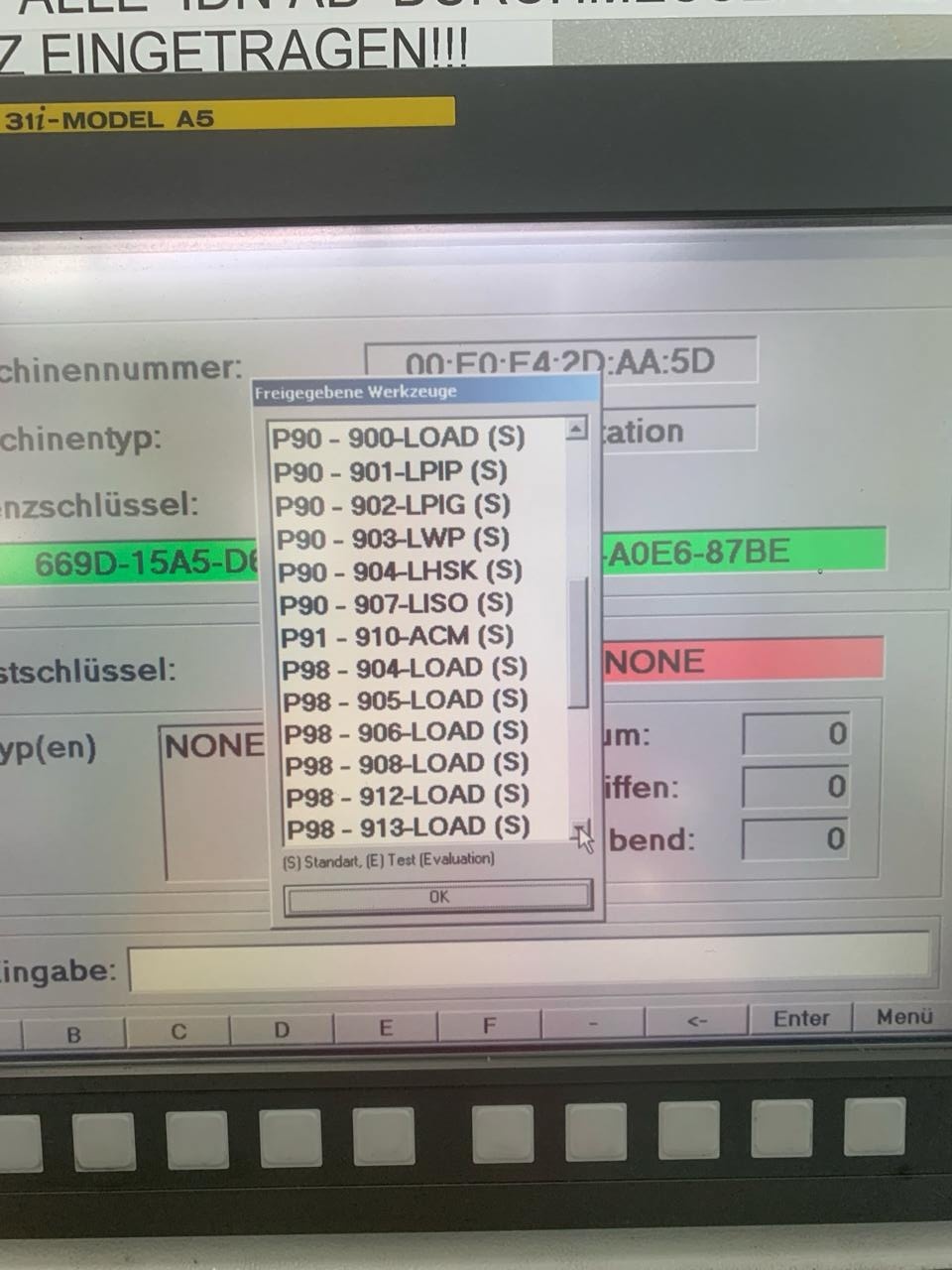

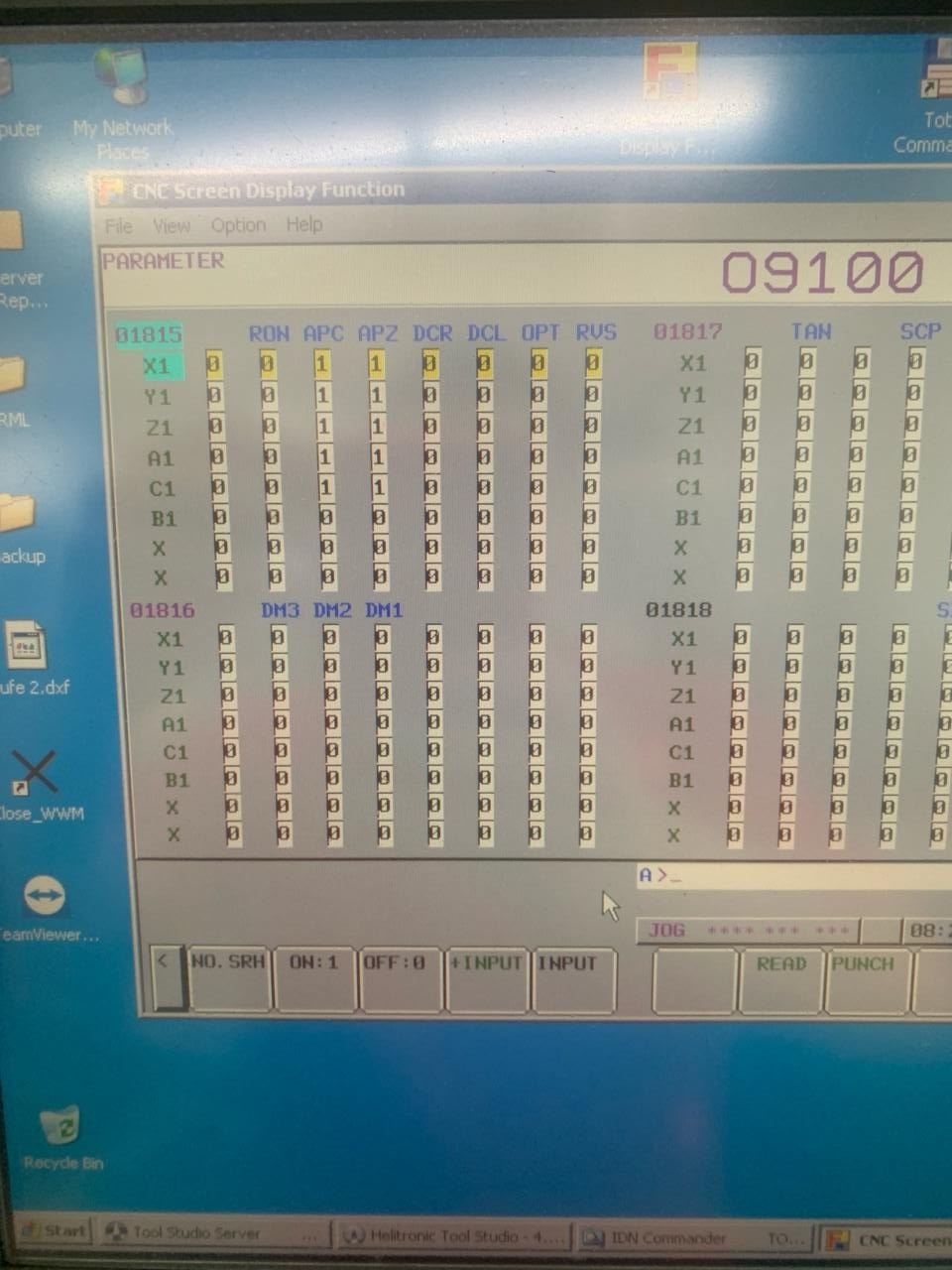

В 2013 году станок прошёл заводскую модернизацию на Walter Maschinenbau GmbH в рамках программы «Вторая жизнь» (Second Life). Старая система ЧПУ была заменена современным контроллером Fanuc Series 31i-MODEL A5, установлено программное обеспечение Helitronic ToolStudio 2.1. После модернизации станок по уровню управления и функциональности ПО соответствует современным новым станкам — при значительно более выгодном соотношении цена/качество.
Система ЧПУ | Fanuc Series 31i-MODEL A5 |
Программное обеспечение | Helitronic Tool Studio 2.1 |
Типичные области применения:
• Изготовление и переточка свёрл и ступенчатых свёрл
• Шлифовка фрез с цилиндрическим хвостовиком (VHM и HSS)
• Обработка развёрток, метчиков и формообразующего инструмента
• Профильное шлифование (лицензия TS_Profile_light)
• Калибровка измерительной системы (TS_CalibTouchProbe)
Количество осей | 5 (X, Y, Z, A, C) |
Ход по оси X | 320 мм |
Ход по оси Y | 200 мм |
Ход по оси Z | 470 мм |
Ось C (ось инструмента) | ±200° |
Быстрый ход X / Y / Z | 15 м/мин |
Диаметр инструмента | 1 – 100 мм |
Макс. масса заготовки | 30 кг |
Макс. длина (периферийное шлифование) | 255 мм |
Макс. длина (торцевое шлифование) | 185 мм |
Макс. диаметр шлифовального круга | 150 мм |
Частота вращения шлифовального веретена | 0 – 10 500 об/мин |
Мощность двигателя шпинделя | 9 кВт |
Потребляемая мощность | 25 кВА |
Объём бака ОЖ | 350 л |
Масса станка (с системой ОЖ) | ок. 3 600 кг |

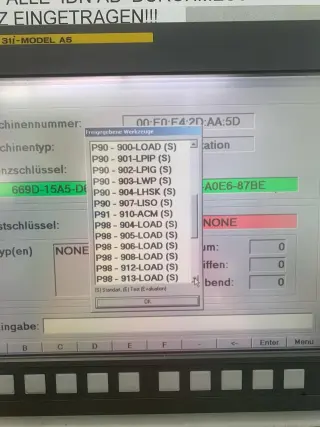

Программное обеспечение Helitronic Tool Studio 2.1 (лицензии):
• MCS (Machine Control Software)
• TS_Standard
• TS_Advanced
• TS_19Upgrade / TS_20Upgrade / TS_21Upgrade
• TS_Profile_light
• TS_Drills
• TS_CalibTouchProbe
• TS_Boost
Периферийное оборудование:

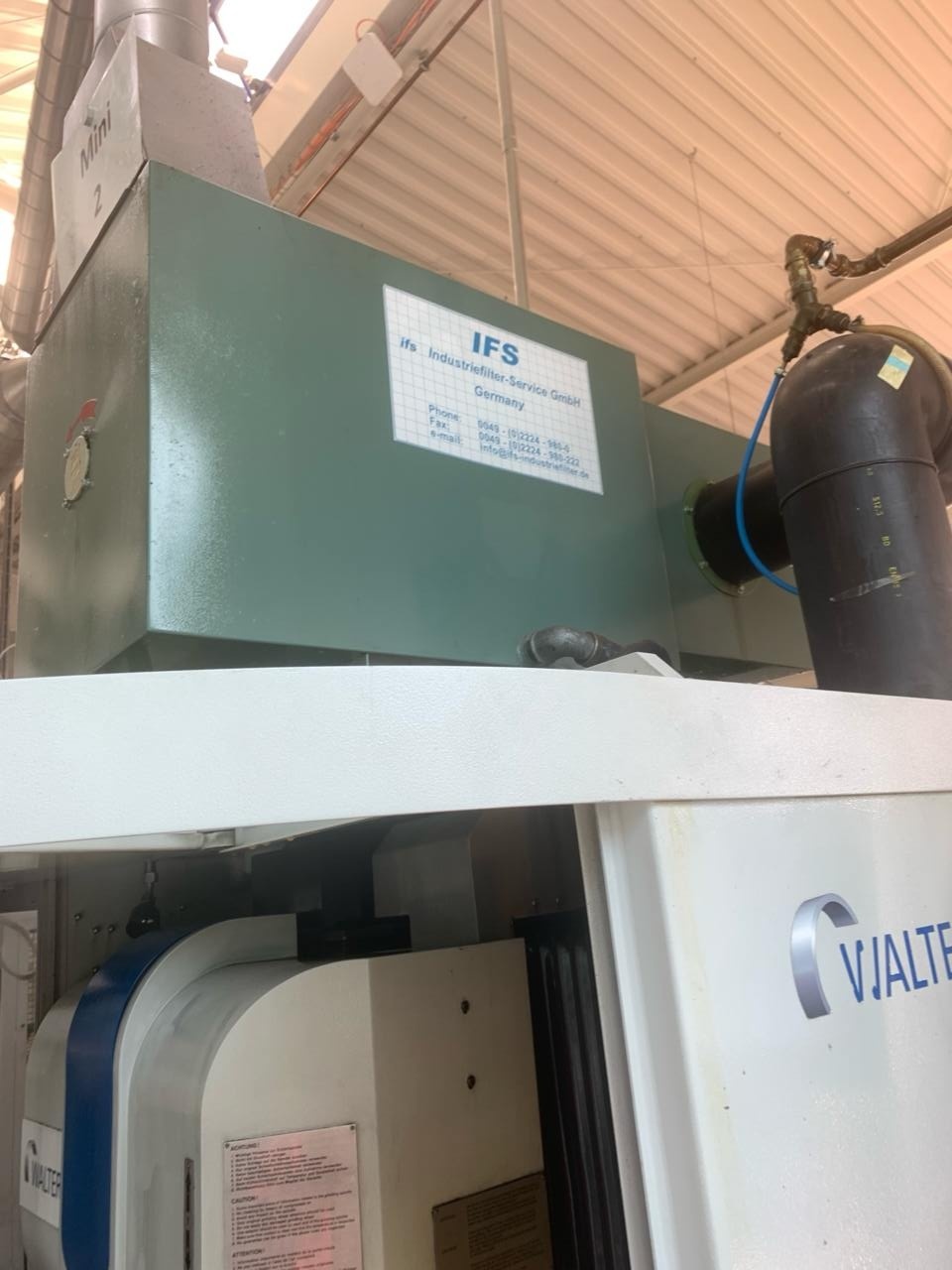

• Масляно-туманный сепаратор СОЖ (IFS Industriefilter-Service GmbH)
• Система автоматического пожаротушения CO₂ (Kraft & Bauer Brandschutzsysteme GmbH)
• Интегрированная система подачи СОЖ (бак 350 л)
Доступно с | Неделя 16 / 2026 (конец марта) |
