Экструзионная линия ПНД труб/экструзионная трубная линия

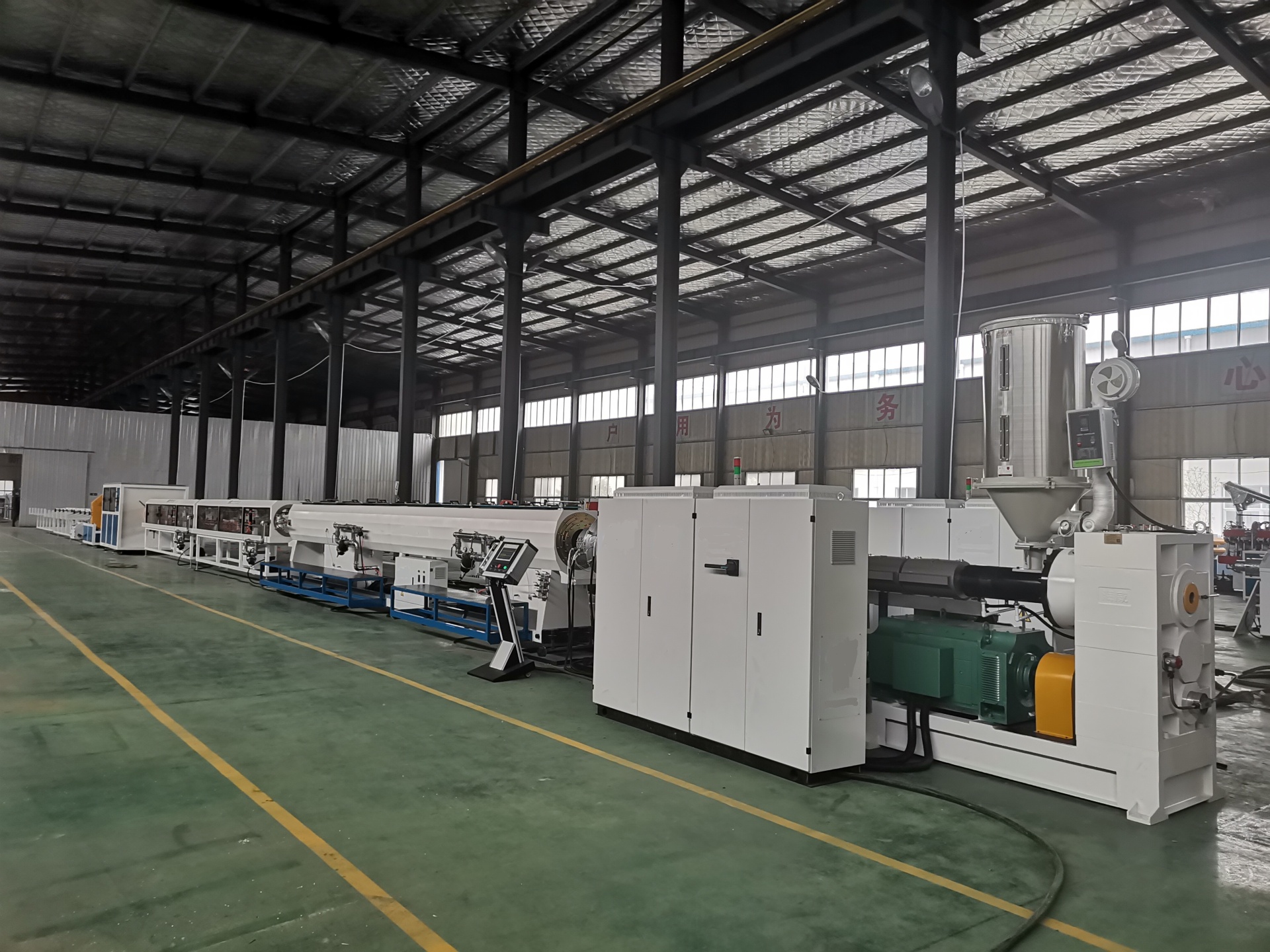

Линия по производству полиэтиленовых труб представляет собой высокоавтоматизированную непрерывную производственную систему, в основном состоящую из пяти основных подразделений: обработка сырья, экструзионное формование, формование и охлаждение, тяга и резка, а также транспортировка и контроль готовой продукции.

1. Система обработки и транспортировки сырья.

Отвечает за смешивание, сушку и транспортировку полиэтиленового сырья и маточной смеси в экструдер в соответствии с пропорцией.

Высокоскоростной миксер: равномерно смешайте частицы полиэтилена с маточной смесью и добавками.

Вакуумный питатель: автоматически транспортирует смешанное сырье в бункер экструдера под отрицательным давлением.

Сушилка: (опция) удаляет влагу из сырья, чтобы предотвратить образование пузырей в трубе.

2. Система экструзионного формования.

Ядро производственной линии отвечает за плавку и пластификацию твердого сырья, а также экструзию трубных заготовок.

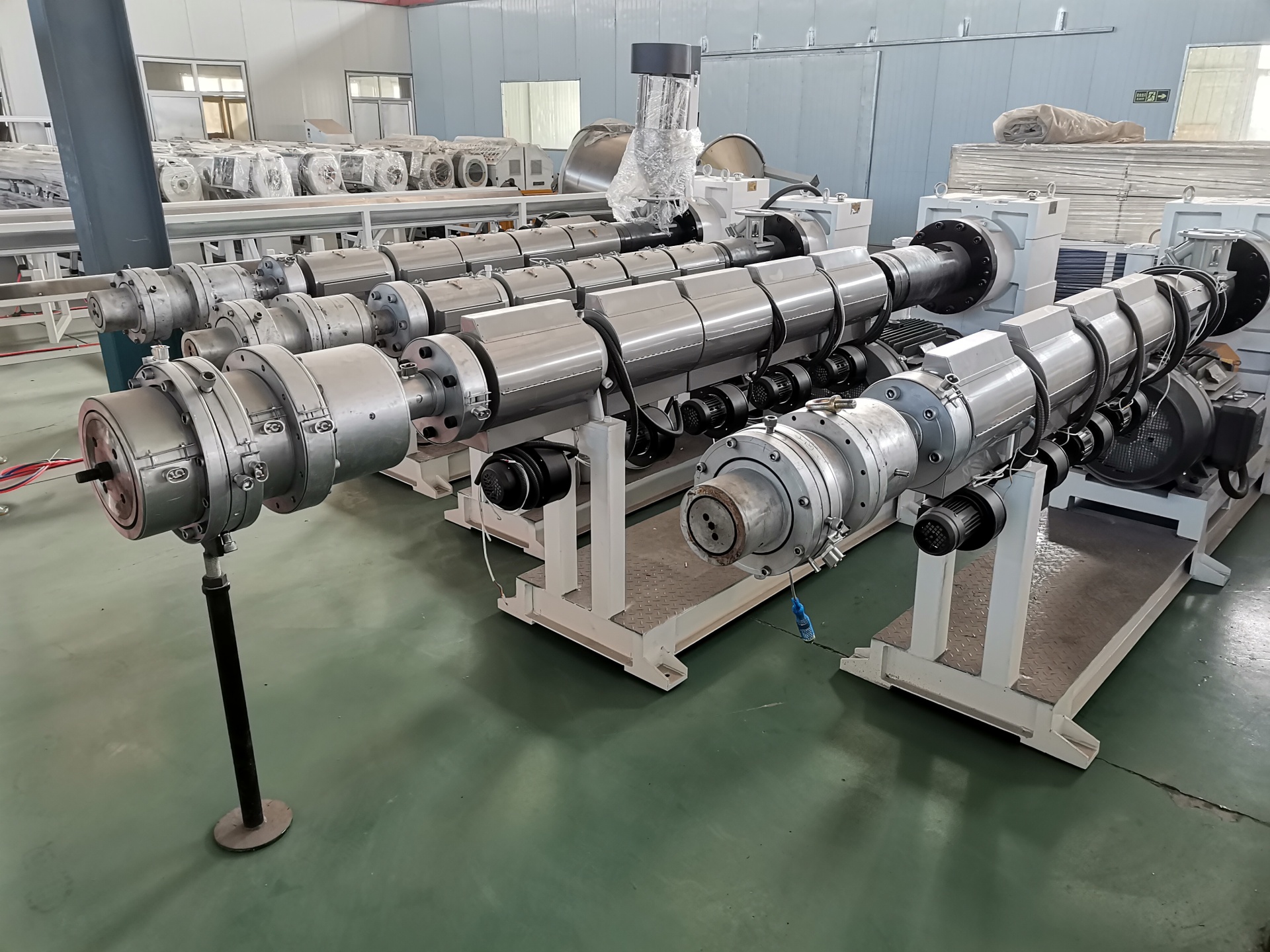

Одношнековый экструдер: нагревает, разрезает и плавит полиэтиленовое сырье для непрерывной и стабильной экструзии расплава.

Экструзионная матрица (головка): Корзинчатая или спиральная матрица обычно используется для придания расплаву трубчатого тела.

Экструдер цветной нити: (вспомогательная машина) совместно экструдирует маркировочную цветную нить на внешнюю стенку трубы.

3. Система вакуумного формования и охлаждения.

Благодаря вакуумной адсорбции и охлаждению циркуляцией воды заготовка высокотемпературной трубки точно определяется по размеру и затвердевает.

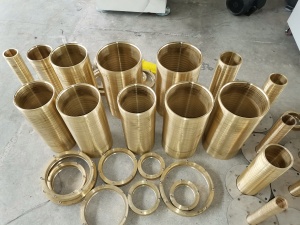

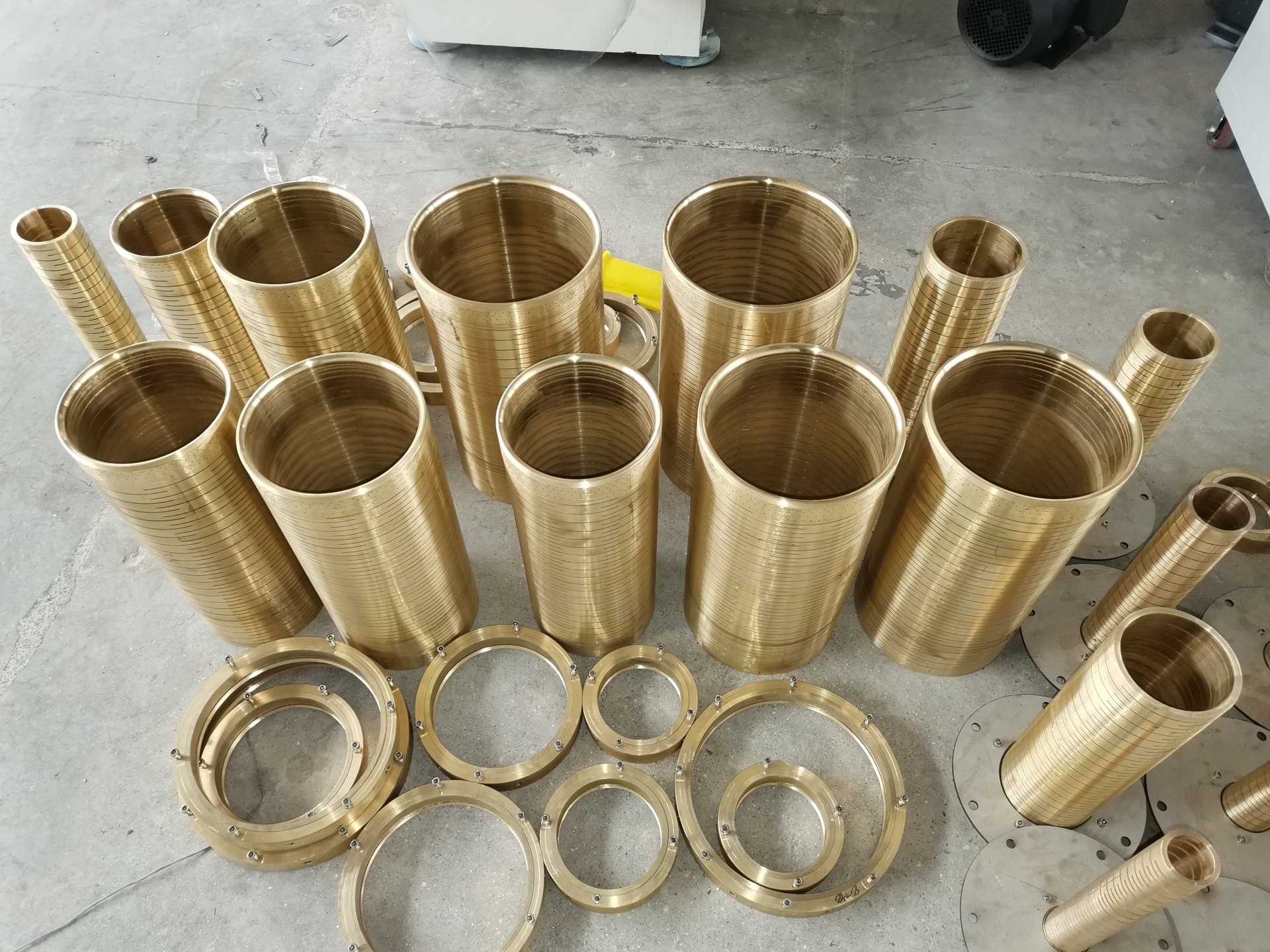

Вакуумная калибровочная камера: оснащена вакуумной камерой и распылительным устройством для точного формирования внешнего диаметра трубы.

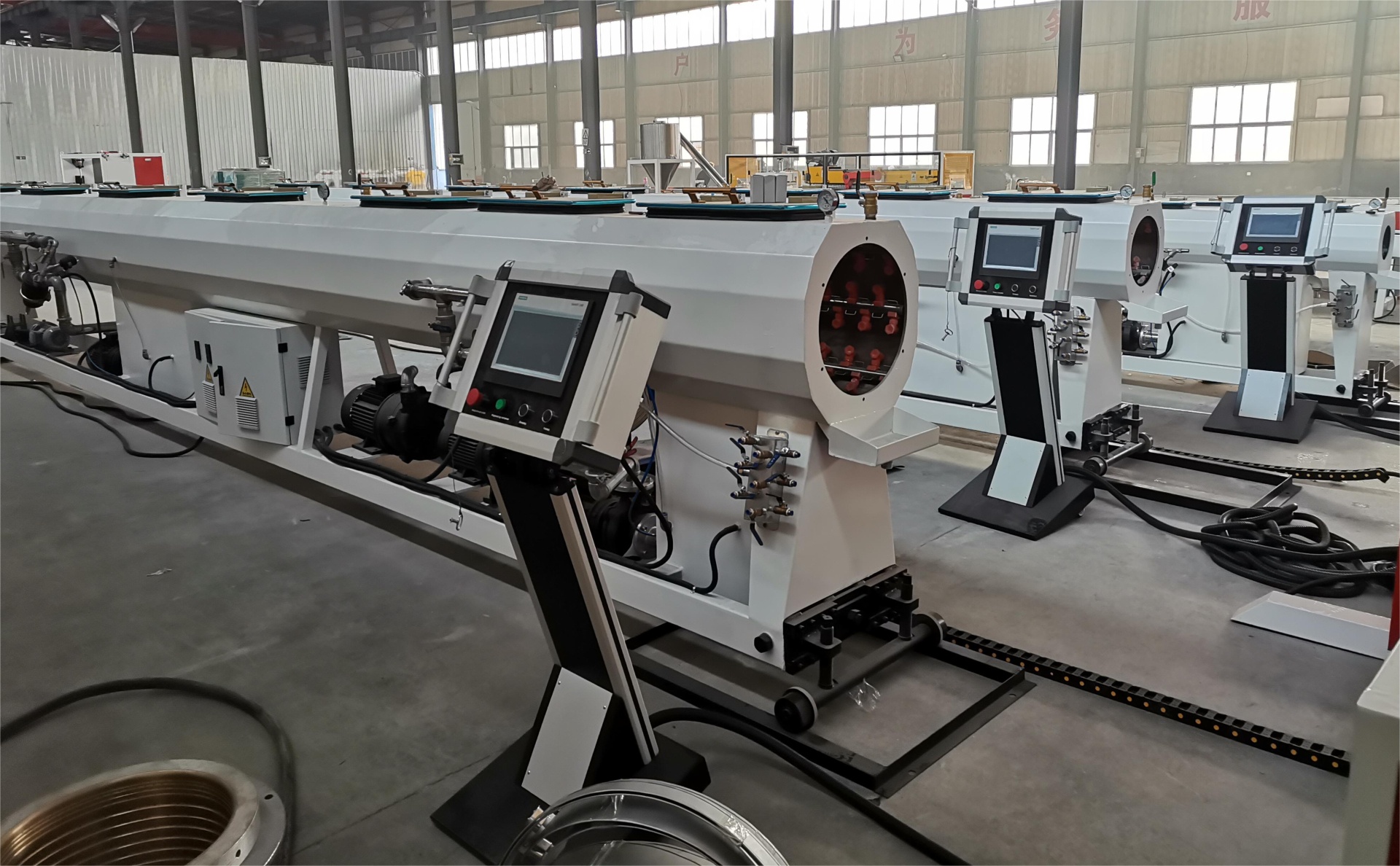

Вакуумная калибровочная коробка

4. Система тяги и резки.

Трубу тянут с постоянной скоростью и обрезают до заданной длины.

Гусеничный трактор: обеспечивает плавное и равномерное тяговое усилие для обеспечения одинаковой толщины стенок.

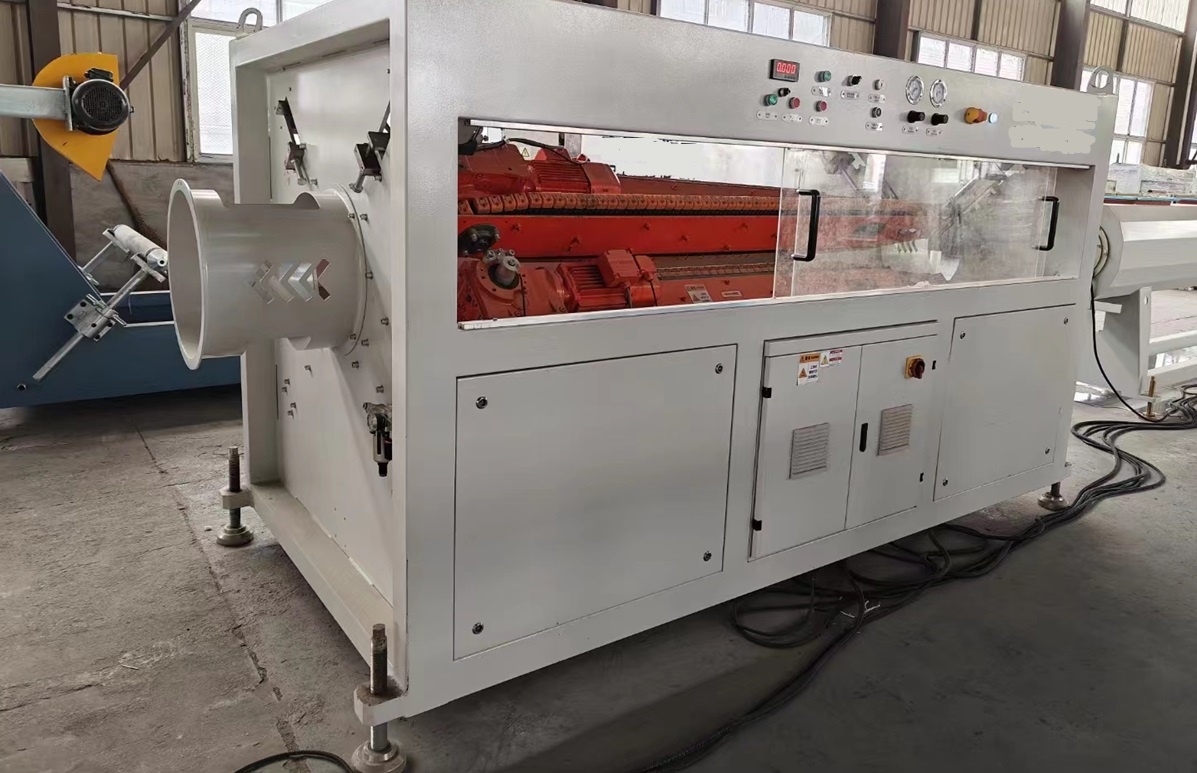

Гусеничный трактор

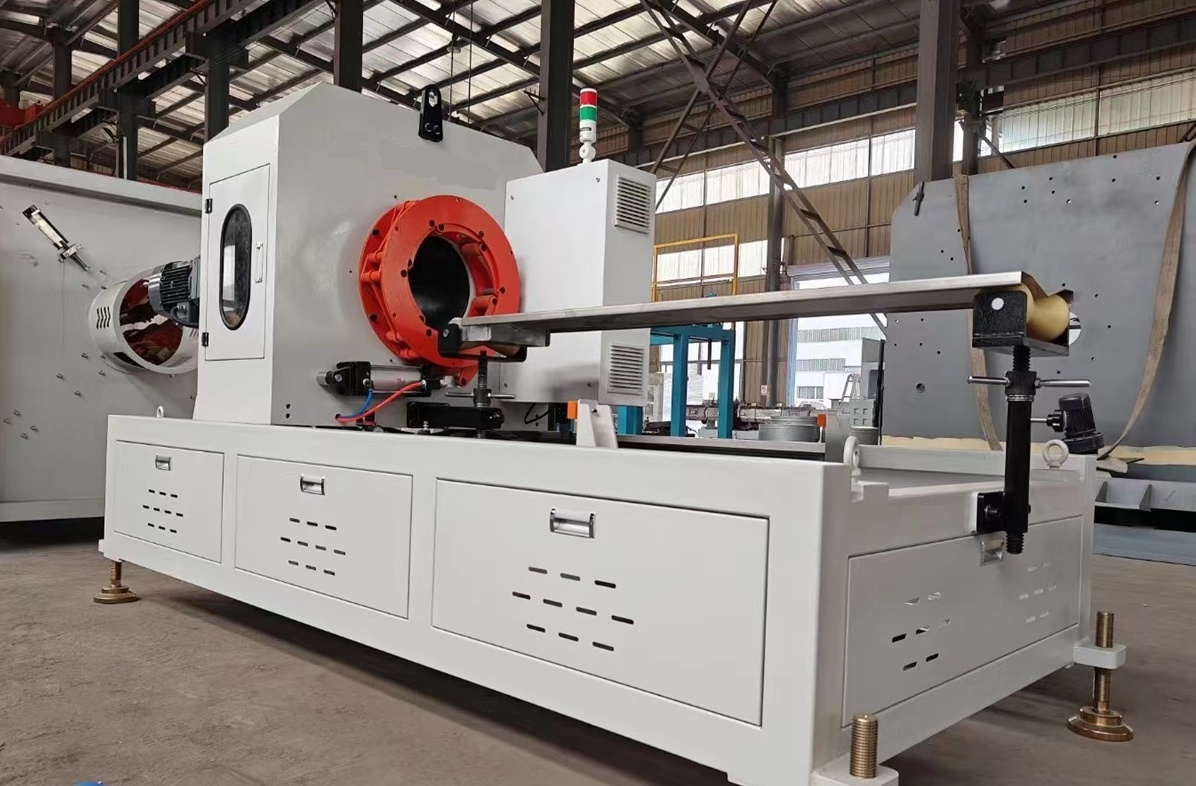

Планетарный отрезной станок/автомат для резки без стружки: высокоскоростная вращающаяся резка, гладкая резка и отсутствие пыли.

Принтер: распечатайте технические характеристики, марку, дату производства и другую информацию онлайн.

5. Система транспортировки и штабелирования готовой продукции.

Стойка для поворота/штабелирования: автоматически принимает и укладывает отрезанные прямые трубы.

Стойка для поворота труб

Намотчик: (опция) используется для автоматической намотки полиэтиленовых катушек малого диаметра.

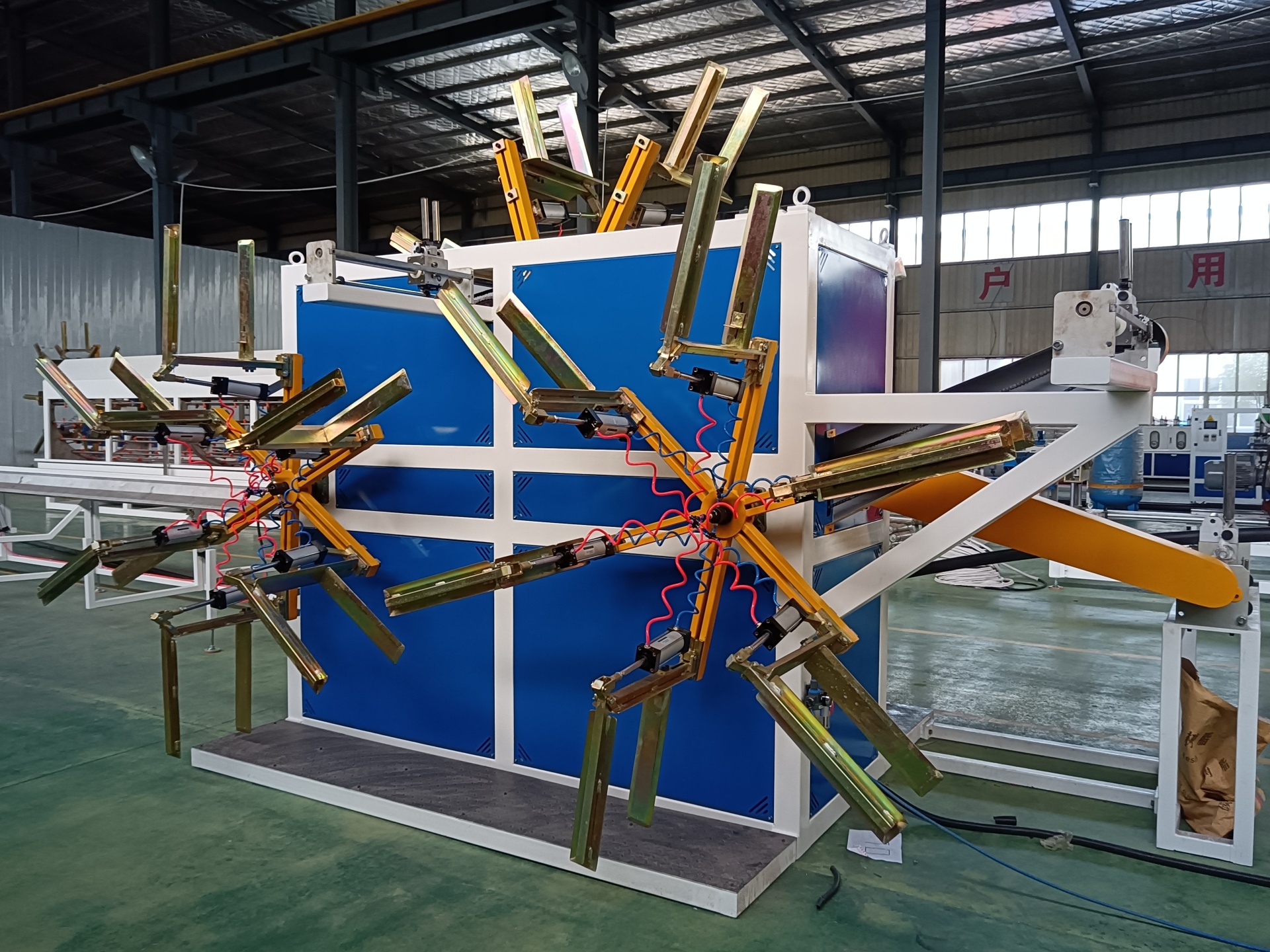

Машина для намотки полиэтиленовых труб

6. Электрическая система управления.

В центре всей линии реализована полная автоматизация процесса и контроль параметров.

Шкаф управления ПЛК: централизованно контролирует такие параметры, как температура, давление, скорость, длина и т. д.

Человеко-машинный интерфейс (HMI): работа с сенсорным экраном, отображение статуса производства в реальном времени и сигнализация о неисправностях.

Блок контроля температуры: точно контролирует температуру каждой секции экструдера и матрицы.

Краткий производственный процесс: смешивание сырья → подача → экструзия и плавление → формование пресс-форм → вакуумная калибровка → охлаждение → вытягивание → печать → резка → укладка/смотка готовой продукции.
