| Наименование параметра | УТ16П |
| Основные параметры станка |
|
| Класс точности по ГОСТ 8-82 | П |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 320 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 170 |
| Наибольшая длина устанавливаемой детали РМЦ, мм | 710 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 175 |
| Расстояние от оси шпинделя до направляющих станины (высота центров), мм | 175 |
| Шпиндель |
|
| Диаметр отверстия в шпинделе, мм | 30 |
| Диаметр прутка, проходящего через отверстие в шпинделе, мм | 25 |
| Частота вращения шпинделя, об/мин | 40..2000 |
| Количество прямых/ обратных скоростей шпинделя | 18 |
| Центр в шпинделе по ГОСТ 13214-67 | Морзе 5 |
| Конец шпинделя по ГОСТ 12595-72 | 5К |
| Торможение шпинделя | есть |
| Блокировка шпинделя | есть |
| Защита от перегрузок шпинделя | есть |
| Подачи |
|
| Наибольшая длина хода суппорта (каретки) — продольное перемещение, мм | 710 |
| Наибольшее поперечное перемещение суппорта, мм | 230 |
| Продольное перемещение суппорта на одно деление лимба, мм | 0,1 |
| Поперечное перемещение суппорта на одно деление лимба, мм | 0,02 |
| Наибольшее перемещение верхнего суппорта (резцовых салазок), мм | 140 |
| Перемещение верхнего суппорта на одно деление лимба, мм | 0,02 |
| Количество подач продольных/ поперечных суппорта | 40 |
| Пределы подач продольных, мм | 0,018..1,1 |
| Пределы подач поперечных, мм | 0,01..0,625 |
| Количество нарезаемых резьб метрических, мм | 35 |
| Количество нарезаемых резьб модульных, мм | 31 |
| Количество нарезаемых резьб дюймовых, мм | 26 |
| Пределы шагов метрических резьб, мм | 0,1..56 |
| Пределы шагов модульных резьб, модуль | 0,1..28 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 60..3,0 |
| Скорость быстрых перемещений продольных/ поперечных, м/мин | нет |
| Высота резца, устанавливаемого в резцедержателе, мм | 20 |

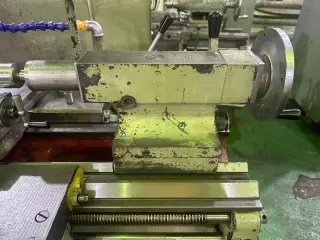

| Задняя бабка |
|
| Наибольшее перемещение пиноли, мм | 100 |
| Цена деления лимба задней бабки, мм | 0,05 |
| Центр в пиноли по ГОСТ 12595-72 | Морзе 3 |
| Поперечное смещение задней бабки, мм | ±5 |
| Диаметр сверла при сверлении стали, мм | 12 |
| Диаметр сверла при сверлении чугуна, мм | 15 |

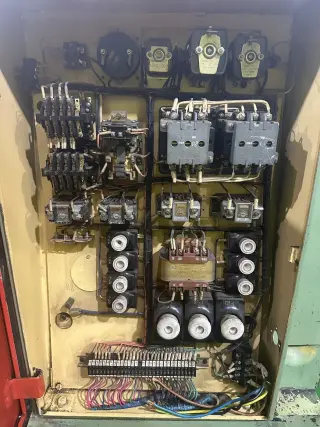

| Электрооборудование станка |
|
| Количество электродвигателей на станке | 3 |
| Мощность электродвигателя главного привода, кВт | 3,2/ 5,3 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,12 |
| Мощность электродвигателя насоса смазки, кВт | 0,09 |
| Мощность электродвигателя вентилятора, кВт | нет |
| Габариты и масса станка |
|
| Габариты станка (длина ширина высота), мм | 2290 х 1150 х 1395 |
| Масса станка, кг | 1800 |
