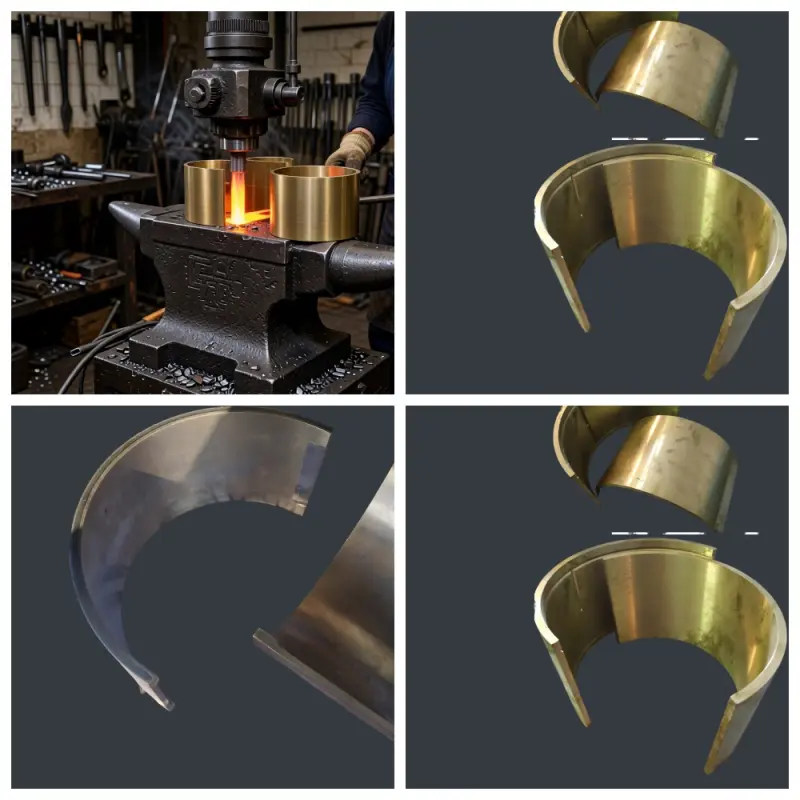

Технологический регламент изготовления бронзовых вкладышей для кривошипных прессов

Настоящий документ регламентирует последовательность и ключевые параметры производственного цикла по изготовлению бронзовых подшипниковых вкладышей, предназначенных для установки в узлы трения (подшипники скольжения) кривошипных горячештамповочных прессов. Соблюдение нижеизложенных процедур является обязательным для обеспечения соответствия продукции требованиям конструкторской документации и стандартам предприятия.

1. Входной контроль сырья

На начальном этапе производства осуществляется входной контроль исходного материала — оловянистой бронзы марки БрО5Ц5С5 (или иной, согласно спецификации) в виде литых заготовок (слябов) или пруткового проката. Контроль включает:

Визуальный осмотр на предмет отсутствия поверхностных дефектов: трещин, раковин, неслитин, шлаковых включений.

Проверку сертификатов качества от поставщика на соответствие химического состава бронзы нормативным значениям.

Геометрический контроль размеров заготовки с использованием универсального измерительного инструмента (штангенциркуль, микрометр) для подтверждения пригодности к дальнейшей механической обработке.

При выявлении несоответствий партия сырья подлежит возврату поставщику.

2. Механическая обработка

Процесс механической обработки выполняется на станках с ЧПУ и состоит из нескольких последовательных операций:

2.1. Токарная обработка (черновая и чистовая)

Заготовка устанавливается в токарный патрон. В ходе черновой обработки производится снятие основного припуска для приближения ее геометрии к форме готового изделия. На этапе чистовой токарной обработки достигается требуемая точность наружных цилиндрических поверхностей и формируются технологические базы для последующих операций. Применяется режущий инструмент с твердосплавными пластинами, используются СОЖ для предотвращения перегрева и улучшения качества поверхности.

2.2. Расточка внутренней поверхности

Ключевая операция, выполняемая на вертикальном или горизонтальном расточном станке. С помощью специализированного резца формируется внутренняя рабочая поверхность вкладыша. Обеспечивается достижение номинального внутреннего диаметра с заданным полем допуска (как правило, посадка с зазором H7/g6 или аналогичная). Параметр шероховатости Ra после финишного прохода не должен превышать 0,8 мкм.

2.3. Фрезерование пазов и масляных каналов

Для обеспечения системы смазки на торцевых поверхностях вкладыша выполняются пазы (смазочные канавки), а во внутреннюю рабочую поверхность фрезеруются маслоподводящие отверстия. Операция выполняется на вертикально-фрезерном станке дисковыми или концевыми фрезами. Геометрия и расположение канавок строго соответствуют чертежу.

2.4. Сверление крепежных отверстий

По завершении основных формообразующих операций в теле вкладыша сверлятся и при необходимости разворачиваются крепежные отверстия под стопорные болты или шплинты.

3. Термическая обработка и стабилизация

Готовые вкладыши подвергаются термической обработке в шахтной электропечи. Режим термообработки (нагрев до температуры ~500-600 °C, выдержка, медленное охлаждение вместе с печью) направлен на снятие внутренних напряжений, возникших в процессе механообработки. Данная процедура предотвращает коробление и изменение геометрических размеров вкладыша в процессе его эксплуатации.

4. Контроль качества готовой продукции

Каждый изготовленный вкладыш проходит многоступенчатый контроль:

Геометрический контроль: проверка всех наружных, внутренних и линейных размеров с применением предельных калибров, нутромеров и координатно-измерительной машины (КИМ).

Контроль шероховатости: измерение параметра Ra рабочей поверхности профилометром.

Визуально-инструментальный контроль: проверка на отсутствие заусенцев, следов от инструмента и других механических повреждений.

Маркировка: годное изделие клеймится несмываемой краской или ударным способом с указанием номера партии и даты выпуска.

Изделия, успешно прошедшие контроль, упаковываются в индивидуальную тару с амортизирующими прокладками для исключения повреждений при транспортировке и хранении. Продукция сопровождается паспортом качества.
