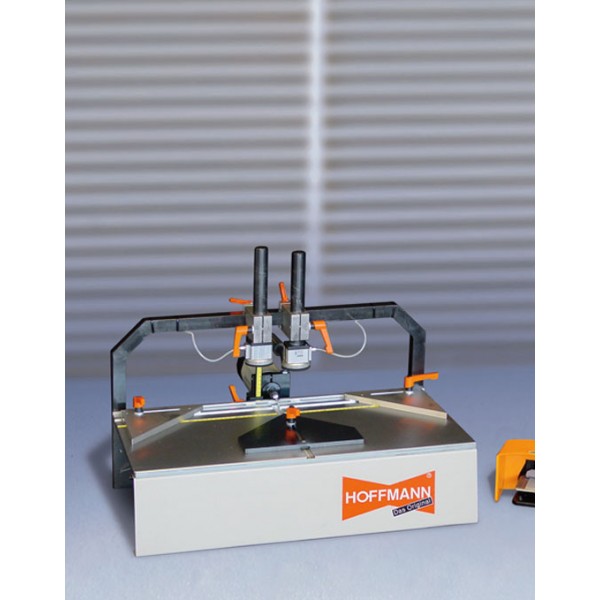

Настольный фрезерный станок MU-2H для горизонтального фрезирования под шпонку «Ласточку» от фирмы HOFFMANN (Германия) предназначен для фрезерования одного горизонтального паза под "ласточку" в торце детали за один рабочий цикл. Настольный фрезерный станок MU-2H имеет пневматический прижим заготовки и ручную подачу фрезы. Пазы фрезеруются под "ласточки" размеров W1 / W2 / W3/ W4. Применяется в производстве окон (угловые соединения створок и коробок).
Эксплуатация:
С
помощью ножной педали осуществляется зажим заготовки. На задней части
станка устанавливаются и регулируются ограничители длины. Затем оператор
запускает двигатель и перемещает блок горизонтально по направляющим,
выполняя шпоночный паз. Когда блок доходит до ограничителя,
соответствующего заданной длине, он возвращается в центральное
положение. Двигатель возвращается и обрабатываемая деталь освобождается.
Технические характеристики:
- Напряжение:
- 230В, 50/60 Гц
- Мощность:
- 1000 Вт
- Рабочее давление:
- 6 атм
- Электродвигатель:
- 1 x 1000Вт
- Число оборотов:
- 34000 об/мин.
- Управление/зажимы:
- Ручное/пневматические
- Высота обрабатываемой детали:
- 110 мм
- Глубина фрезерования:
- H:0-80 мм / B 0-250 мм
- Диаметр вытяжн.патрубка:
- Ø60 мм
- Размер шпонки ласточка:
- W-1 / 2 / 3 / 4
- Габариты: (L x B x H):
- 700 / 600 / 500 mm
- Масса:
- 33 кг
