| Технические характеристики резервуара для битума |

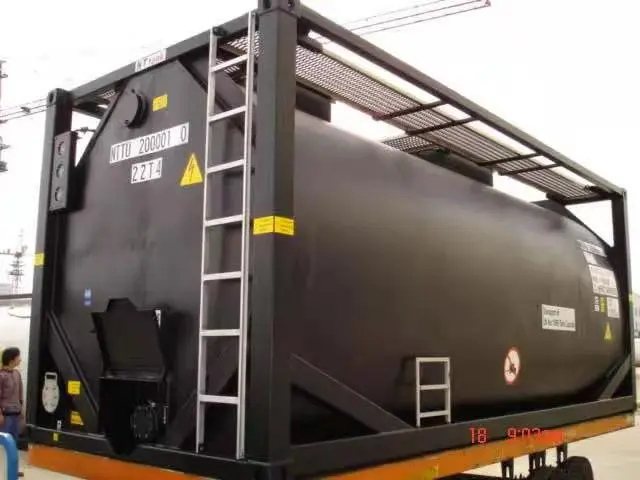

| Тип танка | Стандартный 20-фут танк-контейнер, полнокаркасная рама, тип UN Portable Tank T3, | с изоляцией и подогревом. |
| Размеры рамы | длина20’ (6058°-6 ) | ширина 8’ (2438°-5 ) | высота8’6” (2591°-5 ) |
| Расстояние между центрами отверстий угловых фитингов, мм | по длине 5853±4'5 | по ширине 2259±4 |
| Емкость | 24,000 литров (-2%, 0%) |
| Общая емкость (за вычетом внутренних нагревательных труб) | 22,800 литров ±2% |
| Максимальная масса брутто | 30,480 кг |
| Тара (расчетная) | 6,100 кг +/- 5% |
| Макс полезная нагрузка | 24,380 кг |
| Рабочее давление | 1.76 Бар/0.176 МПа |
| Испытательное давление | 2.65 Бар/0.265 МПа |
| Допустимый вакуум | 0.41 Бар/0.041 МПа |
| Расчетная температура | 400C to +1700C |
| Материал сосуда | 16MnDR или SA516GR70 (сталь конструкционная низколегированная) |
| Толщина оболочки | 6 мм |
| Толщина днищ | 6 мм после формовки |
| Допуск на коррозию | 1 мм (макс.) |
| Материал рамы | GB/T 1591-94-Q345D (Низколегированная высокопрочная конструкционная сталь) |
| Материал оболочки | Q345D (Низколегированная высокопрочная сталь) |
| Угловые фиттинги | ISO 1161 - 8 ед. |
| Рентгенография | Оболочка – ASME (частично), днища - ASME (полностью) |
| Перевозимый груз | Битум |
| Штабелирование | В высоту 10ед. |
| Инспекционное агентство | Регистр Ллойда (Lloyd's Register – LR) |
| Фурнитура и аксессуары |

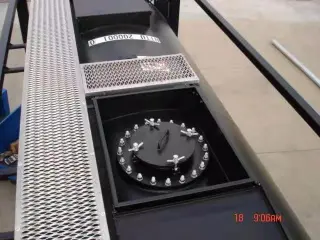

| 1. Люк-лаз | 1 х люк-лаз диаметром 500мм с загрузочным/смотровым люком на 4 болтах, предохранительным клапаном и клапаном воздушной (газовой) магистрали |
| 2. Узел предохранительного клапана | 1 x 2 ½ ”предохранительный клапан BSP без пламепрерывающей сетки, с манометром | Установленное давление: 2,19 бар, без вакуума | Примечание: клапан установлен в люк |
| 3. Клапан воздушной (газовой) магистрали | 1.5” BSP шаровой клапан воздушной (газовой) магистрали с заглушкой | Примечание: клапан установлен в люк |
| 4. Узел нижнего сливного устройства | 3” задвижка, оканчивающаяся резьбовым соединителем 3” BSP и крышкой |
| 5. Арматурный отсек | 1 верхний короб обеспечивающих защиту от пролива продукта | Отсек содержит: | - 1 х люк-лаз с загрузочным/смотровым люком на 4 болтах, предохранительным клапаном и клапаном воздушной (газовой) магистрали | - 1 x 2 ½ ”предохранительный клапан BSP без пламепрерывающей сетки, с манометром | - 1.5” BSP шаровой клапан воздушной (газовой) магистрали с заглушкой |
| 6. Система подогрева | Сдвоенные нагревательные трубы будут установлены в задней части, а выхлопные трубы - в верхней задней части. | Входные фланцы для крепления горелки, чтобы можно было установить собственное отопительное оборудование заказчика. |
| 7. Изоляция | Резервуар изолирован минеральной ватой толщиной 50 мм. Торцы резервуаров изолированы минеральной ватой. | Внешняя облицовка - лист из углеродистой стали |
| 8. Термометр | 2 шт., Термометр с двойной шкалой, от -20 ° C до 300 ° C, установлен в левой задней части. |
| 9. Площадки обслуживания | Состоят из трапов с настилом из просечно-вытяжного листа алюминия шириной 475мм |
| 10. Лестница | Алюминиевая, противоскользящая | Расположена справа сзади |
| 11. Заземление | На нижней поперечной балке задней торцевой рамы установлены пластина и винт для подсоединения кабеля заземления контейнера. |
| 12. Пенал для документов | Пластиковый тубус в задней части справа |
| 13. Таблица с данными | Совместные данные в соответствии с кодом изделия |
| 14. Внутренняя обработка емкости | Продольные и круговые сварные швы, стяжки опорных кронштейнов – | после сварки огрунтованы и отполированы | Вся внутренняя поверхность химически очищается после завершения всех сварных и монтажных операций |
| 15. Внешняя обработка | Внешняя поверхность резервуара очищается после завершения всех сварочных и испытаний. |
