Где:
☑️«В» - станок с наибольшим диаметром устанавливаемой заготовки над станиной 630 мм, обрабатываемой заготовки над суппортом 420 мм;
☑️«Г» - станок с выемкой в станине;
☑️«Д» - диаметр цилиндрического отверстия в шпинделе 70мм;
☑️«Л» - станок с ценой деления лимба поперечного перемещения 0,02 мм;
☑️«М» - станок с механизированным приводом суппортной группы;
☑️«Ц2» - устройство цифровой индикации с фотоэлектрическими преобразователями линейных перемещений («СКБ ИС»)

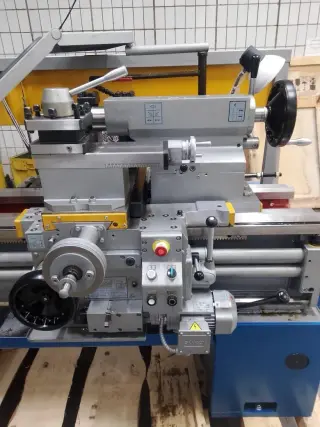

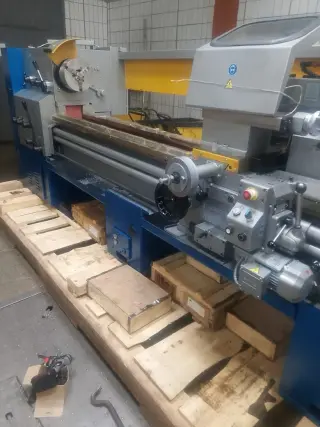

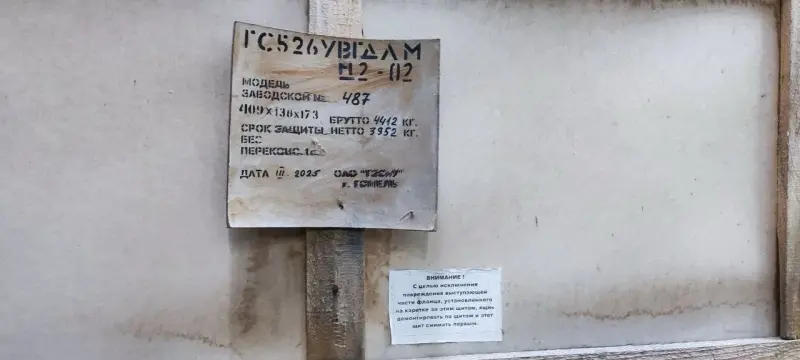

❗Станок предназначен для выполнения самых разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб❗
По всем вопросам прошу обращаться
Технические характеристики
| Наименование параметра | Значение |
| Показатели заготовки, обрабатываемой на станке | |
| Наибольший диаметр обрабатываемой заготовки | |
| над станиной, мм | 500 |
| над суппортом, мм | 420 |
| Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 840 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 70 |
| Наибольшая длина устанавливаемой заготовки (при установке в центрах), мм | 2000 |
| над выемкой в станине, мм | 235 |
| Высота центров над направляющими станины, мм | 320 |
| Показатели инструмента, устанавливаемого на станке | |
| Наибольшая высота резца, устанавливаемого в резцедержателе, мм | 25 |
| Показатели основных и вспомогательных движений станка | |
| Количество скоростей шпинделя: | |
| прямого вращения | 22 |
| обратного вращения | 11 |
| Пределы частот вращения, об/мин | 16-2000 |
| Количество подач суппорта | |
| продольных | 24 |
| поперечных | 24 |
| Пределы подач суппорта, мм/об | |
| продольных | 0,05…2,8 |
| поперечных | 0,025…1,4 |
| Пределы шагов нарезаемых резьб | |
| метрических, мм | 0,5…112 |
| модульных, модуль | 0,5…112 |
| дюймовых, число ниток | 56…0,5 |
| питчевых, питч | 56…0,5 |
| Скорость быстрых перемещений суппорта, м/мин | |
| продольных | 3,6 |
| поперечных | 1,8 |
| Показатели силовой характеристики станка | |
| Мощность привода главного движения, кВт | 11 |
| Мощность привода быстрых перемещений, кВт | 0,37 |
| Мощность привода охлаждения, кВт | 0,18 |
| Мощность насоса смазки, кВт | 0,25 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 11,8 |
| Суммарная потребляемая мощность станка, (наибольшая), кВт | 12,37 |
| Показатели габарита и массы станка | |
| Габаритные размеры станка, мм, не более | |
| Длина | 3880 |
| Ширина | 1265 |
| Высота | 1430 |
| Масса станка, кг, не более | 3680 |
| Характеристика электрооборудования | |
| Род тока питающей сети | Переменный, |
| трехфазный | |
| Частота тока, Гц | 50±1 |
| Напряжение, В | 380±38 |
| Напряжение цепи управления, В | 24±2,4 |
| Напряжение цепи местного освещения, В | 24±2,4 |
| Уровень звука на рабочем месте оператора, дБа, не более | 80 |
| Технические данные шпиндельной бабки | |
| Конец шпинделя | 6К ГОСТ 12593 |
| Диаметр шпиндельного фланца, мм | 170 |
| Центр в шпинделе с конусом | Метрический |
| Технические данные задней бабки | |
| Центр пиноли с конусом | Морзе 5 по ГОСТ 13214 |
| Наибольшее перемещение пиноли, мм | 180 |
| Цена одного лимба перемещения пиноли, мм | 0,1 |
| Величина поперечного смещения корпуса, мм | ±15 |
| Технические данные суппортной группы | |
| Верхняя часть суппорта | |
| Наибольшая длина перемещения, мм | 150 |
| Цена одного деления лимба, мм | 0,05 |
| «Мертвый ход» механизма перемещения пиноли, не более | 25 делений лимба |
| Средняя часть суппорта | |
| Шкала угла поворота, град. | ±90 |
| Цена одного деления шкалы поворота, град. | 1 |
| Нижняя часть суппорта | |
| Наибольшая длина поперечного перемещения, мм | 285 |
| Цена одного деления лимба поперечного перемещения, мм на диаметр обрабатываемого изделия | 0,02 |
| «Мертвый ход» механизма перемещения пиноли, не более | 5 делений лимба |
| Каретка | |
| Наибольшая длина продольного перемещения, мм | 1935 |
| Минимальная допустимая скорость перемещения, мм/мин | 20 |
| Максимальная допустимая скорость, мм/мин | 250 |
| Цена одного деления продольного перемещения, мм | |
| лимба | 1 |
| нониуса | 0,1 |
| Класс точности станка по ГОСТ 8 | П |
