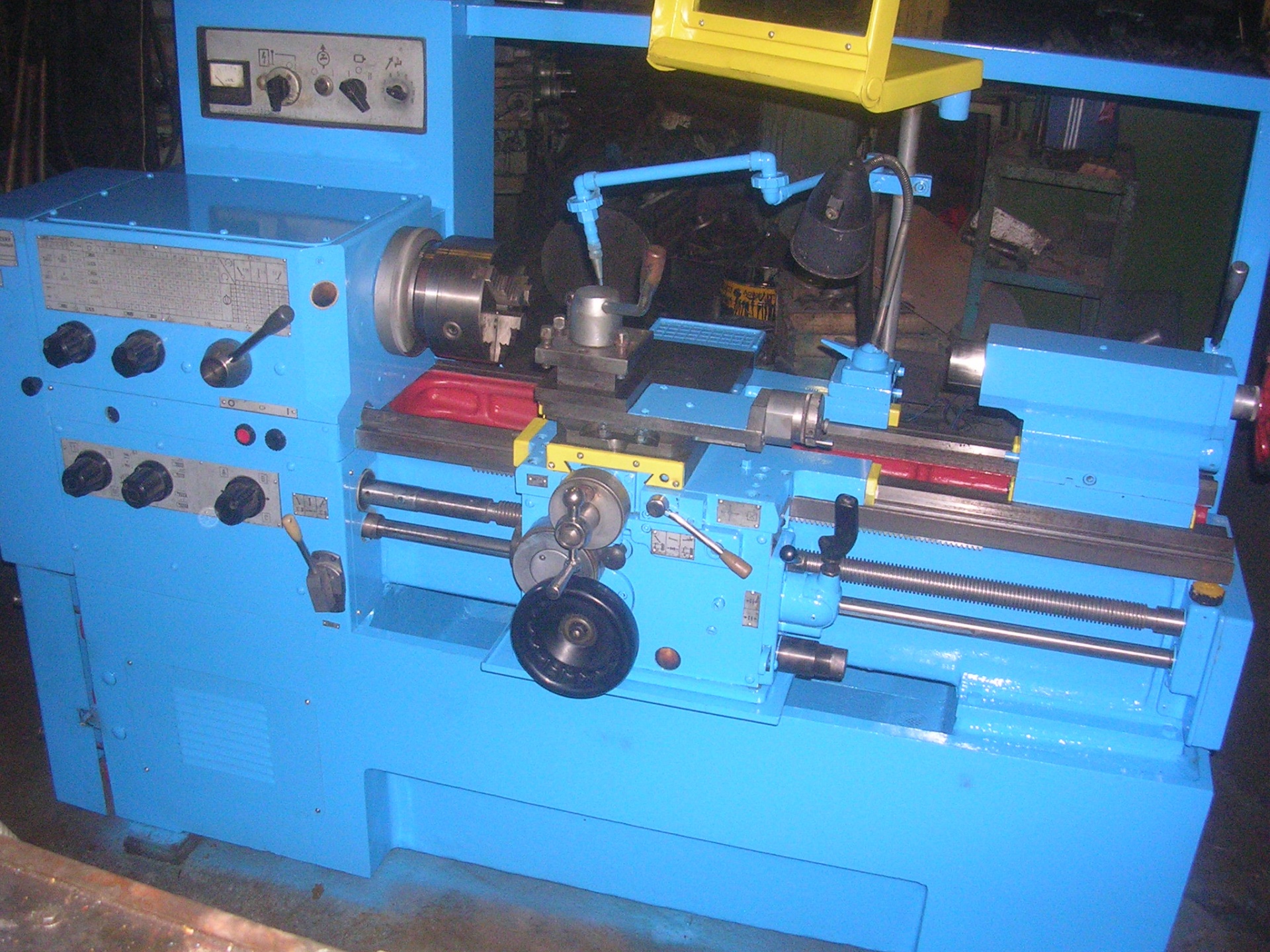

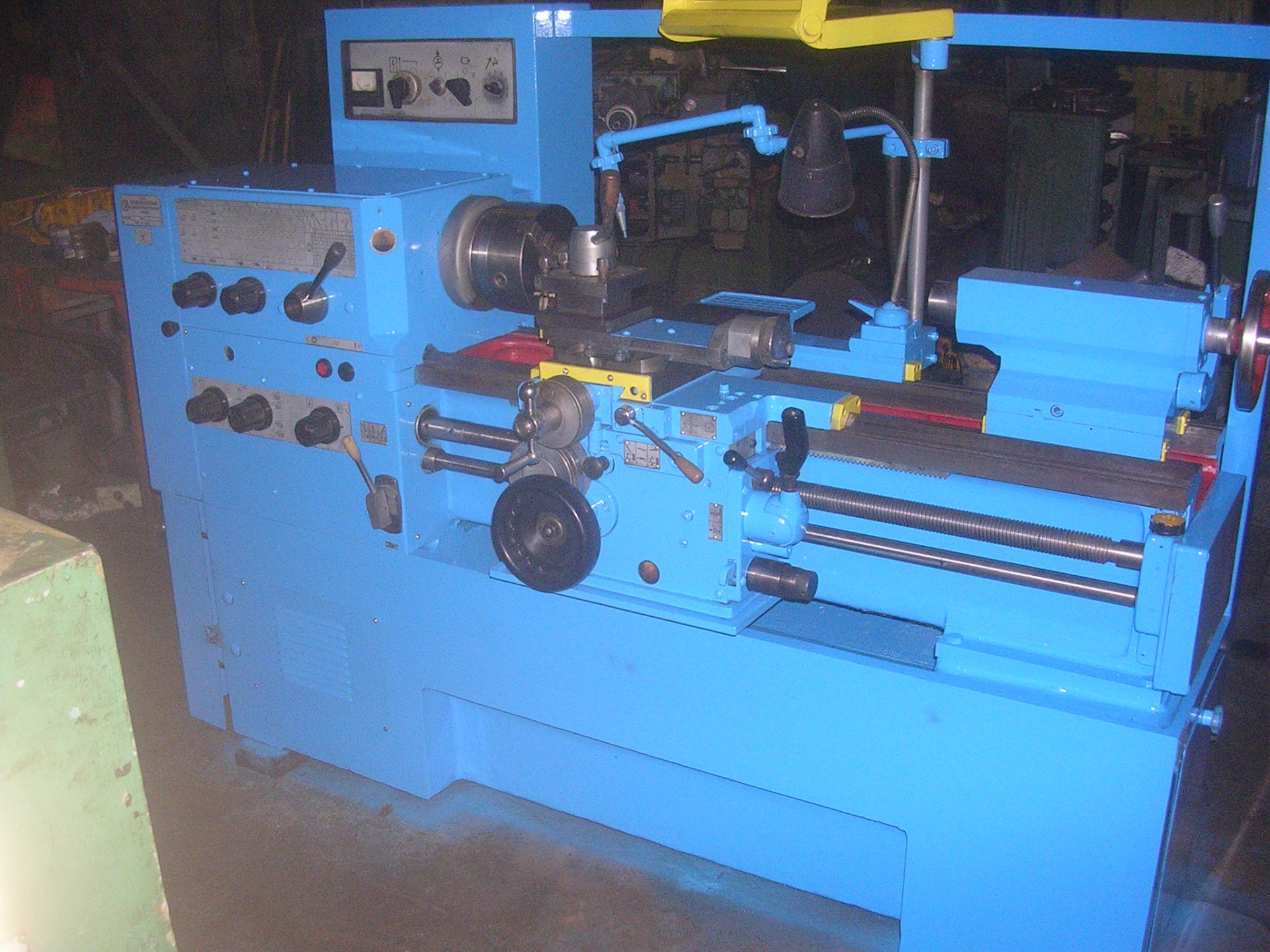

Токарно винторезный станок 16Б16П

Токарно винторезный станок 16Б16П повышенной точности предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб. Станки выпускаются с бесступенчатым приводом глав

Характеристика             16Б16П

Наибольший диаметр обрабатываемого изделия

- над станиной, мм       400/360

- над суппортом, мм    200/180

Диаметр отверстия в шпинделе, мм 45

Длина обрабатываемого изделия, мм             750

Размер конусного отверстия в шпинделе       Морзе 6

Размер центра в пиноли задней бабки            Морзе 5

Пределы чисел оборотов шпинделя, мин -1 5-2000

Пределы величин подач, мм/об

- продольных  0,05 - 2,8

- поперечных  0,025 - 1,4

Нарезание резьбы

- метрическая, шаг в мм.          0,25 - 56

- дюймовая, число ниток на 1"              112 - 0,5

- модульная, шаг в модулях    0,25 - 56

- питчевая, шаг в питчах            112 - 0,5

Точность геометрической формы цилиндрической поверхности образца, мм

- постоянство O в поперечном сечении           0,005

- постоянство O в любом сечении       0,012

Шероховатость поверхности после чистовой обработки Ra                1,25

Плоскостность торцевой поверхности, мм    0,01

Точность шага резьбы, мм       0,03

Мощность электродвигателя главного привода, кВт               5,5/7,5

Габариты станка, мм   2270x1110x1505

Вес станка, кг   2050
