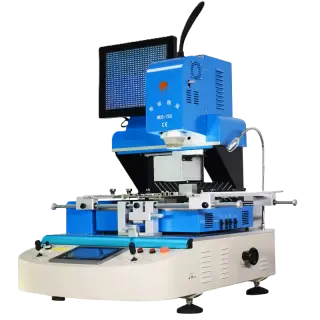

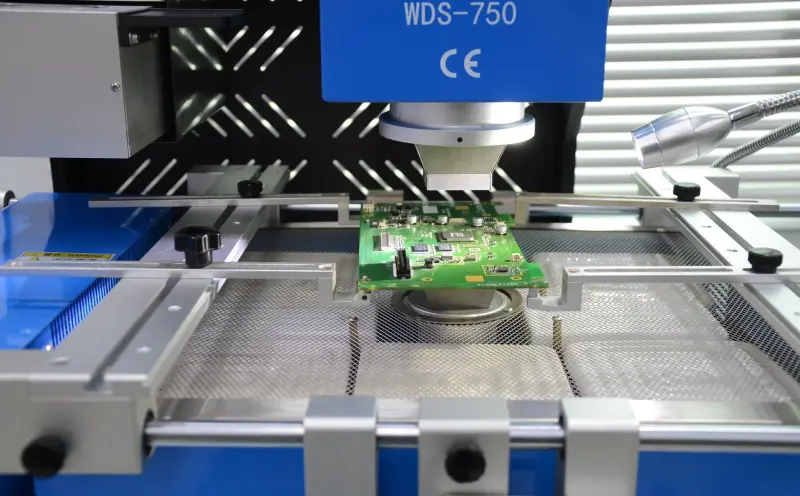

Профессиональная оптическая ремонтная станция WDS-750 предназначена для прецизионного монтажа, демонтажа, позиционирования и реболлинга всех типов поверхностно-монтируемых микросхем: BGA, CCGA, CSP, QFN, LGA, POP и сокетов. Установка оборудована высокоточной оптической системой юстировки с HD-камерой оптического разделения лучей и 200-кратным увеличением, позволяющей с высокой точностью ±0,01 мм совмещать контактные шарики микросхемы с площадками печатной платы размером до 550×480 мм.
Трехзонная комбинированная система нагрева суммарной мощностью 6800 Вт состоит из верхнего (1200 Вт) и нижнего (1200 Вт) термовоздушных нагревателей, а также широкой зоны нижнего инфракрасного преднагрева (4200 Вт), предотвращающей деформацию и термоудар многослойных печатных плат. Замкнутый контур термоконтроля с термопарой K-типа и программируемым ПИД-регулятором гарантирует удержание заданного термопрофиля с точностью ±1 °C, обеспечивая безопасность пайки термочувствительных компонентов и надежность ремонта сложной электроники.
| Технические характеристики |
|
| Максимальный размер печатной платы | 550 × 480 мм |
| Толщина плат | 0,5 – 8,0 мм |
| Максимальный размер компонента | до 120 × 120 мм (BGA, CSP, QFN, LGA, POP) |
| Суммарная электрическая мощность | 6800 Вт |
| Мощность верхнего нагревателя (термовоздух) | 1200 Вт |
| Мощность нижнего нагревателя (термовоздух) | 1200 Вт |
| Мощность нижнего ИК-преднагревателя | 4200 Вт |
| Система контроля температуры | Замкнутый контур, термопара K-типа, ПИД-регулятор |
| Точность поддержания температуры | ±1 °C |
| Точность монтажа / установки компонента | ±0,01 мм |
| Оптическое увеличение видеосистемы | до 200x (система оптического совмещения) |
| Габаритные размеры (Д × Ш × В) | 830 × 670 × 850 мм |
| Масса установки | 90 кг |
| Электропитание | 220 В, 50 Гц |
