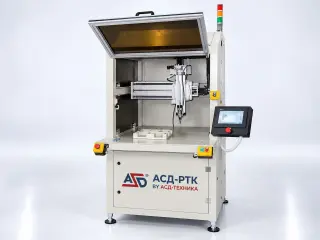

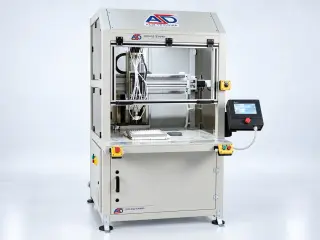

Координатный манипулятор кабинного типа для дозирования и нанесения уплотнений, компаундов и клеев

Координатный манипулятор Кабинный МК — компактная установка для автоматического дозирования и нанесения материалов внутри закрытой кабины с прозрачными стенками. Кабина защищает рабочую зону, узлы оборудования и координатные оси от пыли и механических воздействий, поэтому манипулятор подходит для лабораторий и чистых производств. Оптимален для нанесения на малогабаритные изделия.

Применение:

- нанесение уплотнительного контура из пенополиуретана и пеносиликона (технология Gasketing);

- заливка герметизирующих компаундов и эпоксидных смол;

- нанесение клеёв, клеёв-герметиков и геля;

- отверждение компонентов УФ-лампами (опция).

Отрасли: аэрокосмическая промышленность, энергетика, электроника, светотехника.

Технические характеристики:

- тип манипулятора: консольный / портальный;

- рабочая зона: до 750×500 мм (шаг изменения — 250 мм, итоговый размер согласовывается под задачу);

- скорость перемещения при нанесении: до 100 мм/с;

- точность позиционирования: ±0,2 мм;

- производительность: микродозы 0,1–1,5 г/с, малые дозы 1,5–7,5 г/с, средние 7,5–15 г/с, большие 15–50 г/с;

- память программ нанесения: 10 шт.;

- панель оператора: 7" цветной сенсорный экран;

- питание: 380 В / 50 Гц, установленная мощность 5,0 кВт;

- сжатый воздух: 50 л/мин, 6 бар.

Система управления:

- ПО ASD SmartMotion для манипулятора и ASD SmartDosing для дозирующей машины, на русском языке;

- программирование перемещений G-кодами, ширины уплотнения и начала/окончания контура — М-кодами;

- настройка соотношения компонентов, производительности, давления и параметров автоочистки смесительной камеры с панели оператора;

- быстрая смена программы в процессе работы, хранение программ в энергонезависимой памяти, загрузка с внешнего ПК.

Дозирующая часть:

- насосы с сервоприводом, точное дозирование от 0,5 г/с;

- электронная регулировка соотношения компонентов и производительности;

- система предотвращения скапывания (anti-dripping);

- смесительные головки различной производительности.

Дополнительная комплектация: автоматическая юстировка наносящего сопла, УФ-лампы отверждения, захваты для перемещения заготовок, вентиляция рабочей зоны.

Исполнение и комплектация подбираются под материал и изделие заказчика.
