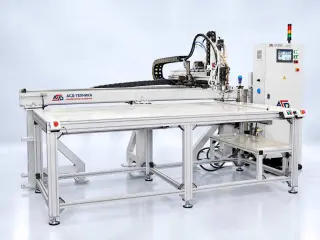

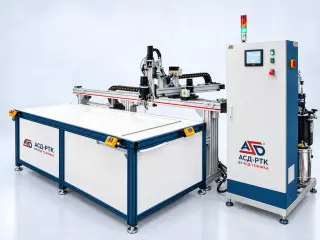

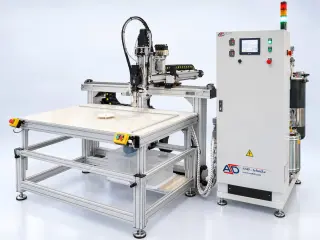

Робот-дозатор Старт МЭУ для нанесения уплотнений (гаскетинг) на мелкосерийных и средних производствах

Старт МЭУ — робот-дозатор для автоматического нанесения бесшовного уплотнения по технологии gasketing. Формирует уплотняющий контур из вспененных полиуретановых и пеносиликоновых композиций непосредственно на изделии — на поверхность или в паз, без отдельной установки готового уплотнителя.

Решение рассчитано на мелкосерийные и средние производства, которым нужно автоматизировать нанесение уплотнения без перехода к крупногабаритным высокопроизводительным линиям. Наносящий узел движется по программируемой траектории, обеспечивая точное позиционирование и равномерный контур.

Области применения:

- электротехническое оборудование: двери шкафов, пульты управления, крышки блоков питания, трансформаторы, распределительные коробки;

- светотехника: крышки светильников, фонари, корпуса осветительных приборов;

- бытовая техника: корпусные детали, элементы кухонной техники, вытяжные шкафы;

- приборостроение: корпуса приборов и защитные кожухи;

- производство фильтров;

- упаковка и тара: крышки, банки, бочки, щиты;

- изделия со степенью защиты IP54 и выше.

Технические характеристики:

- тип манипулятора: XYZ (трёхкоординатный) консольный;

- рабочая зона: 1250×750×70 или 2250×1000×70 мм;

- ширина уплотнения: 8–16 мм;

- скорость перемещения при нанесении: до 150 мм/с;

- точность позиционирования: ±0,1 мм;

- смесительное устройство: динамическое;

- реакторы компонентов: 2 шт. (А и Б) по 10 л;

- соотношение смешения: от 100:15 до 100:100;

- вязкость компонентов: от 15 до 100 000 мПа·с;

- контроль минимального уровня и температуры в реакторах А и Б;

- рециркуляция компонентов А и Б, насыщение воздухом компонента А;

- питание: 380 В, 50 Гц, установленная мощность до 3 кВт;

- габариты (Д×Ш×В): до 4000×2500×2200 мм; масса до 800 кг.

Система управления ASD SmartMotion на базе ПЛК, разработана специально для gasketing:

- программирование и контроль процесса с панели оператора;

- настройка соотношения компонентов и производительности подачи смеси;

- быстрая смена программы без остановки производства;

- контроль давления в линиях насосов и минимального уровня компонентов;

- контроль времени до автоочистки смесительной камеры с учётом жизнеспособности смеси.

Может комплектоваться рабочим столом, оснасткой и дополнительными узлами для интеграции в техпроцесс. Конфигурация подбирается под размеры изделия, ширину уплотнения, материал и производительность. Ориентировочный срок изготовления — 90 дней.
