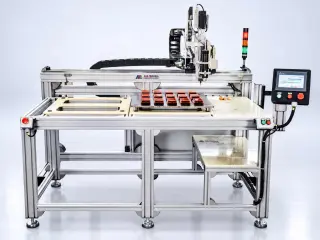

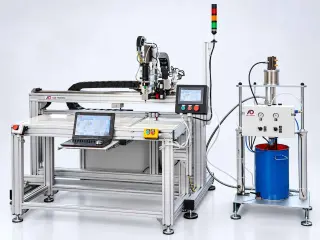

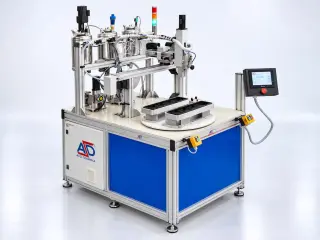

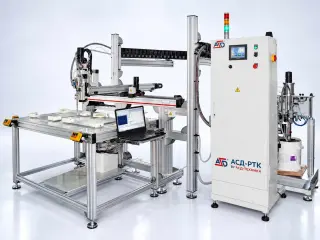

Робот-дозатор Старт МЭГ для автоматического нанесения герметика, клея-герметика и термопасты

Старт МЭГ — робот-дозатор для автоматического нанесения однокомпонентного герметика, клея-герметика и термопасты по программируемой траектории. Применяется в серийном производстве, где нужны высокая точность, повторяемость контура и стабильный объём материала от изделия к изделию.

Наносящий узел перемещается по заданной траектории и наносит материал на плоские поверхности, пазы, отбортовки, наклонные участки и элементы сложной геометрии. Это позволяет автоматизировать герметизацию, снизить влияние ручного труда и перерасход материала.

Назначение:

- герметизация прокладок, в том числе формованных прокладок ДВС, узлов и агрегатов техники;

- герметизация светодиодов, вклейка стёкол и линз;

- конструкционная склейка корпусных изделий;

- нанесение теплоотводящих составов на элементы сборок и создание теплоотводящих слоёв на корпусах.

Области применения:

- автомобильные компоненты, оптика и автоэлектроника;

- бытовые приборы и корпусные изделия;

- светодиодные линейки, модули, светильники и прожекторы;

- промышленная электроника, блоки питания и LED-драйверы;

- датчики, сенсоры, управляющие модули;

- элементы мониторов и ЖК-дисплеев.

Технические характеристики:

- тип манипулятора: консольный;

- рабочая зона: от 1000×500 мм;

- скорость перемещения при нанесении: до 150 мм/с;

- точность позиционирования: ±0,2 мм;

- смесительное устройство: без смешения (однокомпонентные материалы);

- тара: картриджи 310 и 600 мл, тандемные картриджи, канистры до 50 л, бочка 200 л;

- объём реакторов: 10 л (24, 43, 100 л);

- панель оператора: 7" цветной сенсорный экран;

- питание: 380 В / 50 Гц, установленная мощность 5,0 кВт;

- сжатый воздух: 50 л/мин, 6 бар.

Система управления:

- ПО ASD SmartMotion и ASD SmartDosing на русском языке;

- программирование перемещений G-кодами, ширины контура и начала/окончания траектории — M-кодами;

- быстрая смена программы в процессе работы, хранение программ в энергонезависимой памяти;

- загрузка программ с внешнего ПК по Ethernet, по Wi-Fi — опция;

- подготовка траекторий графическими построениями на ПК и импорт чертежей.

Журнал и отчёты:

- учёт операций нанесения по номеру заказа и оператору;

- учёт расхода материала и технологических параметров;

- выгрузка отчёта в MS Excel на flash-носитель.

Опция: автоматическая корректировка положения иглы с лазерным устройством.

Конфигурация подбирается под тип и вязкость герметика, способ подачи, размеры изделия и рабочую зону. Поставляется как самостоятельный робот-дозатор или в составе роботизированного комплекса.
