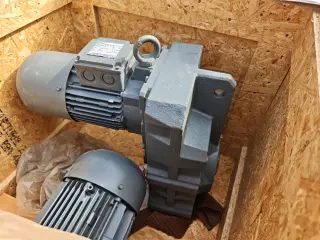

Мотор-редуктор цилиндрический плоский BAUER BF20-04/D08XA4-S/ESX010A9HA/SP, 0,75 кВт, 39,5 об/мин, вал 30 мм

Мотор-редуктор BAUER BF20-04/D08XA4-S/ESX010A9HA/SP — плоский цилиндрический промышленный привод с параллельным расположением валов, производства немецкой компании Bauer Gear Motor. Относится к серии BF — семейству надсадных мотор-редукторов, разработанных для установки непосредственно на вал исполнительного механизма без соединительной муфты. Применяется в конвейерных системах, мешалках, подъёмниках, дозирующих устройствах, упаковочных линиях и другом оборудовании, где важны минимальные габариты привода и надёжность при длительной эксплуатации. Технические характеристики Расшифровка маркировки BF — тип мотор-редуктора: плоский цилиндрический с параллельными валами (надсадной) 20 — типоразмер редуктора (диапазон момента до 400 Нм, вал 25/30 мм) 04 — код исполнения редуктора (крепёжный фланец со сквозными отверстиями) D08 — трёхфазный асинхронный электродвигатель, типоразмер 08 по IEC X — обозначение конструктивной модификации A4 — конструктивное исполнение двигателя, 4 полюса (синхронная скорость 1500 об/мин) -S — исполнение с цельным (сплошным) выходным валом ESX010A9HA — код моторных опций (термисторная защита, тип подключения, уплотнения) SP — специальное исполнение, отличное от стандартного каталога Конструктивные особенности Параллельное расположение валов — главная особенность серии BF. В отличие от угловых редукторов серии BK с валами под углом 90°, мотор-редукторы BF имеют валы, расположенные параллельно в одной плоскости. Это даёт минимальную строительную высоту и позволяет монтировать привод в стеснённых условиях. Плоский корпус с отлитым моментным рычагом упрощает установку и исключает необходимость в дополнительных опорных конструкциях. Надсадной принцип монтажа — редуктор устанавливается непосредственно на цельный вал исполнительного механизма. Соединительная муфта не требуется, что снижает стоимость монтажа, убирает дополнительные точки отказа и уменьшает общие габариты привода. Моментный рычаг (torque arm) воспринимает реактивный момент и фиксирует редуктор от проворота. Цельный выходной вал диаметром 30 мм (исполнение -S) обеспечивает жёсткую передачу крутящего момента 133 Нм через шпоночное соединение. При типоразмере BF20 доступны диаметры вала 25 и 30 мм — выбранное исполнение с 30 мм соответствует нагрузочной способности данного привода. Двухступенчатая цилиндрическая передача с шлифованными зубьями из легированной закалённой стали обеспечивает высокий КПД (до 96%), низкий уровень шума и долговечность. Синтетическая смазка заправляется на весь срок службы, первая замена — через 15 000 часов работы. Защита IP65 — полностью закрытый корпус защищает от пыли и водяных брызг. Это позволяет эксплуатировать мотор-редуктор на открытом воздухе, во влажных и запылённых средах без дополнительных кожухов. Монтажные возможности Мотор-редуктор BF20 поддерживает несколько вариантов установки: Надсадной монтаж — непосредственно на цельный вал исполнительного механизма через полый вал (базовый вариант для серии BF) На лапах — со сквозными или резьбовыми крепёжными отверстиями На фланце — малый или стандартный выходной фланец С помощью моментного рычага (реактивной тяги) — литой рычаг на корпусе Клеммная коробка двигателя поворачивается с шагом 90° для удобства подвода кабеля Области применения Конвейерные системы и транспортёры Промышленные мешалки и смесители Подъёмно-транспортное оборудование Дозаторы и питатели Упаковочные и сортировочные линии Оборудование пищевой и химической промышленности Зернопереработка и сельское хозяйство Вентиляционные и циркуляционные установки Преимущества Плоская конструкция — минимальная строительная высота, экономия монтажного пространства Надсадной монтаж — установка на вал без муфты, снижение стоимости и габаритов Параллельные валы — соосное расположение, удобство интеграции в существующие линии Высокий КПД до 96% — двухступенчатая цилиндрическая передача со шлифованными зубьями Долговечная смазка — первая замена через 15 000 часов, синтетическое масло на весь срок службы Защита IP65 — работа в запылённой и влажной среде без дополнительных кожухов Совместимость с частотными преобразователями — плавная регулировка скорости Универсальный монтаж — надсадной, на лапах, на фланце, через моментный рычаг Малый вес — от 28 кг, удобство транспортировки и установки Мотор-редуктор BAUER BF20-04/D08XA4-S/ESX010A9HA/SP — компактный надсадной привод для промышленного оборудования с низкой скоростью вращения и небольшим крутящим моментом. Поставка со склада и под заказ. Гарантия производителя.
