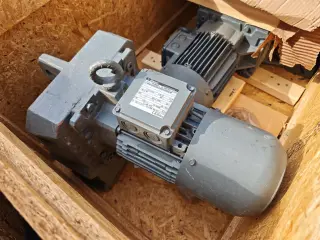

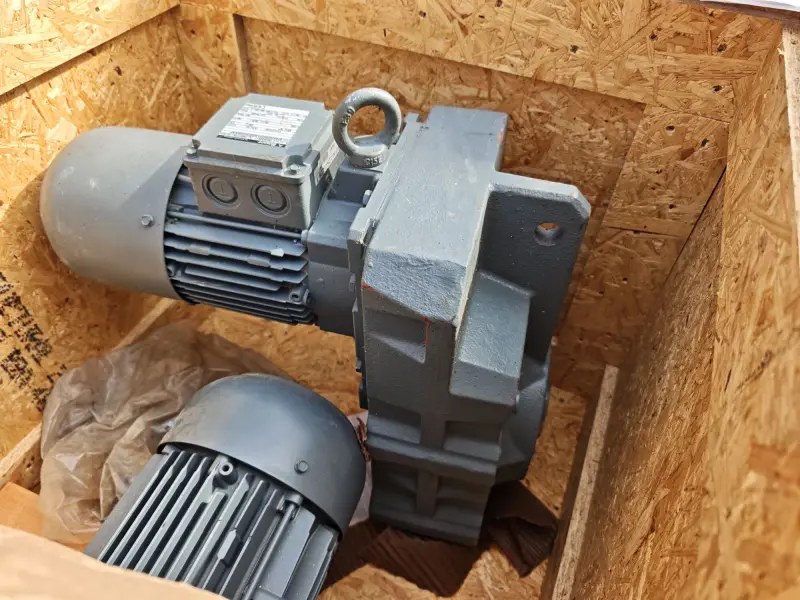

Мотор-редуктор цилиндрический плоский BAUER BF40-04/D08XA4-S/ESX010A9HA/SP, 1,1 кВт, 29 об/мин, вал 40 мм

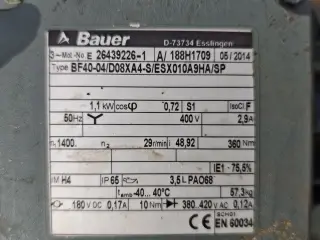

Мотор-редуктор BAUER BF40-04/D08XA4-S/ESX010A9HA/SP — плоский цилиндрический промышленный привод с параллельным расположением валов, производства немецкой компании Bauer Gear Motor. Относится к серии BF — семейству надсадных (shaft-mounted) мотор-редукторов, специально разработанных для компактной установки непосредственно на вал исполнительного механизма без соединительной муфты. Применяется в конвейерных системах, мешалках, подъёмниках, дозирующих устройствах и другом промышленном оборудовании, где критичны минимальные габариты привода и надёжность в тяжёлых условиях эксплуатации. s-gearbox.ru +1 Технические характеристики Расшифровка маркировки BF — тип мотор-редуктора: плоский цилиндрический с параллельными валами (shaft-mounted) 40 — типоразмер редуктора (диапазон момента до 980 Нм, вал 40/50 мм) 04 — код исполнения редуктора (большой выходной фланец со сквозными отверстиями) D08 — трёхфазный асинхронный электродвигатель, типоразмер 08 по IEC X — обозначение конструктивной модификации A4 — конструктивное исполнение двигателя, 4 полюса (синхронная скорость 1500 об/мин) -S — исполнение с цельным (сплошным) выходным валом ESX010A9HA — код моторных опций и конфигурации (термисторная защита, тип подключения, уплотнения) SP — специальное исполнение, отличное от стандартного каталога Конструктивные особенности Параллельное расположение валов — ключевая особенность серии BF. В отличие от угловых (конических) редукторов серии BK, где валы расположены под углом 90°, мотор-редукторы BF имеют валы, расположенные параллельно в одной плоскости. Это обеспечивает минимальную строительную высоту и позволяет устанавливать привод в условиях ограниченного монтажного пространства. Плоский корпус с отлитым моментным рычагом на чугунном корпусе упрощает монтаж и исключает необходимость в дополнительных опорных конструкциях. mialin.ru +1 Надсадной принцип монтажа — редуктор устанавливается непосредственно на цельный или полый вал исполнительного механизма. Соединительная муфта не требуется, что снижает стоимость монтажа, eliminates дополнительные точки отказа и уменьшает общие габариты привода. Моментный рычаг (torque arm) воспринимает реактивный момент и фиксирует редуктор от проворота.  Цельный выходной вал диаметром 40 мм (исполнение -S) обеспечивает жёсткую передачу крутящего момента 362 Нм через шпоночное соединение. При типоразмере BF40 доступны диаметры вала 40 и 50 мм — выбранное исполнение с 40 мм соответствует номинальной нагрузке данного привода.  Двухступенчатая цилиндрическая передача с шлифованными зубьями из легированной закалённой стали обеспечивает высокий КПД (до 96%), низкий уровень шума и долговечность. Синтетическая смазка заправляется на весь срок службы, первая замена — через 15 000 часов работы. bauergears.com +1 Защита IP65 — полностью закрытый корпус защищает от пыли и водяных брызг. Это позволяет эксплуатировать мотор-редуктор на открытом воздухе, во влажных и запылённых средах без дополнительных кожухов. Опционально доступна защита до IP68.  Монтажные возможности Мотор-редуктор BF40 поддерживает несколько вариантов установки: Надсадной монтаж — непосредственно на цельный вал исполнительного механизма через полый вал (базовый вариант для серии BF) На лапах — со сквозными или резьбовыми крепёжными отверстиями На фланце — малый, стандартный или большой выходной фланец С помощью моментного рычага (реактивной тяги) — литой рычаг на корпусе Клеммная коробка двигателя поворачивается с шагом 90° для удобства подвода кабеля Области применения Конвейерные системы и транспортёры Промышленные мешалки и смесители Подъёмно-транспортное оборудование Дозаторы и питатели Упаковочные и сортировочные линии Оборудование пищевой и химической промышленности Зернопереработка и сельское хозяйство Обработка металлов и материалов Преимущества Плоская конструкция — минимальная строительная высота, экономия монтажного пространства Надсадной монтаж — установка на вал без муфты, снижение стоимости и габаритов Параллельные валы — соосное расположение, удобство интеграции в существующие линии Высокий КПД до 96% — двухступенчатая цилиндрическая передача со шлифованными зубьями Долговечная смазка — первая замена через 15 000 часов, синтетическое масло на весь срок службы Защита IP65 — работа в запылённой и влажной среде без дополнительных кожухов Совместимость с частотными преобразователями — плавная регулировка скорости Универсальный монтаж — надсадной, на лапах, на фланце, через моментный рычаг Возможность встроенного инвертора — до 7,5 кВт (опционально)  Мотор-редуктор BAUER BF40-04/D08XA4-S/ESX010A9HA/SP — компактный надсадной привод для промышленного оборудования с низкой скоростью вращения и умеренным крутящим моментом. Поставка со склада и под заказ. Гарантия производителя.
