Поршень ∅140 со штоком на компрессор 4М10-40/70

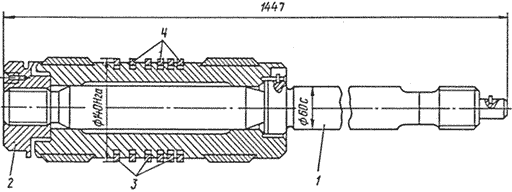

Чертеж поршня ∅140 со штоком
| Пояснения к чертежу:
|
Запасные части поршня ∅140 со штоком компрессора 4М10-40/70 (поршень IV-й ступени)
| Обозначение | Наименование | Количество на одну сборочную единицу | Материал | Масса, кг |
| 1 | 2 | 3 | 4 | 5 |
| 89-1-5-5 | Шток | 1 | Сталь 3Х13, ГОСТ 20072-74 | 31,7 |
| 89-1-5-4с | Поршневая гайка | 1 | Сталь 40, ГОСТ 1050-70 | 5,13 |
| 89-1-5-6с | Кольцо поршневое ПУ140 | 3 | СЧ24-44, ГОСТ 1412-70 | 0,058 |
| 89-1-5-6с | Кольцо поршневое ЛУ140 | 3 | СЧ24-44, ГОСТ 1412-70 | 0,058 |
Все запасные части поршня ∅140 со штоком на компрессор 4М10-40/70 являются взаимозаменяемыми во всех модификациях компрессоров.
