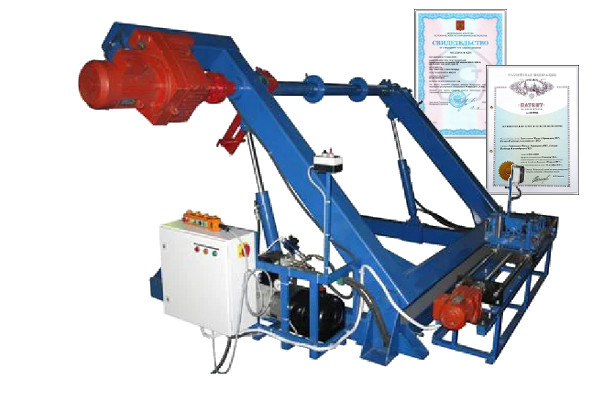

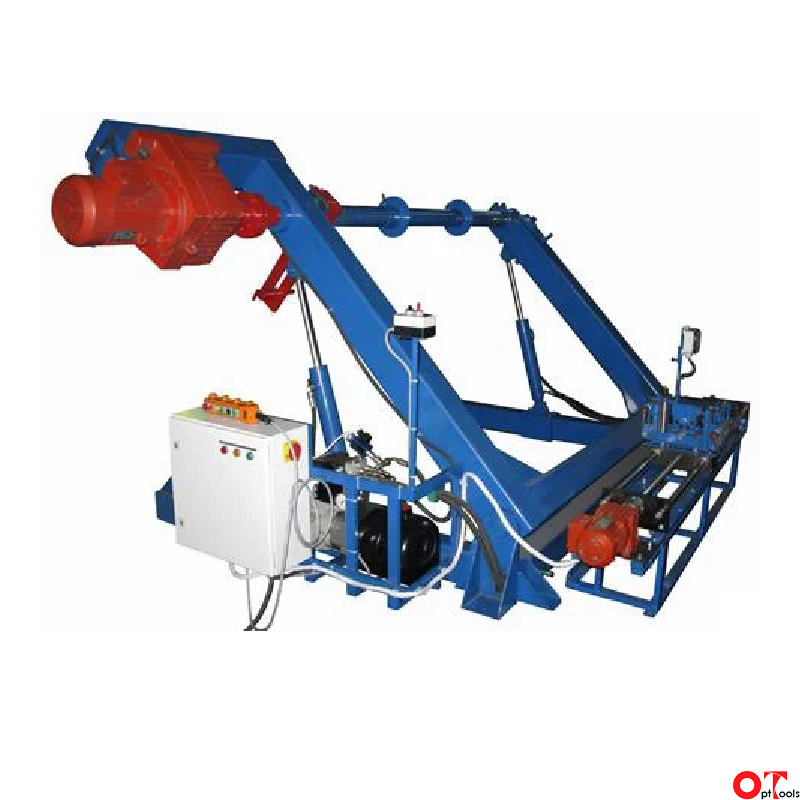

Станок для намотки кабеля УПК-25-7ПРГС с АКУ-1400- устройство тяжелого класса, предназначенный для перемотки кабеля (провода, троса, каната) с барабана на барабан, максимальным диаметром 65 мм. Грузоподъемность Устройства намотки кабеля 7000 кг. Типоразмеры применяемых кабельных барабанов с 14 по 25.
В конструкцию Устройства намотки кабеля УПК-25-7ПРГС с АКУ 1400 входит:
- приемная стойка на 7000 кг;
- автоматический кабелеукладчик АКУ 1400,
- измеритель длины кабеля измеритель длины кабеля ИДМ-65ПВВР" ИДМ-65ПВВР, реализованный на герметичном счетчике импульсов ИД-2;
Преимущества Устройства намотки кабеля УПК-25-7ПРГС с АКУ 1400:
- позволяет производить отмотку кабельно-проводниковой продукции без привлечения грузоподъемных устройств;
- обеспечивает высокую точность измерения длины кабеля;
- наличие преобразователя частоты позволяет плавно изменять скорость перемотки от 2 до 35 оборотов в минуту;
- обеспечивает равномерную укладку перематываемого материала в автоматическом режиме, что позволяет обходиться без участия оператора в процессе раскладки кабеля;
- станок оснащен опцией автоматического останова при достижении запрограммированной длины
Устройство намотки кабеля УПК-25-7ПРГС с АКУ 1400. Технические характеристики.
Наименование параметра | Значение |
| Напряжение питающей сети | 3-х фазное, 380В |
| Потребляемая мощность, кВт, не более | 5 |
| Частота вращения приводного барабана, об/мин | 0-30 |
| Максимальный типоразмер барабана | 25 |
| Минимальный типоразмер барабана | 14 |
| Диаметр измеряемого кабеля, мм | 5-65 |
Точность измерения длины кабеля
| +/-1% |
| Метод измерения длины кабеля | Электронный |
| Индикация измеренной длины | Цифровая |
| Время разгона в режиме плавного пуска, с | 3 (можно изменить) |
| Защита электродвигателя: |
|
| - от короткого замыкания | + |
| - от скачков напряжения | + |
| - от перегрева | + |
| Габаритные размеры, мм | 3409х2296х1700 |
Максимальная грузоподъемность, кг., не более
| 7000 |
Температурный диапазон работы станка
| 0С до +32С |
| Наличие опции останова при достижении запрограмированной длины | + |
| Наличие сетевого дросселя | + |
Исполнение измерительного узла
| ИДМ-65ПВВР с герметичным электронным счетчиком импульсов ИД-2 |
| Принцип подъема барабана | Гидравлические цилиндры |
| Исполнение укладчика | Автоматический асинхронный с рабочим ходом 1400 мм |
| Диаметры поставляемых в комплекте валов, мм | 95, 68, 48
|
