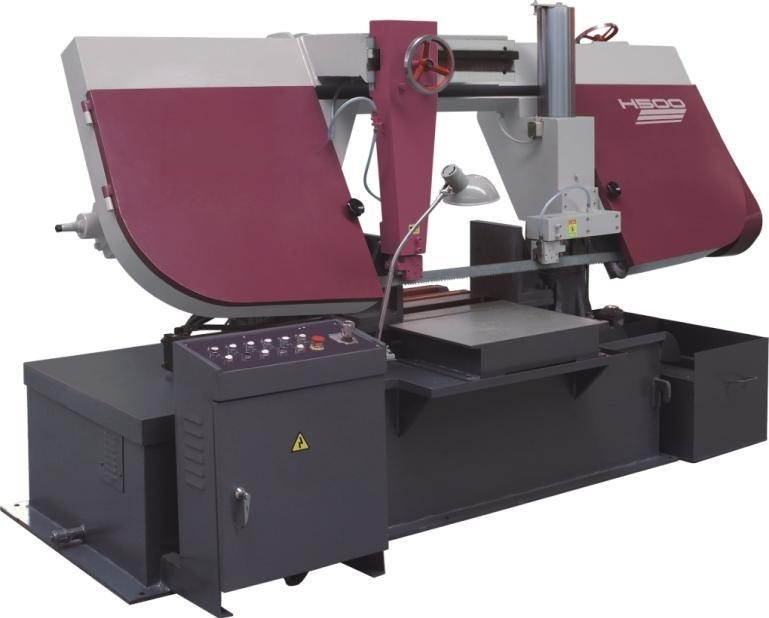

Процесс резки на данном ленточнопильном станке (запуск пилы – опускание рамы – остановка пилы – подъем пильной рамы) происходит в автоматическом режиме благодаря гидравлической системе.
В рабочей зоне резания полотно точно ведется двумя направляющими головками.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля и вида заготовки, что обеспечивает оптимальные режимы распила.
Зажим заготовки осуществляется гидравлическими тисками по команде оператора, подача заготовки - вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве. Возможна отрезка заготовок из самых различных металлов: цветной металл, конструкционная сталь, инструментальная сталь, легированная сталь, нержавеющая сталь, сплавы на титановой и никелевой основе.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Отрезаемая заготовка, мм | 90°●500■500х500 |
| Поворот пильной рамы | нет |
| Скорость полотна, м/мин | 28/46/68, 20-90 инвертер (опция) |
| Размер полотна, мм | 41х1,3х6000 |
| Регулировка натяжения полотна | ручная |
| Мощность главного двигателя, кВт | 5,5 кВт |
| Мощность гидростанции, кВт | 1,5 кВт |
| Мощность насоса подачи СОЖ, кВт | 0,125 кВт |
| Высота рабочего стола, мм | 600 |
| Зажим заготовки | Гидравлический |
| Вес, кг | 2680 кг |
| Габаритные размеры, мм | 3100х1350х1700 |
Стандартная комплектация:
- Конструкция двухколонного типа
- Подвижные направляющие с твердосплавными пластинами
- Плавная регулировка опускания пильной рамы
- Тиски с гидравлическим зажимом
- Ручное натяжение ленты
- Помпа для подачи СОЖ
- Пила ленточная - 1 шт
