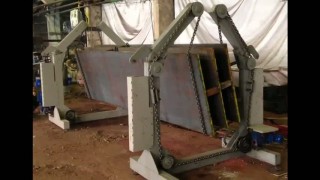

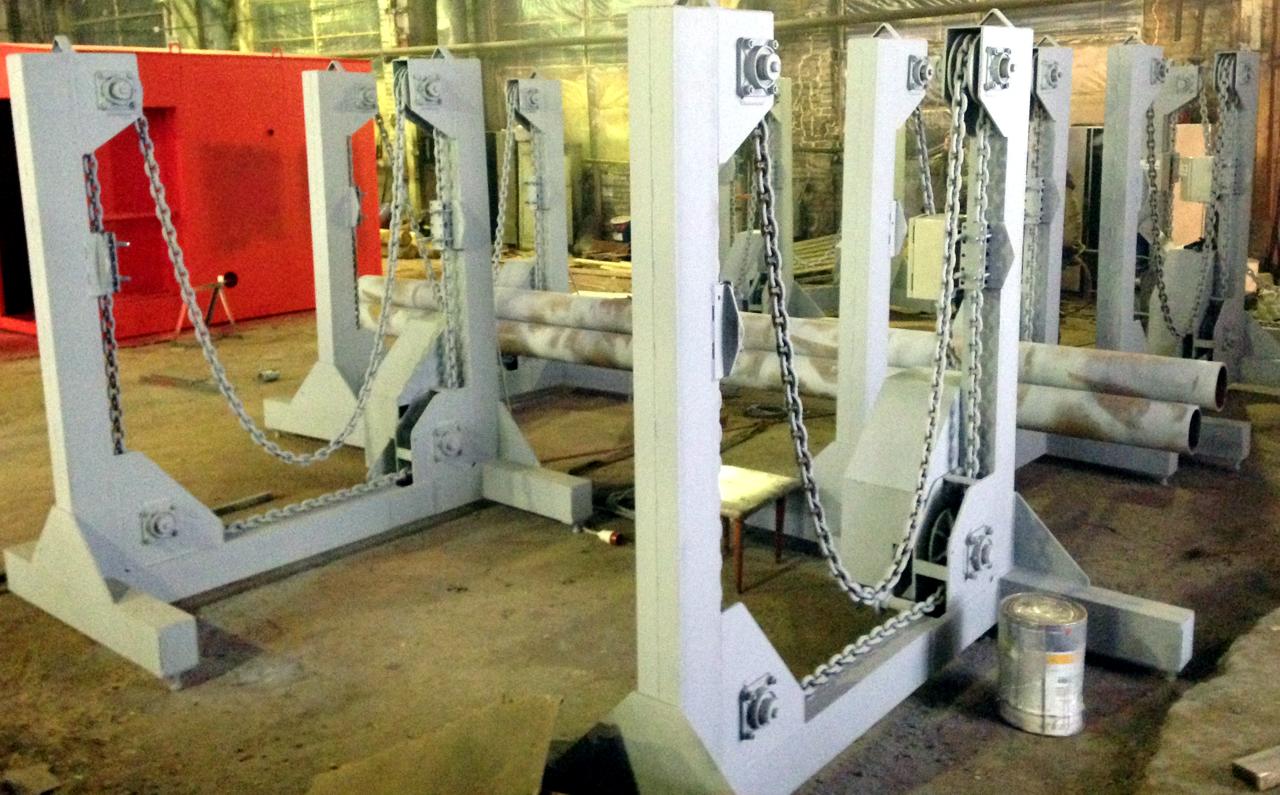

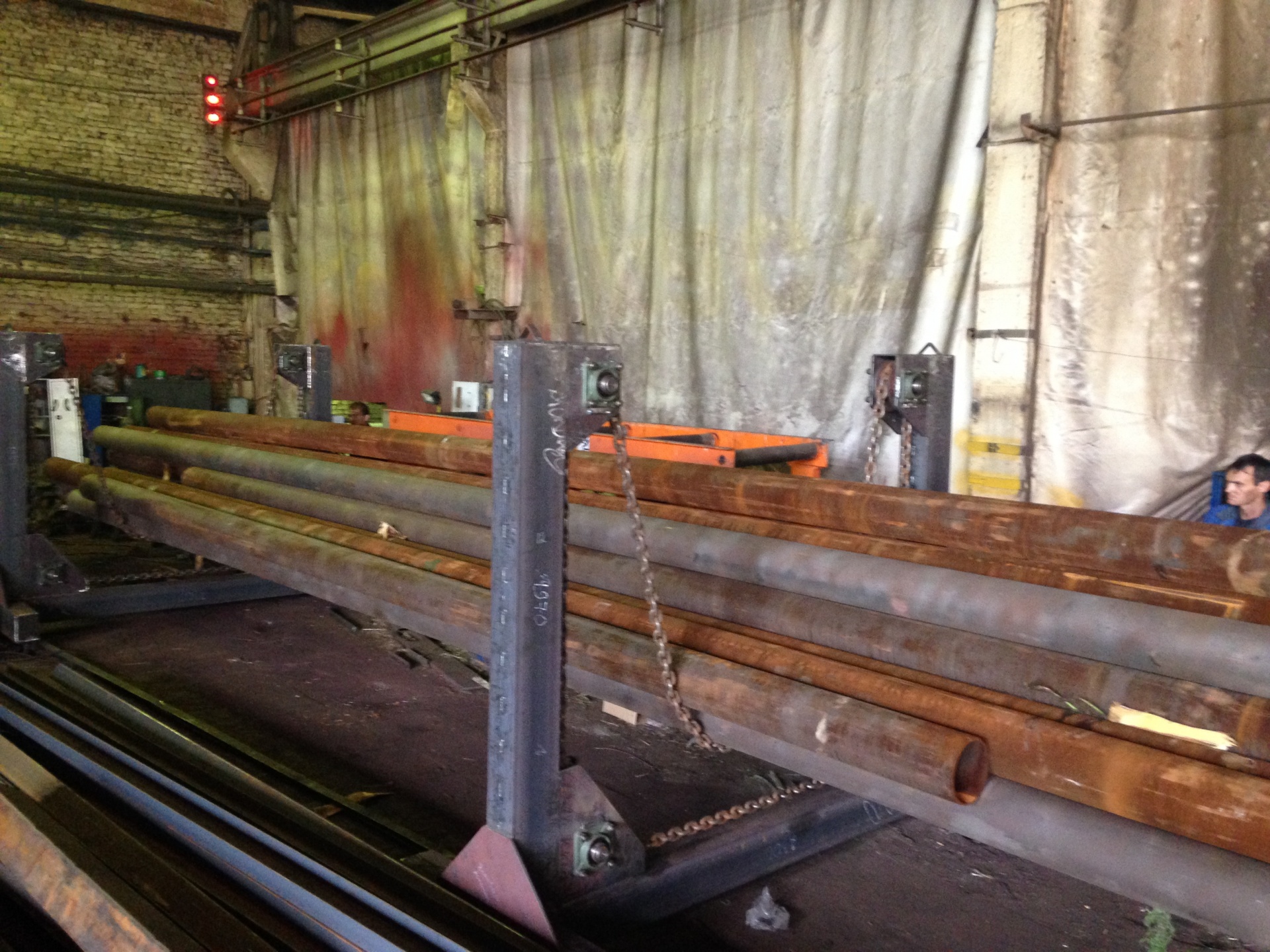

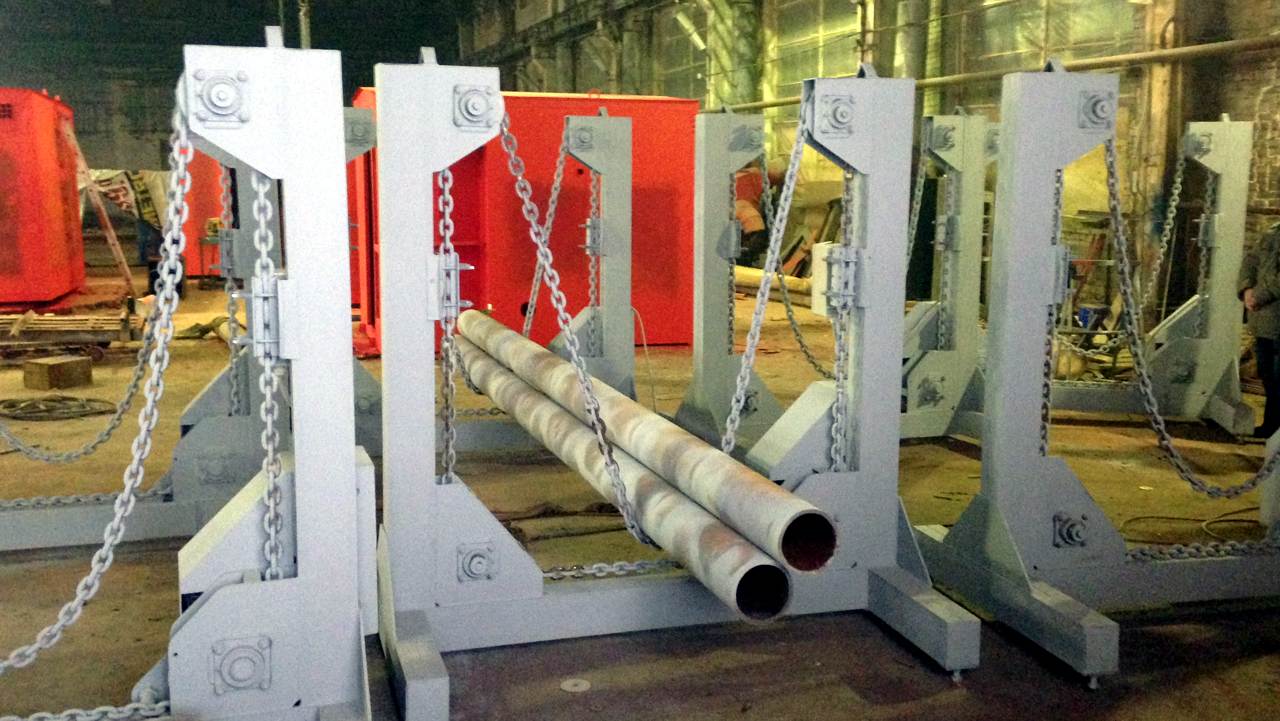

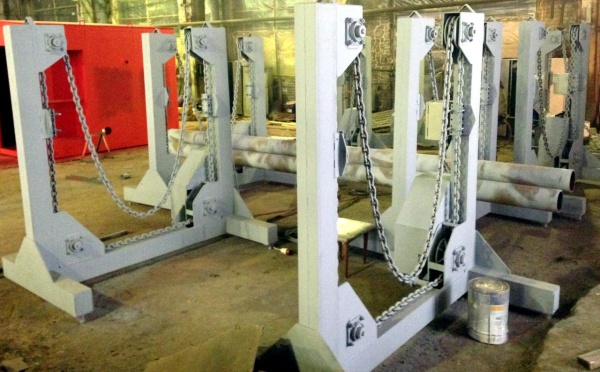

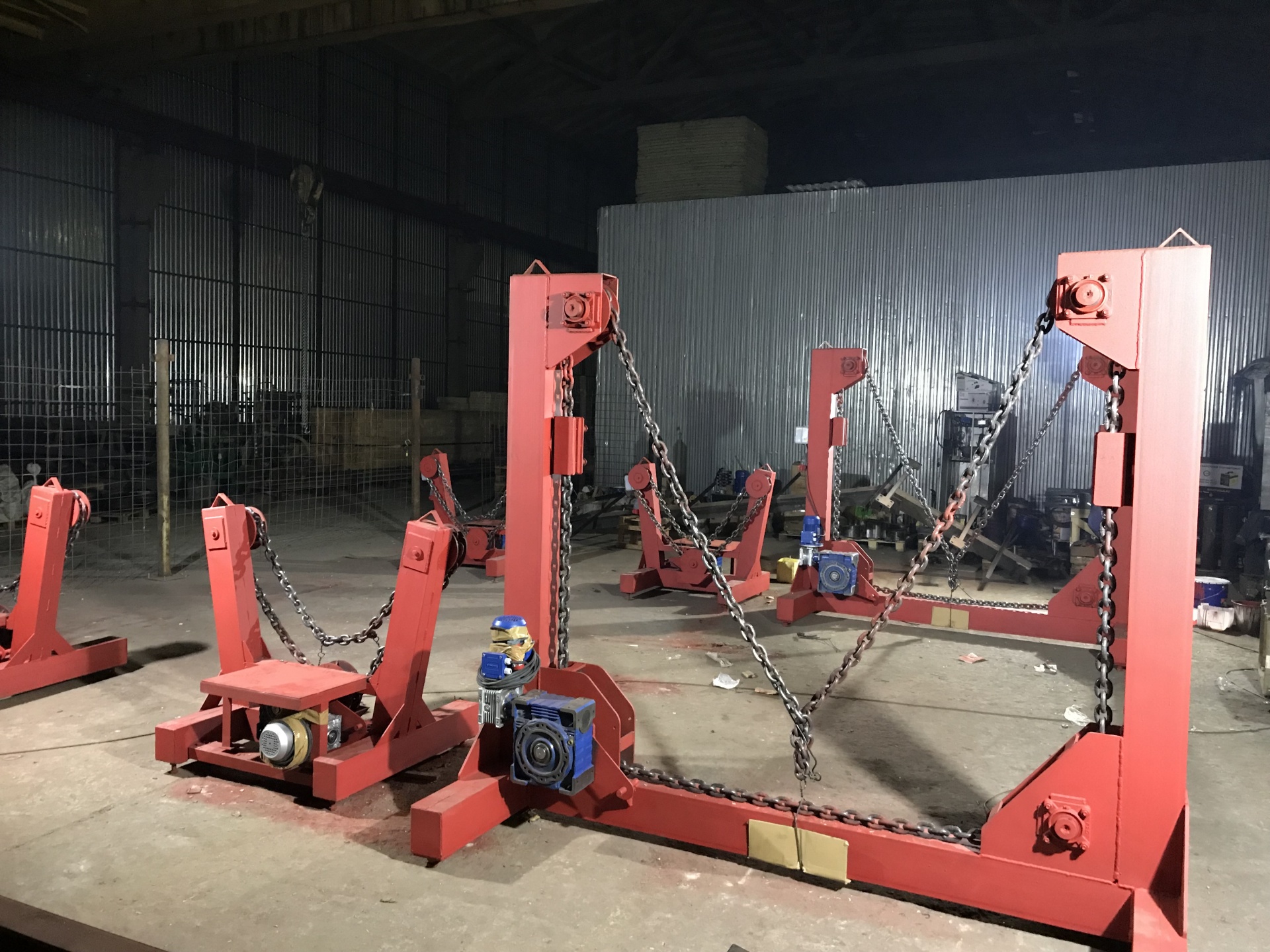

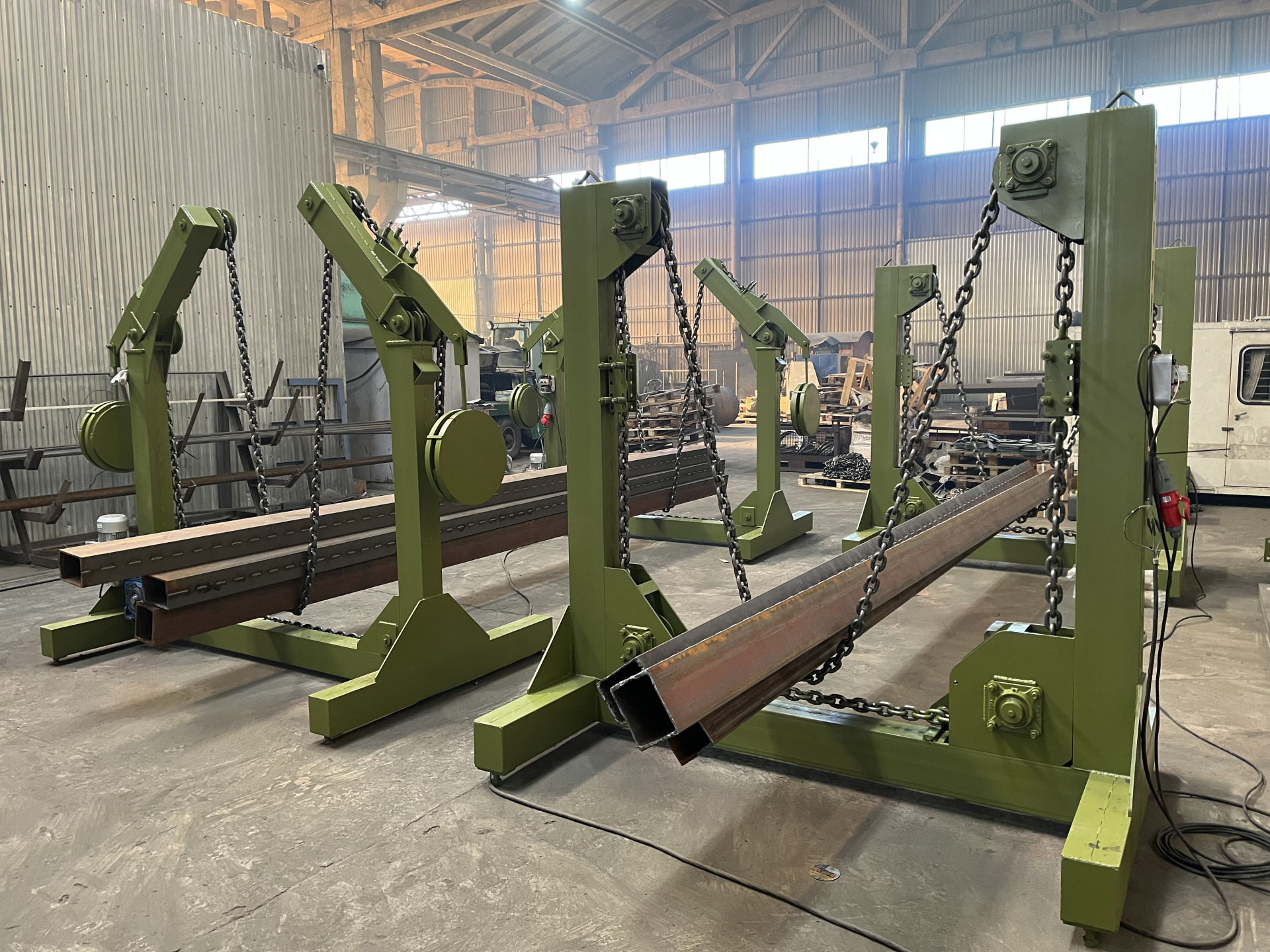

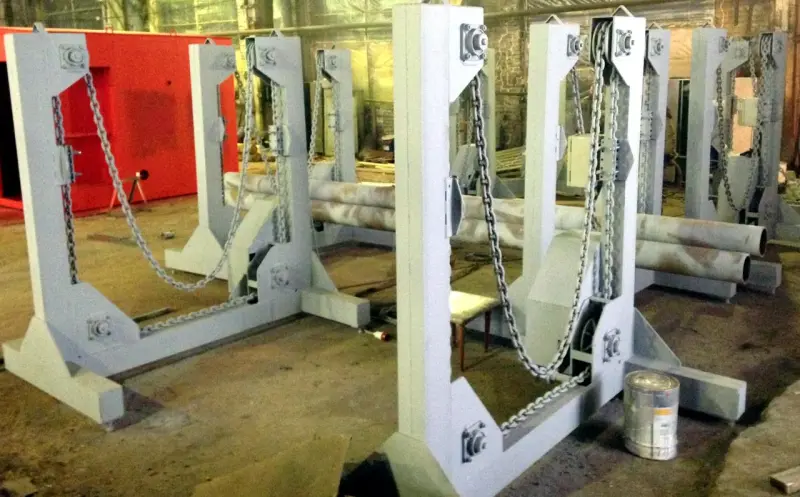

Кантователь сборно-сварочный КЦ-6 (грузоподъёмность 6т.) предназначен для установки деталей прямоугольной, квадратной или круглой формы в поперечном сечении (например балки, трубы, колонны, металлоконструкции и т. д. в положение, удобное для выполнения сварочных, сборочных и других работ, требующих ее поворота вокруг горизонтальной оси на любой угол.

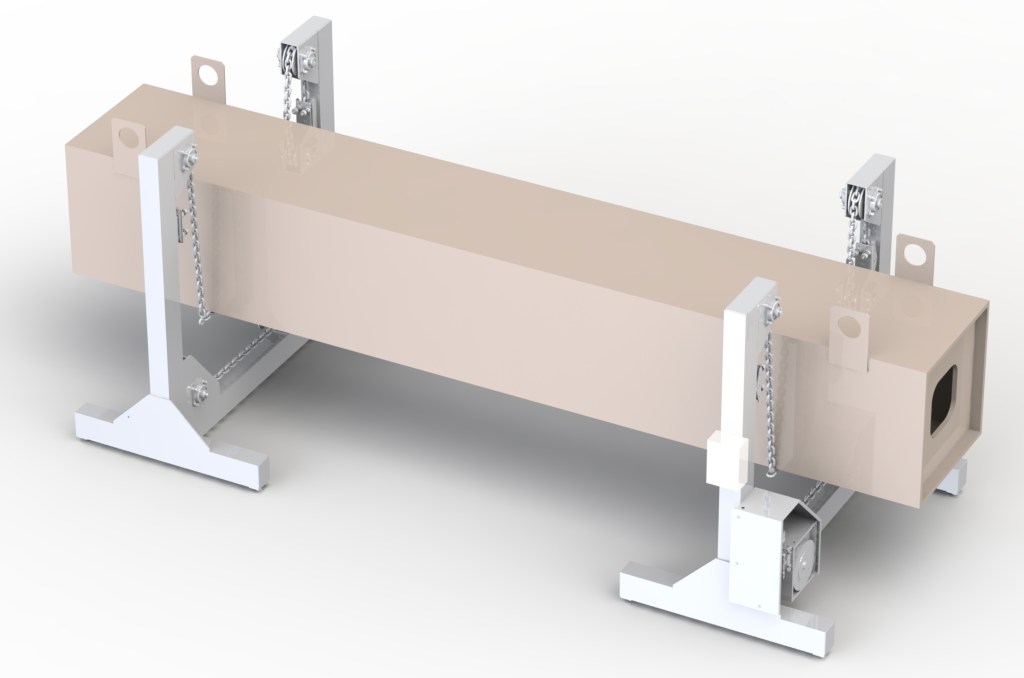

Вращение грузов кранами – сложная, ответственная операция, выполнение которой поручается наиболее опытным стропальщикам и основана на принудительном смещении центра тяжести груза. Когда центр тяжести выходит за пределы опорной поверхности, груз переворачивается и падает на другую плоскость. В момент опрокидывания груза стропы ослабевают, а затем снова натягиваются, причем в наклонном положении. Это приводит к рывкам, которые невозможно устранить полностью, т. к скорость падения груза всегда превышает скорость механизмов крана. Кантователи помогают легко и бережно поворачивать без повреждений: крупногабаритные, громоздкие или хрупкие грузы, оборудование с дорогостоящим покрытием и не требуют привлечения большого количества техники и рабочих при проведении работ. Могут быть снабжены ременными либо цепными стропами, которые облегают груз как минимум с трех сторон, что обеспечивает надежное закрепление груза при проведении погрузочно-разгрузочных работ. Конструкция состоит из двух независимых рам с приводами, а также ремней или цепей.
Ременный кантователь больше подходит для кантования мало жестких конструкций с окрашенными поверхностями. Цепные предназначены для тяжелых условий эксплуатации.
Технические характеристики
№ п.п.
|
Наименование показателя
|
КЦ-6(цепной)
|
|
1.
|
Габаритные размеры кантуемых изделий, мм.
|
|
|
Максимальный диаметр (цилиндрических деталей)
|
|
|
1000
|
|
Длина
|
2000-15000
|
|
2.
|
Грузоподъемность (max), кг
|
6000
|
|
3.
|
Частота вращения, об/мин
|
0,7
|
|
4.
|
Тип вращательного устройства
|
Круглозвенная цепь
|
|
5.
|
Питающая сеть (50 Гц),В
|
3х380
|
|
6.
|
Габаритные размеры одной рамы кантователя, мм.
|
|
|
длина
|
1400
|
|
ширина
|
2200
|
|
высота
|
2300
|
|
7.
|
Масса двух рам, кг
|
1300
|
