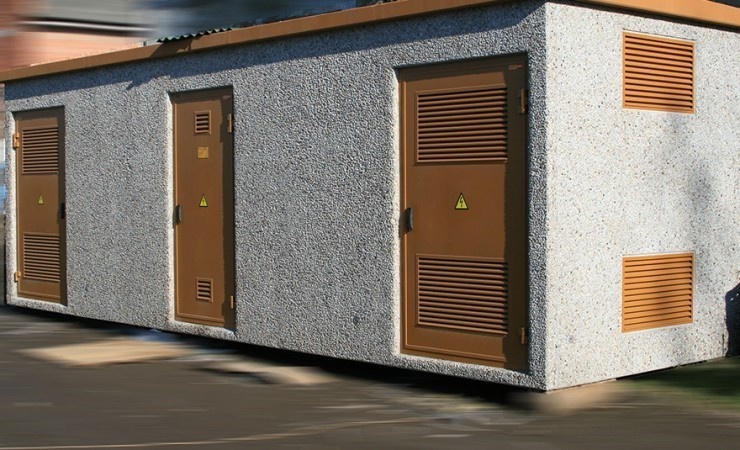

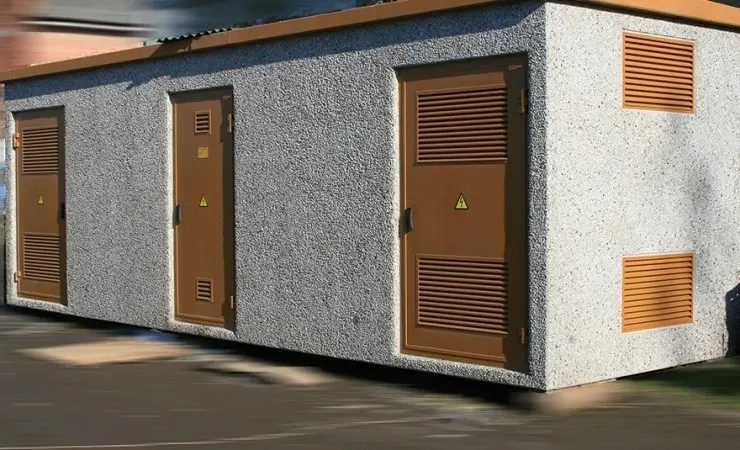

Оборудование для производства бетонных корпусов трансформаторных подстанций

Оборудование для производства бетонных корпусов трансформаторных подстанций.

Важно! Данное оборудование производится по индивидуальным требованиям заказчика, на основе размеров и параметров конечного изделия.

Спецификация:

Продольные панели

Tilting Table, для производства продольной панели. Размеры: 8x3,64 м. Включая гидравлические цилиндры с формованием. Электрическая вибрация, состоящая из 4 вибраторов Somai, соединительной коробки и электрической установки. Система нагрева горячей вод, используя трубки Bilfinger и изоляцию.

Система опалубки для наклона стола, для производства продольных панелей. Магнитная фиксация с использованием магнитов Spb900.

Гидравлический блок для работы 2 наклонных столов. Включая электрическую панель управления.

Боковые панели

Tilting Table, для изготовления боковых панелей. Размеры: 5,40 х3,64 м. Включая гидравлические цилиндры с формованием. Электрические вибрации, состоящие из 2 вибраторов Somai, соединительной коробки и электрической установки. Система нагрева горячей водой, используя трубки Bilfinger и изоляцию.

Система опалубки для наклона стола, для изготовления боковых панелей. Магнитная фиксация с использованием магнитов Spb900.

Гидравлический блок для работы 2 наклонных столов. Включая электрическую панель управления.

Нижняя Плита и промежуточная панель.

Tilting Table, для производства панелей трансфо. Размеры: 14x2,40 м. Работает с козловым краном. Система нагрева горячей водой, используя трубки Bilfinger и изоляцию.

Система опалубки для наклона стола, для изготовления боковых панелей. Магнитная фиксация с использованием магнитов SPB900.

Механизированные элементы для создания резервирования и позиционирования соединений.

Стол для тумблера, для поворота плиты трансфо. Размеры: 14 x 2,40 м. используется с козловым краном.

Кровельная панель.

Фиксированный стол, для производства кровельной плиты. Размеры: 8,20x2,80 м. Вибрационная система, включающая 6 вибраторов. Система нагрева горячей водой, используя трубки Bilfinger и изоляцию.

Система опалубки для фиксированного стола, для изготовления кровельных плит. Магнитное фиксирование используя Spb900 магниты.

Механизированные элементы для создания резервирования и позиционирования соединений.

Вибрационная портативная станция, чтобы одновременно активировать 8 вибраторов. Включена система управления частотой.

Сборочная настольная система

Сборочный стол, для монтажных панелей и плит. Размеры: 16x4 м. Система нагрева горячей водой, используя трубки Bilfinger и изоляцию. Включен шлюз безопасности.

Система фиксации панелей для сборки по столу.

Вспомогательное оборудование.

Форма из пенопласта для опорных колонн. Для получения 10 опор.

Бетонный бункер для транспортировки бетона с помощью козлового крана. Емкость: 2 м3. Ручное управление.

Подъемное устройство для транспортировки панелей с помощью козлового крана. Грузоподъемность: 35 тонн.

Подъемное устройство для транспортировки панелей с помощью козлового крана. Грузоподъемность: 10 тонн.

Бетонный узел  - планетарный миксер, бункера инертных, тензодатчики, управляющий компьютер Siemens, цементный силос, шнек.
Производительность - по требованию заказчика.

Гарантия 12 мес.
