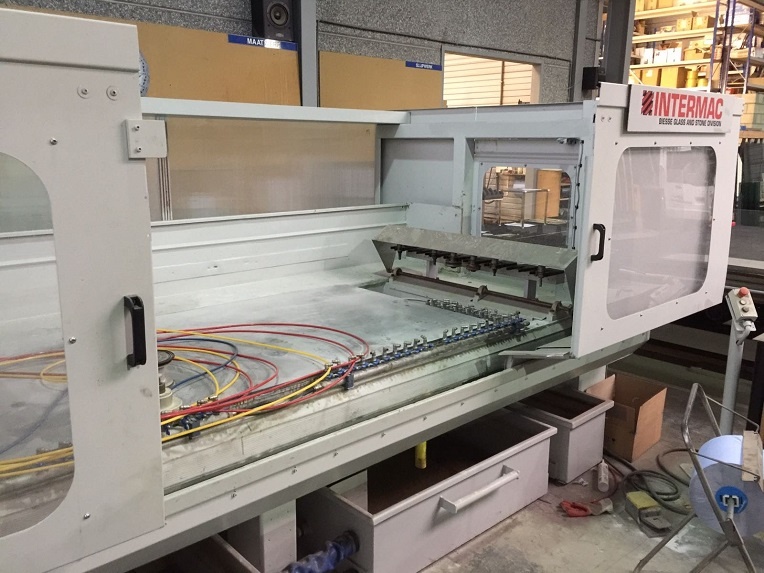

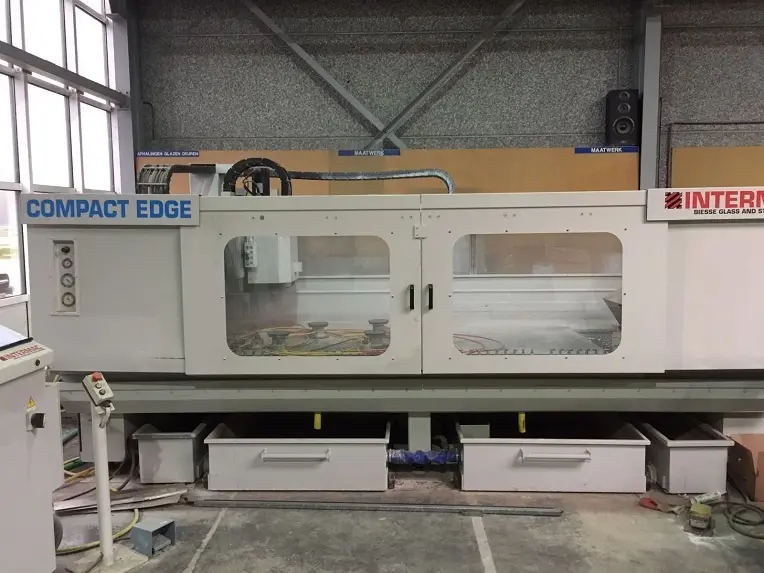

Станок производится с подвижным рабочим мостом, что позволяет производить перемещения и позиционирование тяжелых заготовок обрабатываемого материала.
Управляется ЧПУ с использованием программного обеспечения CAD-CAM, обеспечивающим высокоточную обработку с исключительным качеством исполнения.

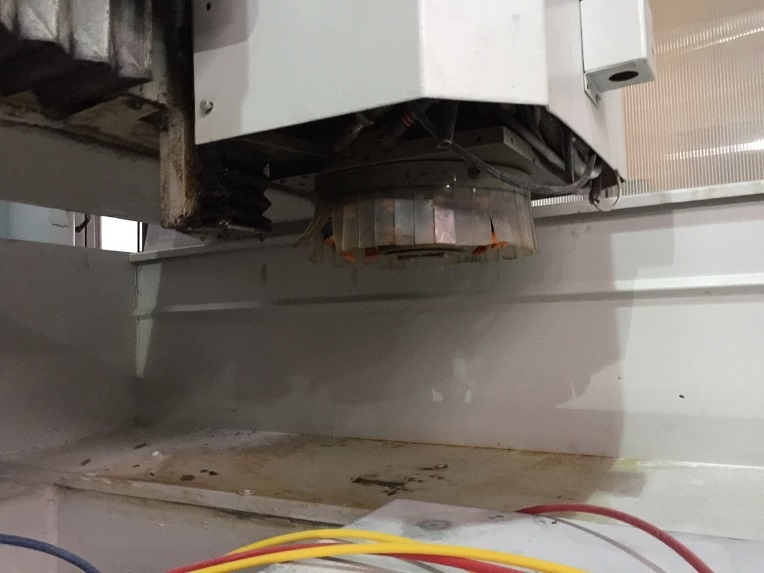

Стеклянная заготовка закрепляется горизонтально на рабочем столе станка с помощью вакуумных присосок. Рабочий инструмент, вращаясь, перемещается на подвижном мосту, повторяя контуры заготовки, обрабатывая при этом кромку стекла. Охлаждение инструмента и заготовки во время работы осуществляется с помощью воды, подаваемой в рабочую зону. Во время работы может автоматически меняться рабочий инструмент.
- Направляющие с приводом через винтовой шариковый подшипник;

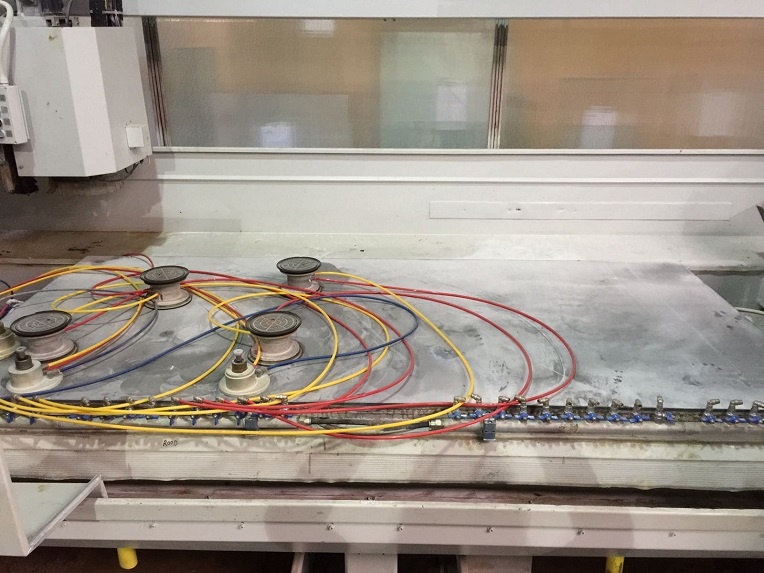

- Стекло безопасно крепится на регулируемых вакуумных присосках;
- Внешний и внутренний контуры подачи СОЖ - стеклоохлаждающей жидкости (воды) для охлаждения рабочего инструмента;

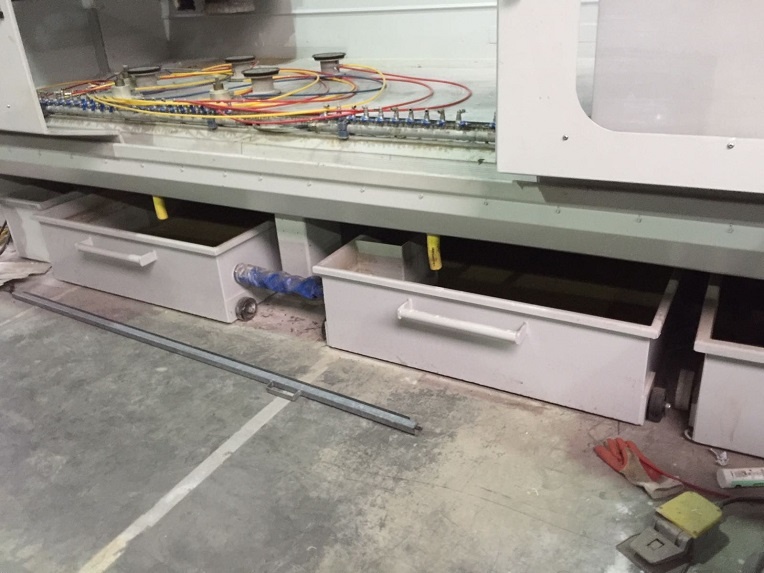

- Бак для рециркуляции СОЖ в системе охлаждения шпинделя;
- Бак для рециркуляции рабочей СОЖ.
Выполняемые операции Фрезерование, обработка кромки
Толщина обрабатываемого стекла От 3 до 30 мм
Максимальный размер заготовки 1100 х 2400 мм
Максимальный диаметр инструмента 100 мм
Скорость вращения шпинделя 15000 об/мин
Потребляемая электрическая мощность 20 кВт (3х фазн.)
Мощность шпинделя 7,0 кВт
Охлаждение Водой
Привод Электрический

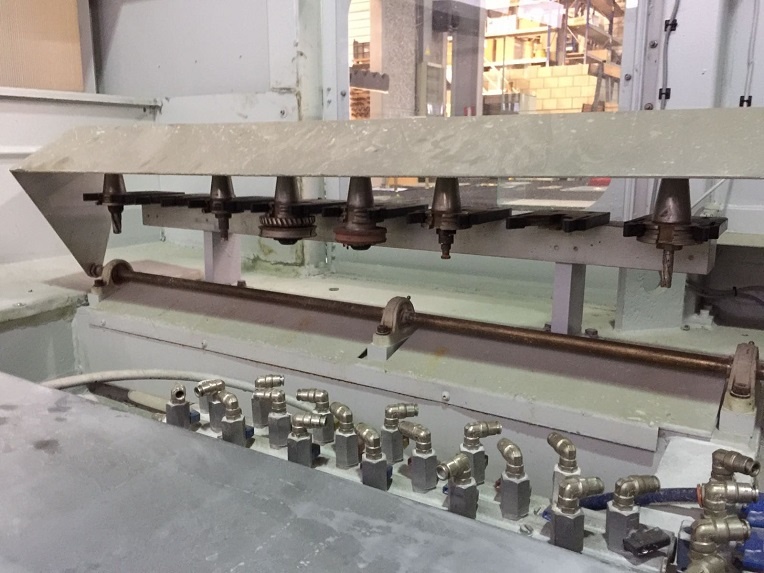

Емкость магазина для инструмента 16 позиции
Высота рабочего стола Около 1000 мм
Габаритные цеховые размеры
Станок
Высота 2230 мм
Длина 5560 мм
Ширина 2200 мм
Электрошкаф
Высота 2500 мм
Длина 800 мм
Ширина 800 мм
