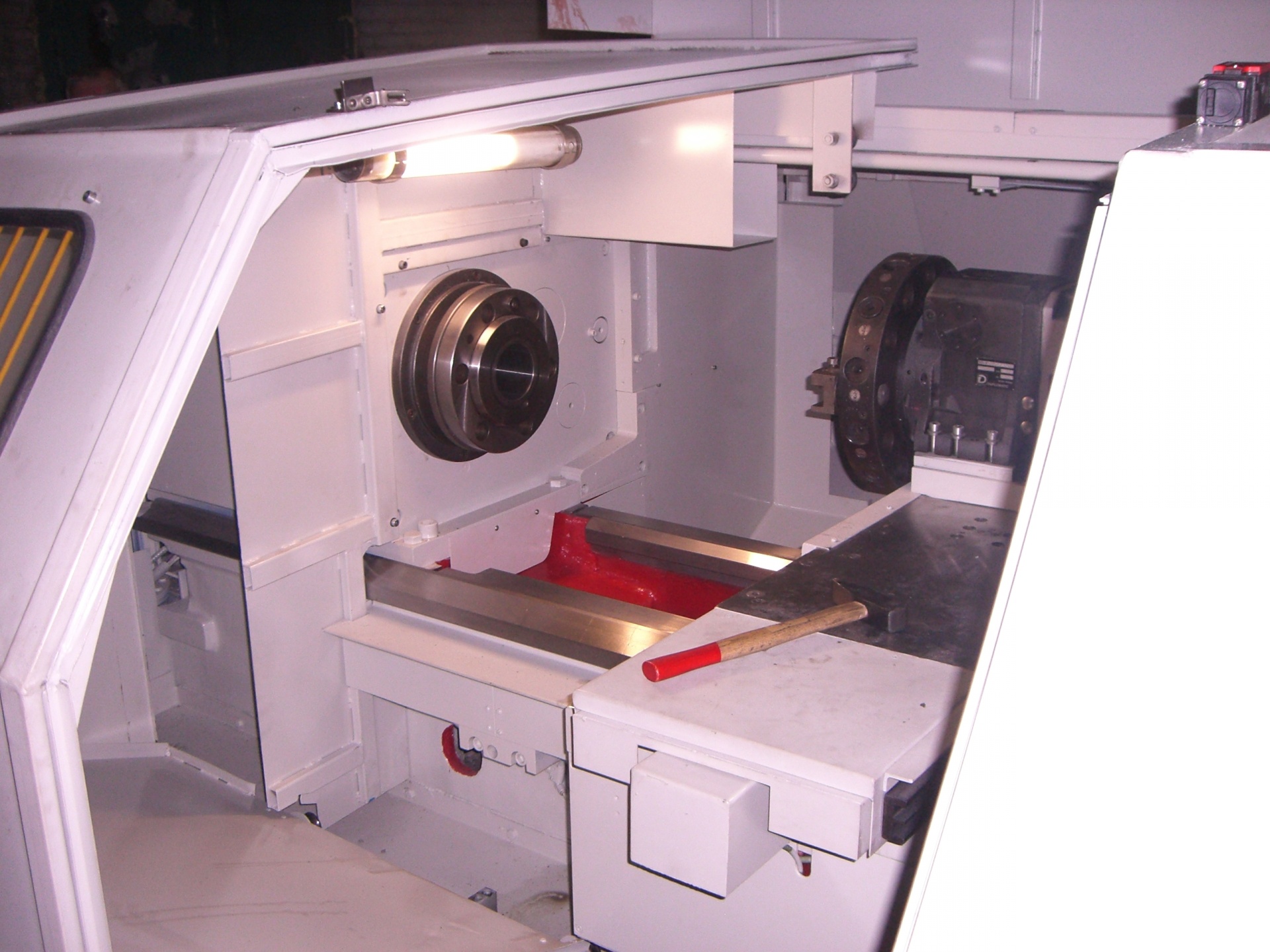

№ п/п | Наименование параметра | Модель станка |
16М30Ф3 (РМЦ-1500) | 16М30Ф3 (РМЦ-3000) |
| Основные параметры и размеры по ГОСТ 10172-87 Номенклатура показателей качества по ГОСТ 4.93-86 | (п.п.1,2,3,4,6,12, 14,15,18) |
1 | Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 670 | 670 |
2 | Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 500 | 500 |
3 | Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 320 | 320 |
4 | Наибольшая длина обрабатываемой заготовки, мм | 1500 | 3000 |
5 | Наибольшая масса устанавливаемой заготовки, кг | 850 | 850 |
6 | Высота устанавливаемого резца, мм | 32 | 32 |
7 | Наибольшая масса оправки (блока), кг | 9,2 | 9,2 |
8 | Наличие накопителей инструмента (резцедержатель) | Да | Да |
9 | Кол-во инструментов, одновременно устанавливаемых на станке | 5…9 | 5…9 |
10 | Время автоматической смены инструмента, С | 4 | 4 |
11 | Наибольшее перемещение рабочих органов с инструментом, мм - по оси Х - по оси Z | 330 1260 | 330 1260 |
12 | Дискретность задания перемещения, мкм - по оси Х (на радиус) - по оси Z | 1,0 1,0 | 1,0 1,0 |
13 | Точность одностороннего позиционирования, мкм - по оси Х - по оси Z | 32 96 | 32 96 |
14 | Количество управляемых формообразующих координат | 2 | 2 |
15 | Количество одновременно управляемых формообразующих координат | 2 | 2 |
16 | Наибольший крутящий момент на шпинделе, кНм | 2,29 | 2,29 |
17 | Пределы частот вращения шпинделя, об/мин | 8…2000 (10…2500 по заказу) | 8…2000 (10…2500 по заказу) |
18 | Условный размер конца шпинделя бабки шпиндельной по ГОСТ 12593-72 | ІІМ | ІІМ |
19 | Наиб. диаметр заготовки, проходящей в отверстие шпинделя, мм | 80 | 80 |
20 | Пределы рабочих подач суппорта, мм/мин - по оси Х (1…2000 по заказу) - по оси Z (1…2000 по заказу) | 1…4000 1…4000 | 1…4000 1…4000 |
21 | Скорость быстрых перемещений, мм/мин - по Х - по Z | 10000 10000 | 10000 10000 |
22 | Наиб. усилие резания для резцедержателя с вертикальной осью вращения, кН | 20 | 20 |
23 | Мощность привод главного движения, кВт (22…45 по заказу) | 30 | 30 |
24 | Суммарная мощность установлен. на станке электродвигателей, кВт | 50 (42…65 по заказу) | 50 (42…65 по заказу) |
25 | Габаритные размеры станка (вместе с отдельно располагающимися агрегатами),мм - длина - ширина - высота | 5500 4255 2130 | 7200 4255 2130 |
26 | Масса станка (вместе с отдельно расположенными агрегатами), кг | 8000 | 9000 |
27 | Шероховатость – наружной цилиндрической поверхности после чистовой обработке на станке | Rq 2,5 | Rq 2,5 |
| | | |
