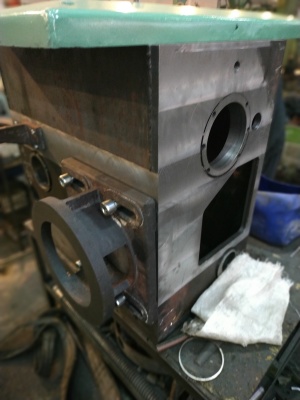

Начало производства специального бандажировочного станка мод. РТ5004 для РЖД
Бандажировочный специальный станок РТ5004
Станок бандажировочный специальный РТ5004 предназначен для бандажировки якорей стеклолентой, а также для продорожки коллекторов электрических машин.
На станке возможно бандажирование якорей электродвигателей диаметром до 800 мм и общей длиной до 3000 мм при установке в центрах передней и задней бабок.
Станок подлежат применению в локомотивных депо и заводах, занимающихся ремонтом электрических машин.
Станок бандажировочный РТ5004 Технические характеристики
Наибольший диаметр заготовки, мм:
устанавливаемой над станиной 800
Наибольший диаметр устанавливаемой заготовки в патроне, мм:
в прямых кулачках 140
в обратных кулачках 310
Наибольшее расстояние между центрами, мм 3000
Наибольшее перемещение каретки, мм 2500
Частота вращения шпинделя, об/мин 10 (20)
Количество скоростей шпинделя 2
Величина продольных подач, мм/об 0,8;1;1,5;2;2,5;3
Наибольшая ширина устанавливаемой стеклоленты, мм 30*
Натяжение стеклоленты, кН 1,5-1,8*
Величина перемещения приспособления для продорожки, мм:
в горизонтальном направлении 400*
в вертикальном направлении 100*
Мощность главного привода, кВт 3,2/5,3
Габаритные размеры, мм:
длина 4930;4960*
ширина 1550
высота 1720;1610*
Масса, кг 3975;4100*
Cуммарная мощность электродвигателей, кВт 5,85
примечания
* - для станка РТ5004
