| Технические характеристики |

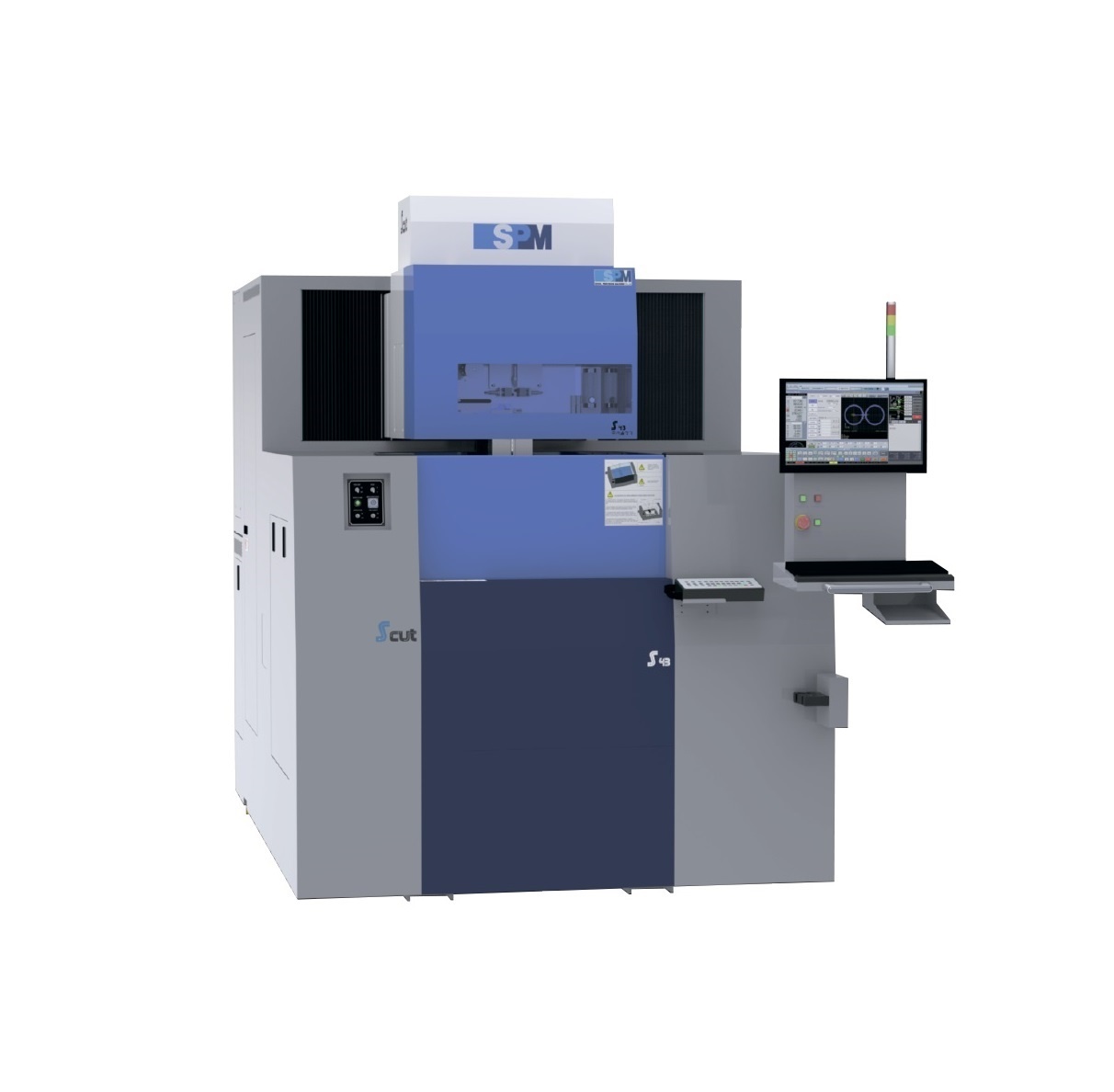

| Станок электроэрозионный проволочно-вырезной с ЧПУ модели S43 имеет программное управление по пяти осям координат X, Y, U, V, Z. Станок предназначен для обработки, по заданной программе проволочным электродом-инструментом, внутренних и наружных поверхностей с прямыми (вертикальными) или наклонными образующими, в деталях из токопроводящих, труднообрабатываемых сталей и сплавов (жаропрочных, нержавеющих, закаленных и др.), изготовления штампов, фильер, матриц, шаблонов и т.п. Описание механической части: Жесткая конструкция станка из серого чугуна марки «Механит», Компоновка станка моноблок. Особенности конструкции: Линейные двигатели по осям X/Y, Оптические линейки X/Y координаты (опционально Z, U,V), Оси Z, U,V снабжены круговыми оптическим энкодерами. |
| Параметры | Ед. изм. | Значение |
| Требования к обрабатываемым деталям |
| Обрабатываемые материалы | Токопроводящие материалы любой твёрдости и вязкости: жаропрочные, нержавеющие, инструментальные стали и сплавы, титан и сплавы, и т.д. |
| Параметры перемещений рабочих органов |
| Величина перемещений | Х | мм | 400 |
| Y | мм | 300 |
| Z | мм | 250 |
| U | мм | 100 |
| V | мм | 100 |
| Скорость быстрого перемещения | Х | м/мин | 1300 |
| Y | м/мин | 1300 |
| Z | м/мин | 1300 |
| U | м/мин | 1300 |
| V | м/мин | 1300 |
| Максимальный угол обработки со стандартными направляющими фильерами | | град/мм | ±24/100 |
| Максимальный угол обработки со специальными направляющими фильерами | град/мм | ±44/50 |
| Параметры точности |
| Дискретность перемещений по всем осям | мм | 0,0001 |
| Точность позиционирования | мм | ±0,002 |
| Параметры рабочей зоны |
| Внутренние размеры рабочей ванны (ДхШ) | мм | 856 х770 |
| Ширина дверного проема рабочей ванны | мм | 768 |
| Размеры рабочего стола | мм | 650х553 |
| Максимальные размеры обрабатываемой заготовки (ДхШхВ) | мм | 700х500х240 |
| Максимальная масса заготовки | кг | 400 |
| Высота от пола до поверхности стола | мм | 1000 |
| Параметры обработки |
| Основной обрабатываемый материал | | Инструментальная сталь |
| Шероховатость поверхности (Ra) на площади мм2 – 2-3 прохода | мкм | 0,4 |
| Наилучшая шероховатость поверхности (Ra) на площади мм2 – 4 прохода | мкм | 0,17 -0,18 |
| Максимальная производительность (высота заготовки 50мм материал Cr12 электрод-проволока 0,25 мм) | мм2/мин | 300 |
| Параметры инструмента |
| Тип электрода - инструмента | | проволока |
| Диаметр проволоки | min | мм | 0,15 |
| max | мм | 0,3 |
| Материал электрода-инструмента | | Латунь Л63 без покрытия и с покрытием, Медь М1 без покрытия и с покрытием |
| Максимальная масса электрода-инструмента | кг | 10 |
| Используемый тип катушки | тип | P5, K160, P10 |
| Скорость подачи проволоки | м/мин | 0-15 |
| Натяжение проволоки | Н | 0,5-28 |
| Устройство автоматической заправки и рубщик проволоки | | Наличие |
| Параметры устройства ЧПУ |
| Устройство ЧПУ | SPM |
| Метод ввода флэш-память | USB, CD-ROM, LAN, MDI |
| Монитор | 20", LCD |
| Язык ввода | РУССКИЙ, корейский, английский, итальянский, французский, китайский, турецкий, японский, словенский, немецкий |
| Метод управления | полный замкнутый контур (опция оси B) |
| Управляемые оси | 5 одновременно контролируемых осей + возможность до 3-х дополнительных осей в режиме осей позиционирования |
| Минимальное программное значение перемещения | мм | 0,0001 |
| Макс. программное значение перемещения | мм | ±9999.999 |
| Формат ввода команды | относительная / абсолютная |
| Функции интерполяции | Линейная, круговая и спиральная |
| Минимально и максимально вводимое значение | 0,001~9999.999 мм |
| Адаптивное управление подачей | Автоматическое изменение скорости подачи, в зависимости от расстояния между электродом и заготовкой |
| Контроль движения проволоки | Вывод электрода из заготовки по пути реза |
| Графическое отображение | 2D/3D графическое отображение положения заготовки и движение обработки, в реальном времени |
| Максимально вводимое значение E-pack | 9999 |
| Максимальное количество программ E-pack | 9999 |
| Базовые меню обработки | Автоматическое управление; Ручное управление; Данные NC и др. |
| Функция обслуживания | Система контроля износа расходных материалов, с выводом на экран сообщений о необходимости замены |
| Запись состояния системы | На жесткий диск или на внешний носитель |
| Система Автотехнолог | Предустановленная, с возможностью редактирования |
| Система формирования рабочего импульса | С помощью современных MOS транзисторов |
| Защита от короткого замыкания | Автоматическая, постоянная |
| Система вырезания острых углов | EzSharp + (Автоматическое смещение проволоки для вырезания острых углов, повышения качества обработки острых углов) |
| Система защиты от ускоренной коррозии заготовки во время обработки | EzAqua + (Защита заготовки от коррозии, защита от изменения цвета заготовки, исключение потребности в шлифовании поверхности после обработки) |
| Система вырезания прецизионного конуса | EzTaper + (Независимое перемещение осей U и V, наклон проволоки до 45°, легкая настройка конусного реза) |
| Поворотный стол | Опционально |
| Система удаленного мониторинга состояния и управления станка | Предустановленная, неограниченное количество рабочих мест |
| Пульт дистанционного управления | Полнофункциональный |
| Система защиты от разбрызгивания во время заправки проволоки и обработки | Предустановленная |
| Параметры системы подготовки и очистки рабочей жидкости | |
| Рабочая жидкость | деионизированная вода |
| Рабочий объем | л | 620 |
| Объем колбы для ионнообменной смолы | л | 15 |
| Степень фильтрации рабочей жидкости | мкм | 5-10 |
| Количество фильтров | шт | 4 |
| Автоматическая система контроля удельной токопроводимости рабочей жидкости | | наличие |
| | | |
| Параметры генератора |
| Максимальный рабочий ток | А | 45 |
| Частота тока | Гц | 50 ±1 |
| Напряжение | В | 220 |
| Максимальная потребляемая мощность | кВт | 10 |
| Водяное охлаждение электрического шкафа | | замкнутое |
| | | |
| Параметры подключения к электрической сети |
| Электропитание | количество фаз | шт | 3 |
| напряжение | В | 220 |
| частота | Гц | 50±1 |
| Подводимая электрическая мощность | кВт | 20 |
| Параметры подключения сжатого воздуха |
| Давление воздуха | атм | 5 |
| Расход воздуха | л/мин | 80 |
| Массо-габаритные параметры |
| Габаритные размеры станка с учетом зоны обслуживания | длина | мм | 2753 |
| ширина | мм | 3605 |
| высота | мм | 2150 |
| Масса | кг | 2570 |
|
|
