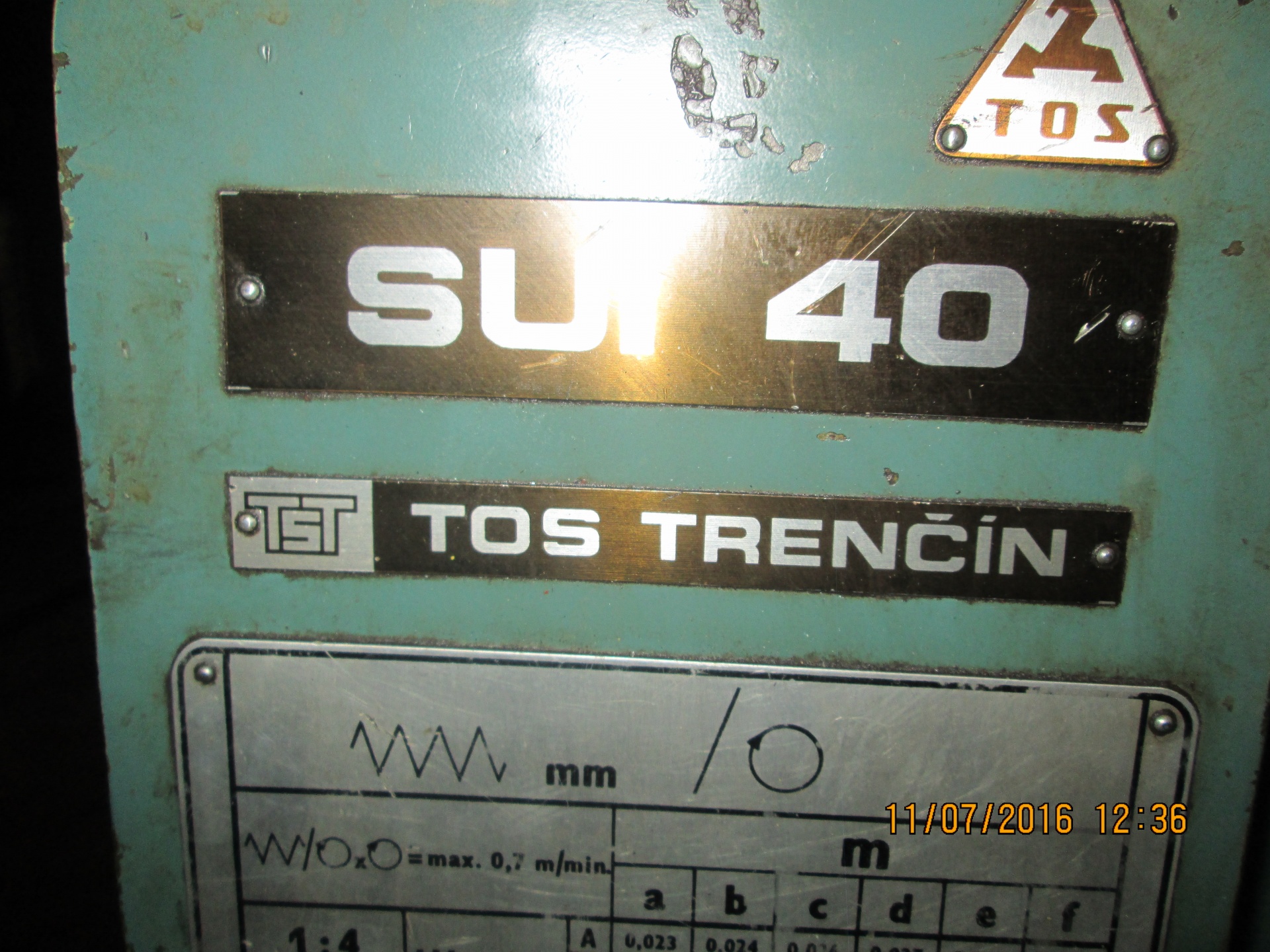

Токарно-винторезный станок TOS мод. SUI-40
является станком стандартной точности.
Предназначен для наружного и внутреннего точения,
нарезания правой и левой однозаходных и
многозаходных резьб с нормальным и увеличенным
шагом в единичном и мелкосерийном производстве.

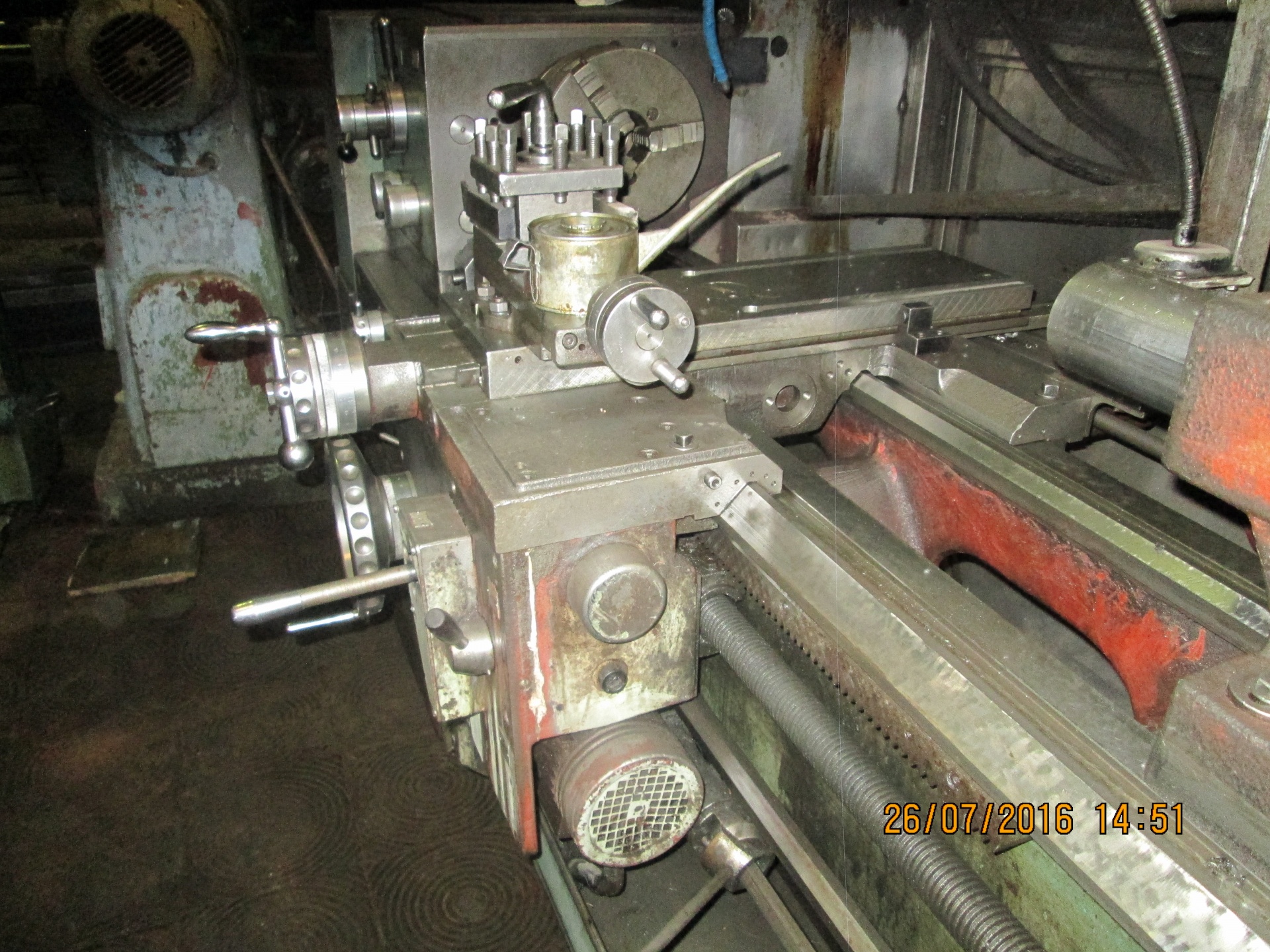

На станине слева размещена передняя бабка и
коробка подач, на направляющих станины - каретка
с фартуком и поперечным суппортом с резцедержателем,
справа - задняя бабка. В передней бабке размещена
коробка скоростей со шпинделем,
а на ее панели - органы управления.
Продольная и поперечная подача каретки и суппорта
осуществляется от механизмов, расположенных в
фартуке и получающих движение от ходового вала
при точении или ходового винта при нарезании резьбы.
В нижней части станина снабжена корытом для
сбора стружки и охлаждающей жидкости.
Технические характеристики
Наибольшая длина обрабатываемого изделия, мм 1000
Номинальный диаметр обработки над станиной, мм 400
Наибольший диаметр обработки над выемкой станины, мм 460
Наибольший диаметр обработки над суппортом, мм 220
Конус шпинделя Морзе 6
Число подач/Пределы подач, мм/об:
Продольных 42/0,023-4,8
Поперечных 42/0,011-2,4
Число оборотов/Пределы чисел оборотов, мин-1 18/14-2240
Число резьб/Диапазон шагов резьб, мм(n/1"):
Метрических 55/0,28-60
Дюймовых 72/120-1/2
Модульных 32/0,125-15
Питчевых 56/2-240
Мощность станка/Мощность электродвигателя главного привода, кВт 12,4/7,5
Ход пиноли задней бабки, мм 180
Конус пиноли задней бабки, мм Морзе 5
Диаметр отверстия шпинделя, мм 56
Габаритный размеры станка, мм:
Длина 2580
Ширина 1280
Высота 1450
Масса станка, кг 2620
