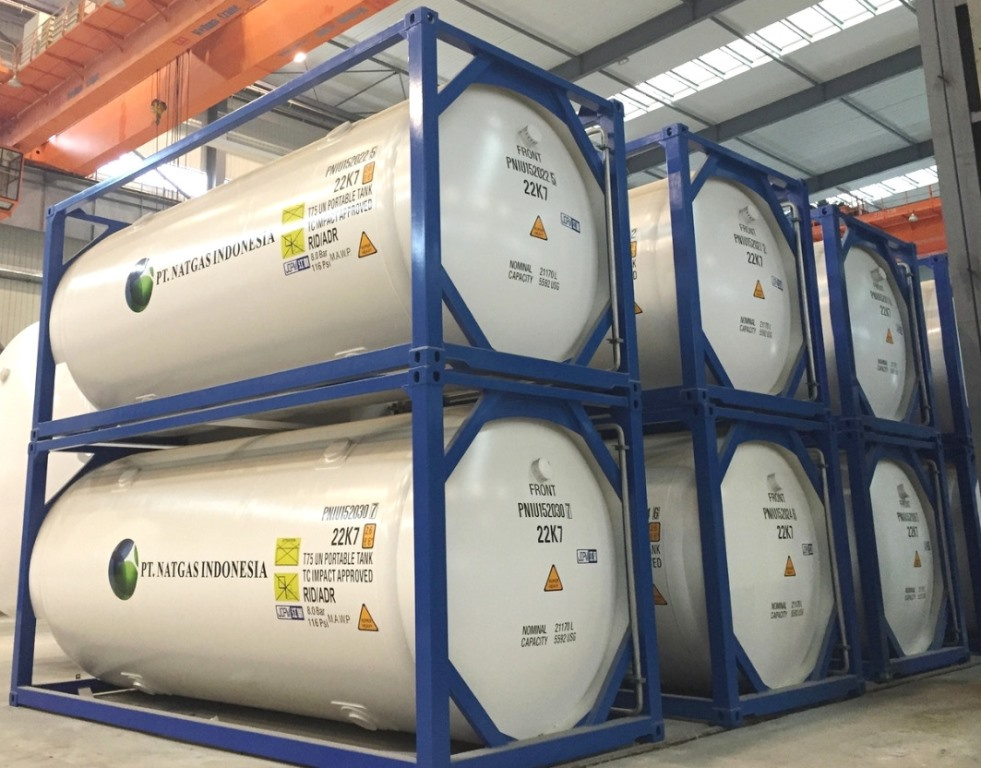

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ |

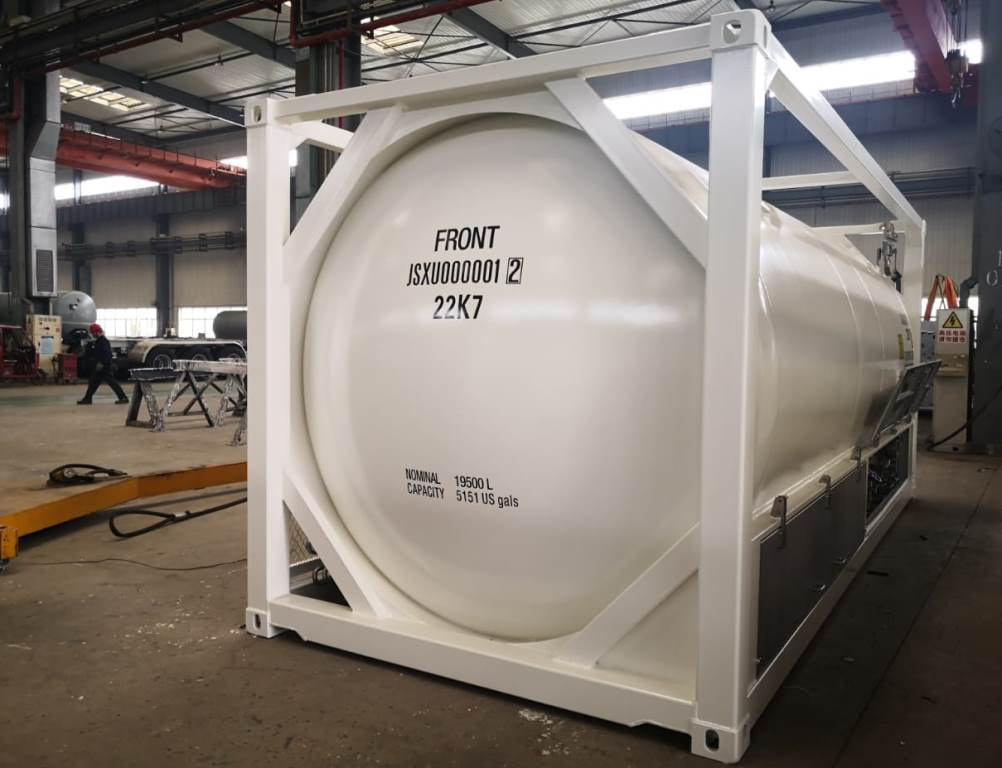

| 1.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| 1.1 Проектирование и тестирование |
| Резервуар - в соответствии с -тип | ASME VIII DIV 1; RID/ADR, IMDG, T75 UN PORTABLE TANK TIR;UIC; TC;FRA; CFR49 T75 UN Portable Tank |
| Рама - в соответствии с | ISO 1496/3 |
| Угловые фитинги | ISO Standard 1161 |
| Код размера и типа | 22K7 |
| 1.2 Номинальный объем | 20500 л |

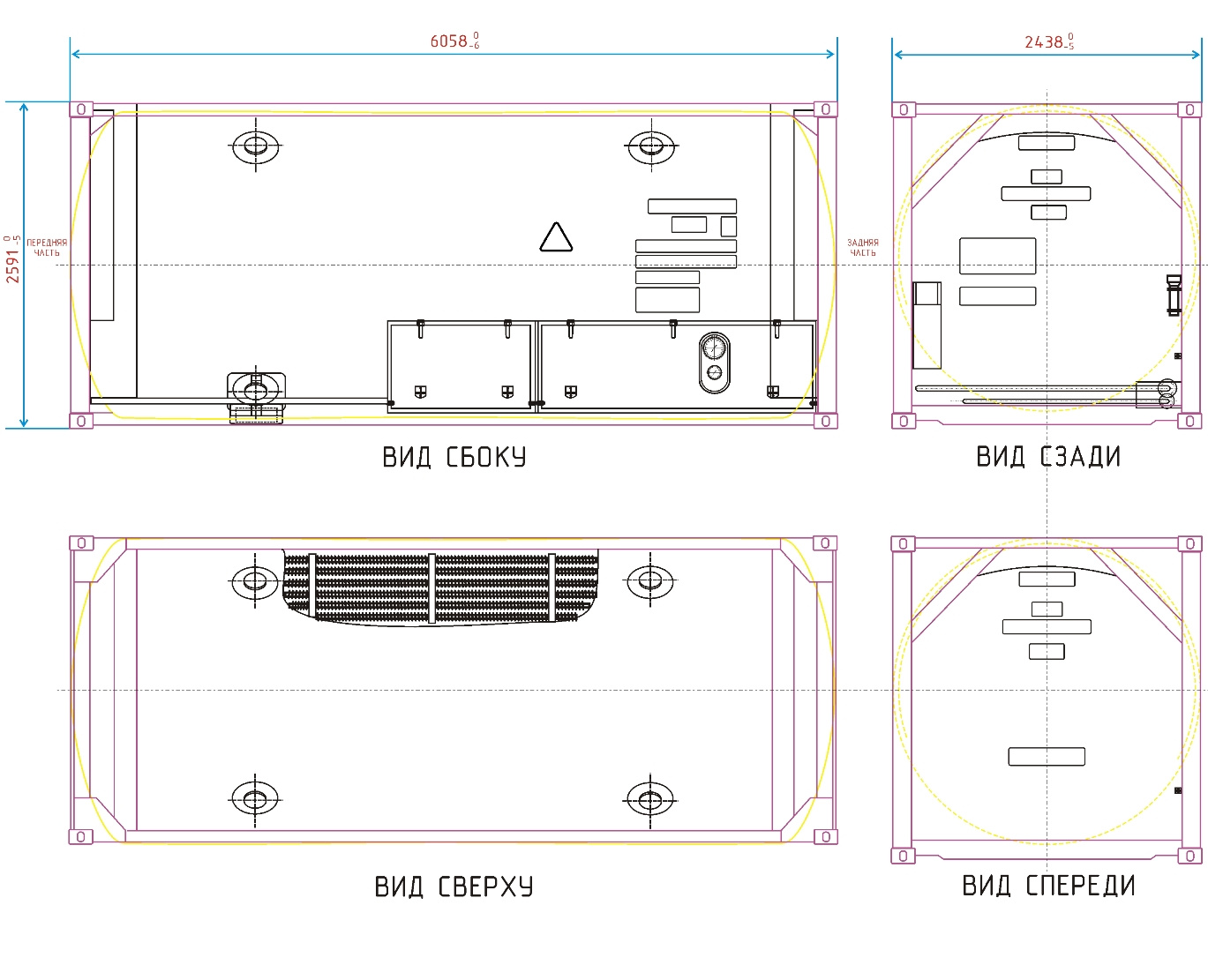

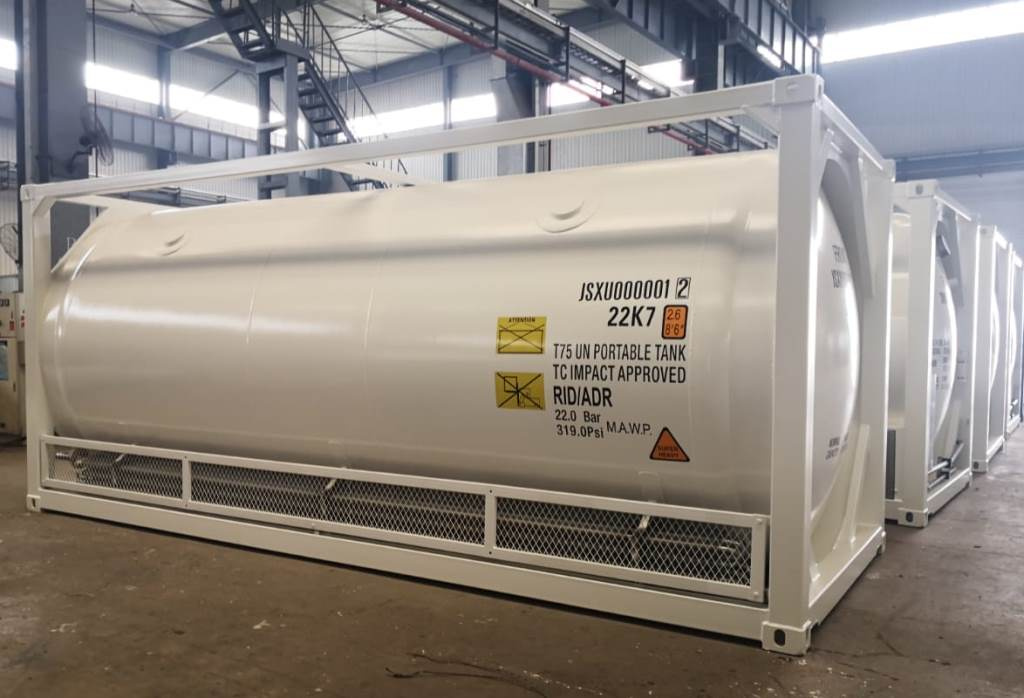

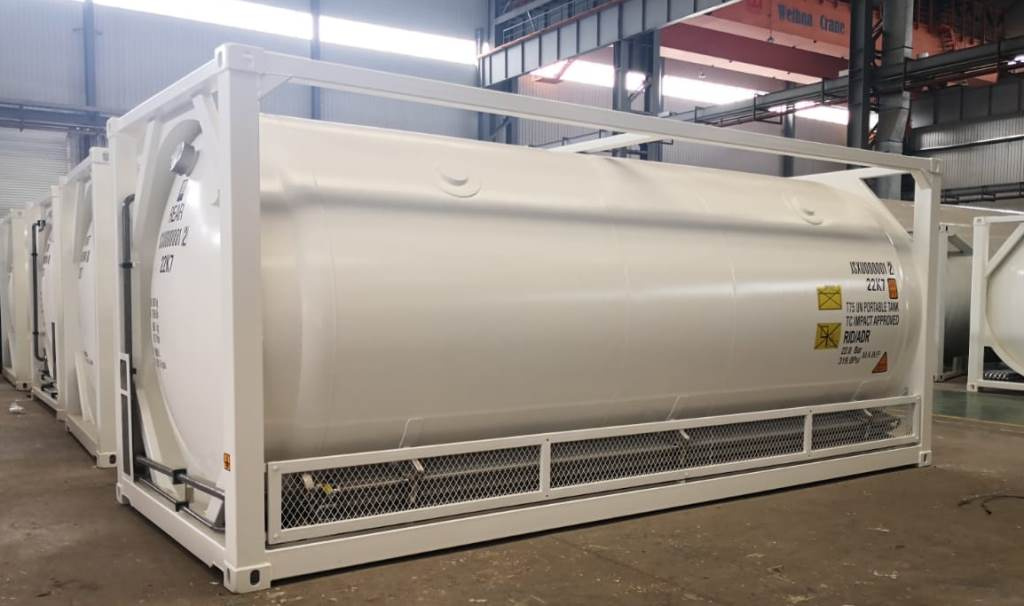

| 1.3 Размеры и массы |
| Максимально разрешенная масса-брутто | 36000 кг |
| Масса тары (приблизительно) | 7700 кг |
| Длина | 6058 мм |
| Ширина | 2438 мм |
| Высота | 2591 мм |
| 1.4 Размеры резервуара |
| Внутренний сосуд |
| Внутренний диаметр | 2200 мм |
| Круговая внутренняя длина | 4620 мм |
| Внешний сосуд |
| Внутренний диаметр | 2416 |
| Круговая внутренняя длина | 5070 |
| 1.5 Номинальное давление и температура |
| Внутренний сосуд |
| Расчетная температура | - 196°С |
| Максимально допустимое рабочее давление | 16.0 Бар / 1.6 МПа |
| Испытательное давление | 22.1 Бар / 2.21 МПа |
| Давление испытания на утечку | 14.4 Бар / 1.44 МПа |
| Внешний сосуд |
| Диапазон температуры окружающей среды | От -40°С до +50°С |
| Расчетное давление | -1.03 Бар / 0.103 МПа |
| 1.6 Материал конструкции |
| Рама | Q345-D-GB/T1591 |
| Внутренняя оболочка и днища | SA-240M 304 |
| Внешняя оболочка и днища | GB/T 713-Q345R |
| 1.7 Изоляция |
| Тип изоляции | Многослойная изоляция в высоком вакууме |
| Материал | Алюминиевая фольга |
| Степень вакуумной герметизации | ≤0.08 Па |
| Статическая скорость испарения | ≤0.34% |
| 1.8 Среда наполнения |
| LO2 | (Liquid O2 (Oxygen)) - КИСЛОРОД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1073 (UN1073) |
| LN2 | (Liquid N2 (Nitrogen)) - АЗОТ ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1977 (UN1977) |
| LAr | (Liquid Ar (Argon)) - АРГОН ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1951 (UN1951) |

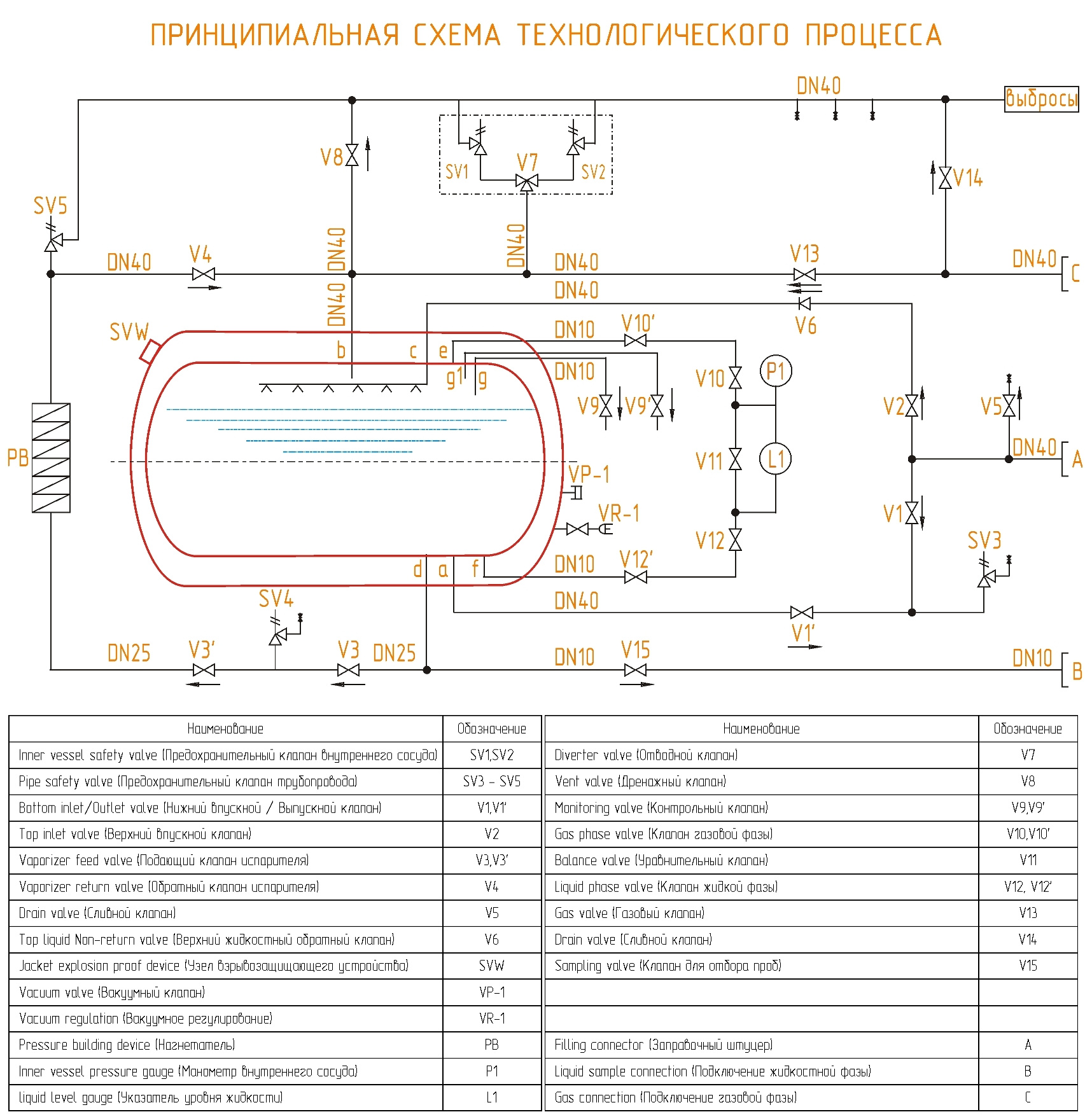

| 2.0 ФИТИНГИ И АКСЕССУАРЫ |
| 2.1 Блок предохранительного клапана |
| Тип | Spring full-lift |
| Количество | 2 ед. |
| Давление срабатывания | +16.0 Бар / +1.60 МПа |
| 2.2 Манометр |
| Класс точности | Grade 1.6 |
| Количество | 1 ед. |
| Диапазон измерения | 0 – 4.0 МПа |
| С запорным клапаном для отключения источников напряжения при техническом обслуживании или осмотре |
| 2.3 Датчик уровня жидкости |
| Класс | PN40 |
| Количество | 1 ед. |
| Диапазон измерения | 0 – 3 м H2O |
| 2.4 Пенал для документов |
| 1ед. из ПВХД, водонепроницаемый, устанавливается на заднем торце |

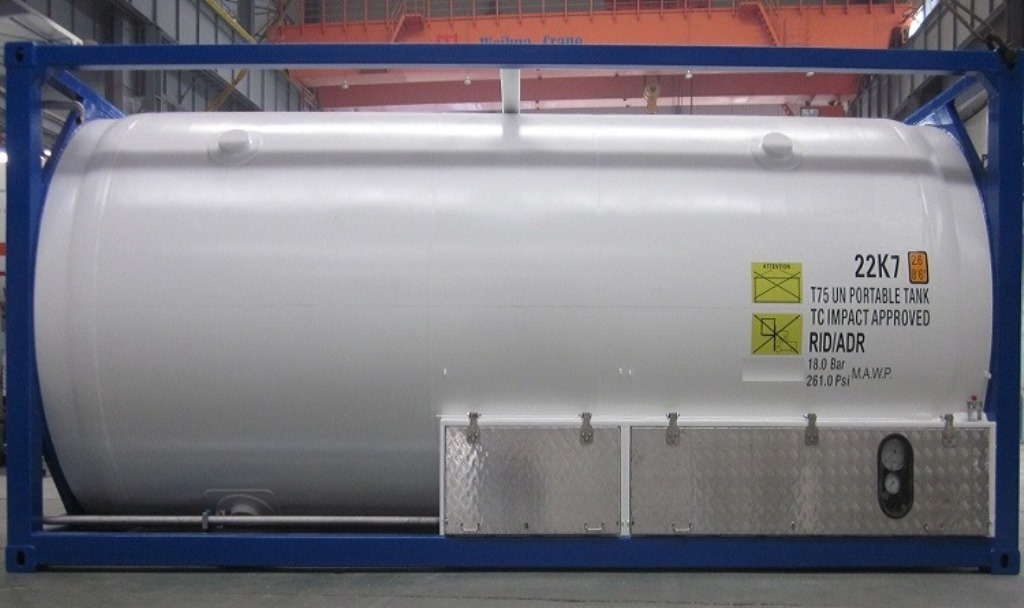

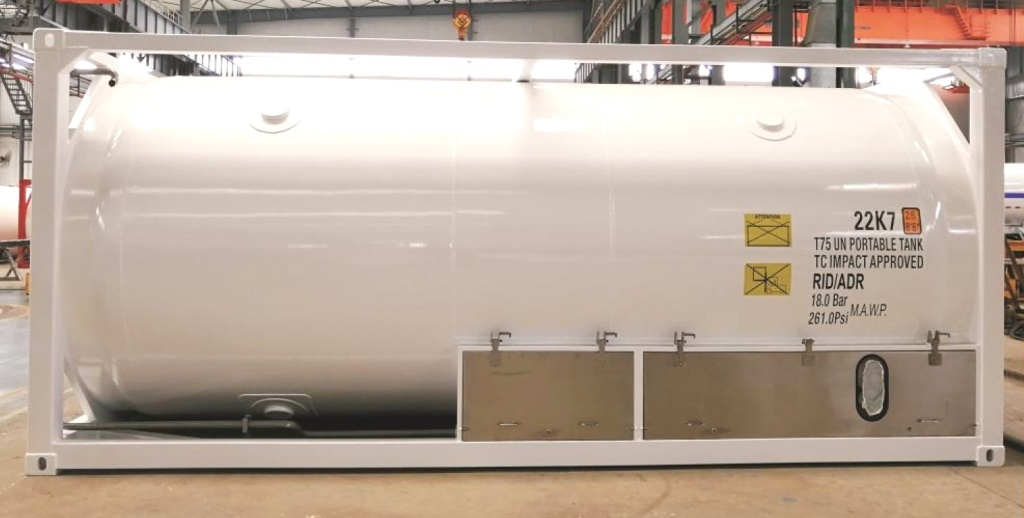

| 2.5 Клапанный отсек |
| В защитном шкафу с дверцей находятся клапаны газовой и жидкостной линий, манометр |
| 3.0 ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ |
| 3.1 Внутренний сосуд и внешний, изнутри и с наружи очищаются и обезжиривается. Сварные швы очищаются от окалины. |
| 3.2 Арматура и трубопроводы, включая клапаны и секции труб, предварительно очищаются, а затем устанавливаются на резервуар |
| 3.3 Проверка на герметичность и продувка азотом производится после очистки и установки всех клапанов, заглушек и подсоединения трубопроводов. Выполняется проверка на герметичность при давлении 14,4 бар с использованием чистого и сухого воздуха. Танк-контейнер будет доставлен с продувкой азотом. Будет использоваться азот (O2 <3% остаточного кислорода, давление 0,5 бар) |
| 3.4 Покраска производится после полного очищения поверхности. Окрашивается в белый цвет. |
| 4.0 ДОКУМЕНТАЦИЯ |
| 4.1 Будет предоставлена следующая документация: Сертификат переносной цистерны на каждую цистерну (Lloyd's Register) Отчет с данными ASME для сосудов под давлением. Сертификат качества продукции, чертеж и инструкции по эксплуатации для каждого резервуара. |
