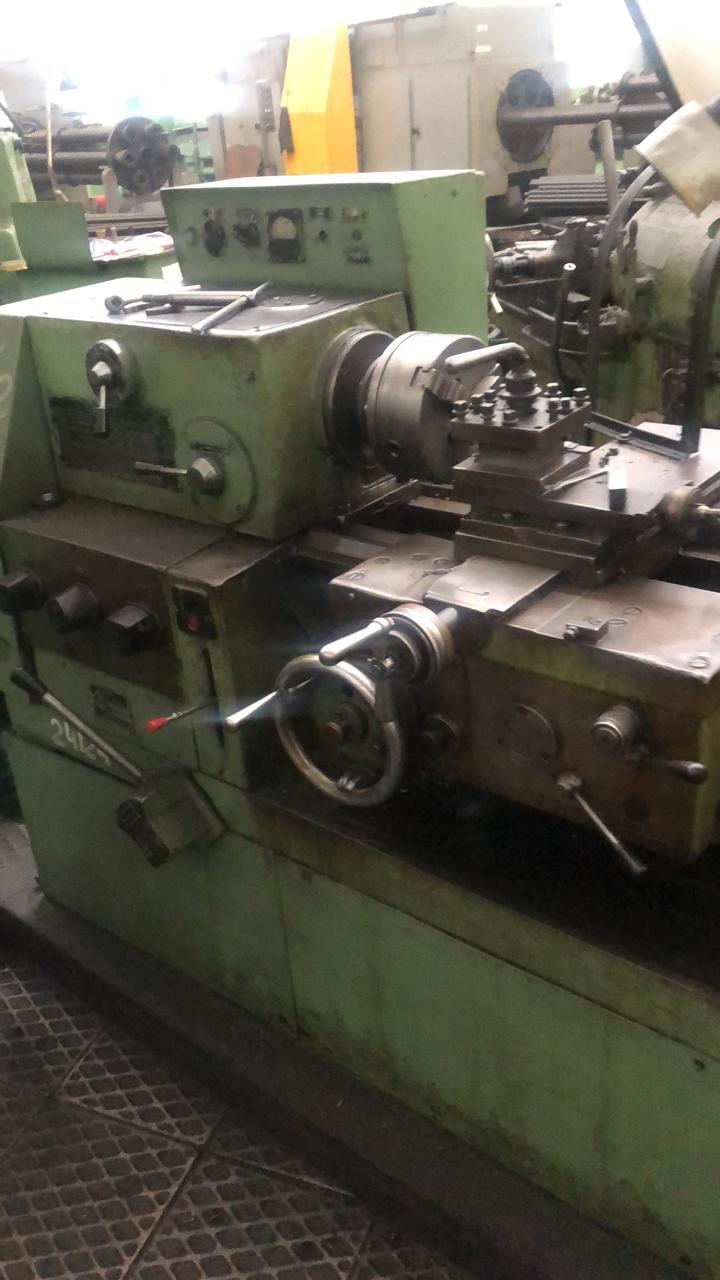

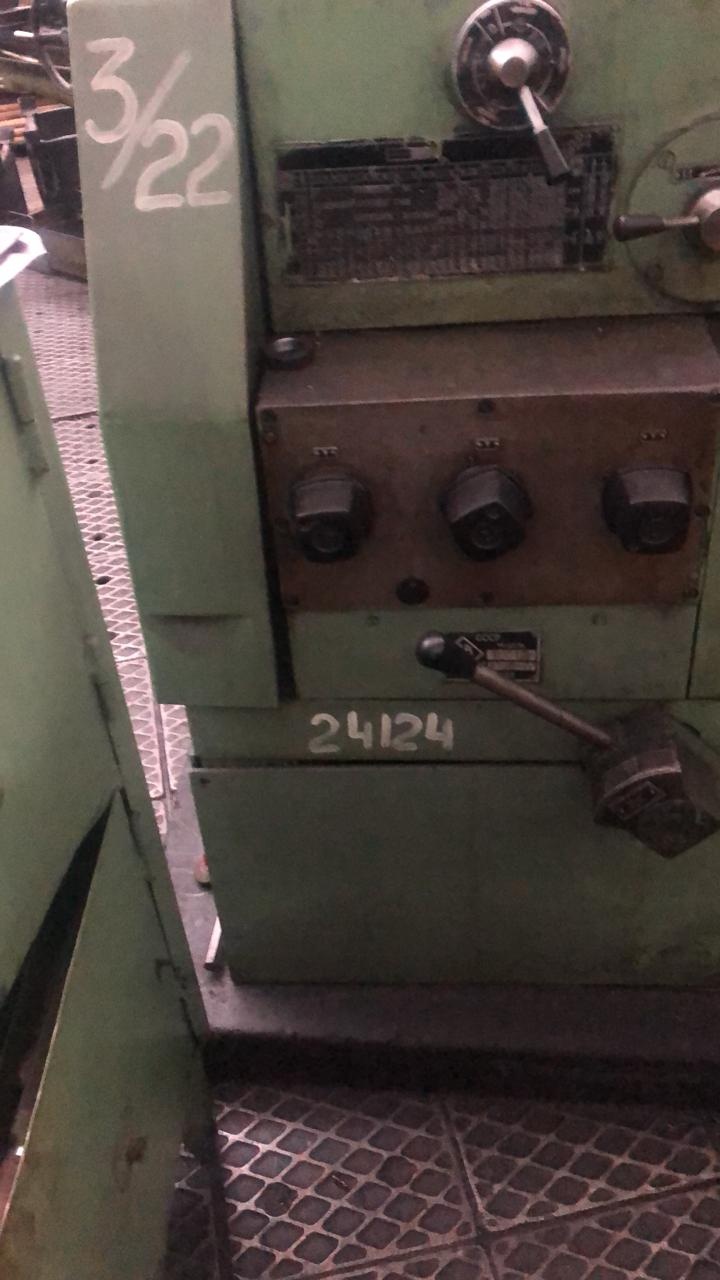

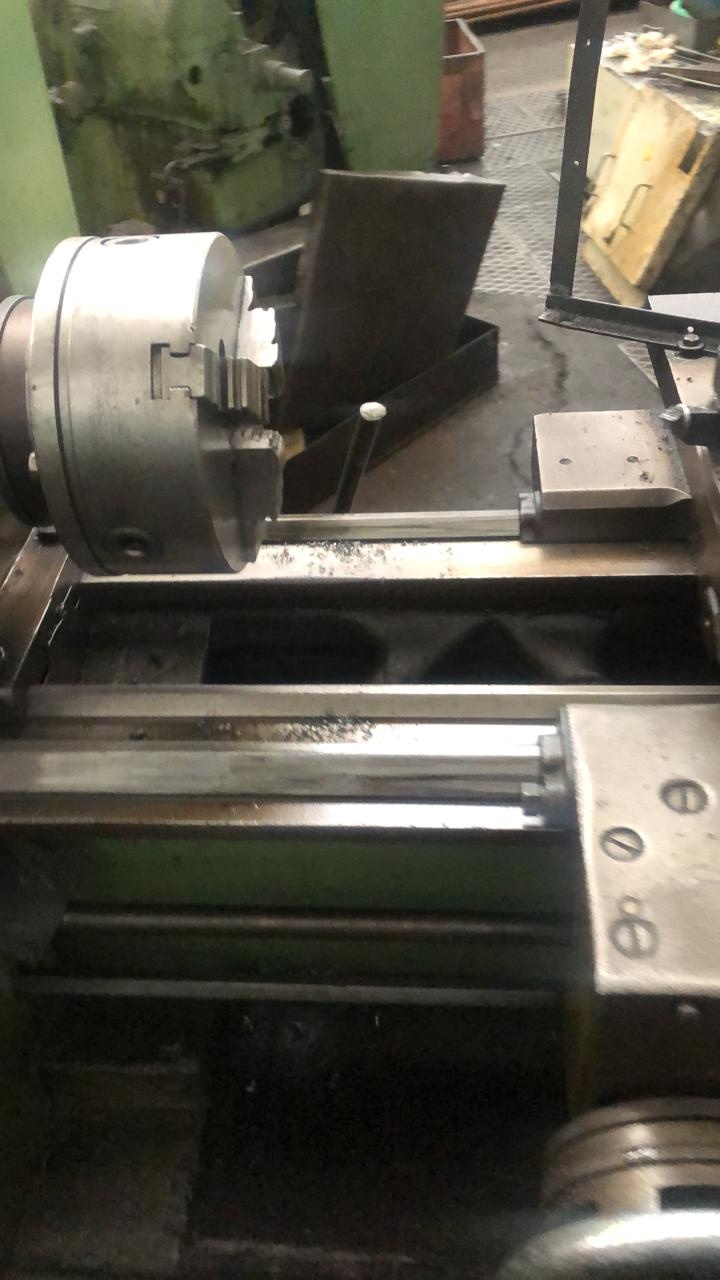

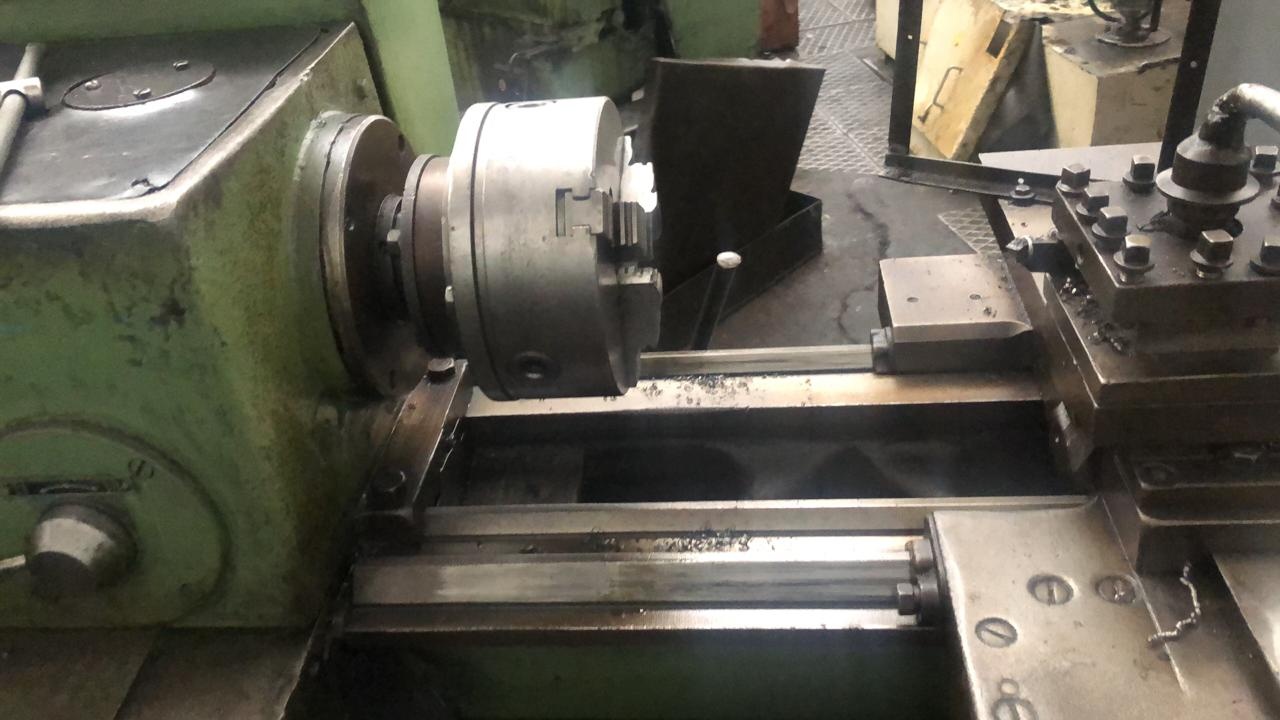

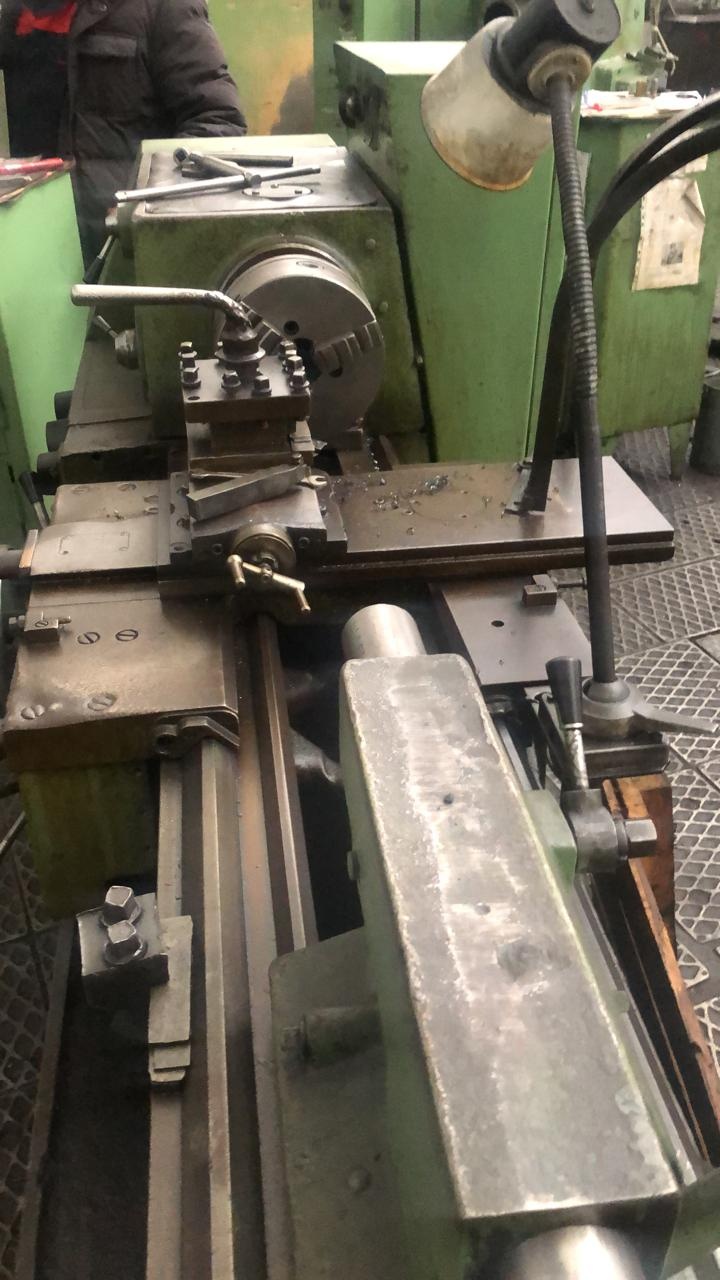

Токарно-винторезный станок 1Е61ПМ

Наименование параметра

1Е61ПМ

Основные параметры станка

Класс точности по ГОСТ 8-82

П

Наибольший диаметр заготовки обрабатываемой над станиной, мм

320

Наибольший диаметр заготовки обрабатываемой над суппортом, мм

170

Наибольшая длина устанавливаемой детали РМЦ, мм

710

Наибольшее расстояние от оси центров до кромки резцедержателя, мм

175

Расстояние от оси шпинделя до направляющих станины (высота центров), мм

175

Шпиндель

Диаметр отверстия в шпинделе, мм

30

Диаметр прутка проходящего через отверстие в шпинделе, мм

25

Частота вращения шпинделя, об/мин

35,5..1800

Количество прямых/ обратных скоростей шпинделя

18

Центр в шпинделе по ГОСТ 13214-67

Морзе 5

Конец шпинделя по ГОСТ 12595-72

5К

Торможение шпинделя

есть

Блокировка шпинделя

есть

Защита от перегрузок шпинделя

есть

Подачи

Наибольшая длина хода суппорта (каретки) - продольное перемещение, мм

710

Наибольшее поперечное перемещение суппорта, мм

230

Продольное перемещение суппорта на одно деление лимба, мм

0,1

Поперечное перемещение суппорта на одно деление лимба, мм

0,02

Наибольшее перемещение верхнего суппорта (резцовых салазок), мм

140

Перемещение верхнего суппорта на одно деление лимба, мм

0,02

Количество подач продольных/ поперечных суппорта

40

Пределы подач продольных, мм

0,018..1,1

Пределы подач поперечных, мм

0,01..0,625

Количество нарезаемых резьб метрических, мм

35

Количество нарезаемых резьб модульных, мм

31

Количество нарезаемых резьб дюймовых, мм

26

Пределы шагов метрических резьб, мм

0,1..56

Пределы шагов модульных резьб, модуль

0,1..28

Пределы шагов дюймовых резьб, ниток/дюйм

30..3,0

Скорость быстрых перемещений продольных/ поперечных, м/мин

нет

Высота резца, устанавливаемого в резцедержателе, мм

20

Задняя бабка

Наибольшее перемещение пиноли, мм

100

Цена деления лимба задней бабки, мм

0,05

Центр в пиноли по ГОСТ 12595-72

Морзе 3

Поперечное смещение задней бабки, мм

±5

Диаметр сверла при сверлении стали, мм

Диаметр сверла при сверлении чугуна, мм

Электрооборудование станка

Количество электродвигателей на станке

3

Мощность электродвигателя главного привода, кВт

2,7/ 4,4

Мощность электродвигателя насоса охлаждения, кВт

0,12

Мощность электродвигателя насоса смазки, кВт

0,08

Мощность электродвигателя вентилятора, кВт

нет

Габариты и масса станка

Габариты станка (длина ширина высота), мм

2290 х 1150 х 1365

Масса станка, кг

1670
