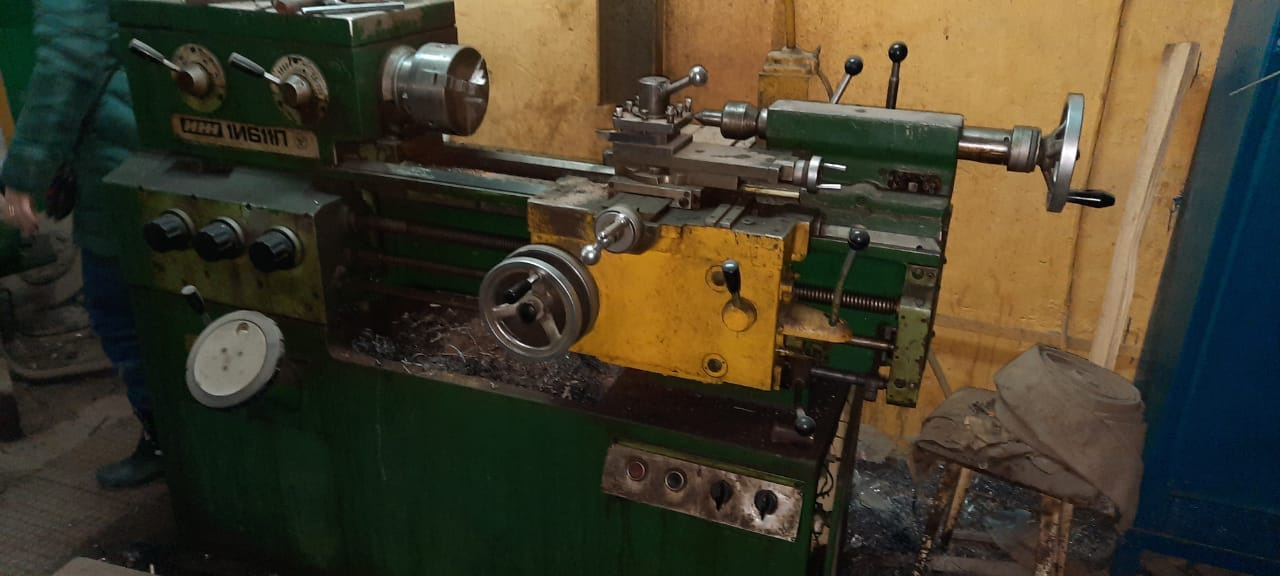

станок токарно-винторезный 1И611П

Наименование параметра

1И611П

Основные параметры

Класс точности по ГОСТ 8-82

П

Наибольший диаметр заготовки над станиной, мм

250

Наибольший диаметр заготовки над суппортом, мм

125

Наибольшая длина заготовки (РМЦ), мм

500

Шпидель

Диаметр сквозного отверстия в шпинделе, мм

25

Наибольший диаметр прутка, мм

24

Число ступеней частот прямого вращения шпинделя

Частота прямого вращения шпинделя, об/мин

20..2000

Число ступеней частот обратного вращения шпинделя

Частота обратного вращения шпинделя, об/мин

Размер внутреннего конуса в шпинделе, М

Морзе 4

Конец шпинделя по ГОСТ 12593-72

4

Подачи

Наибольшая длина хода каретки, мм

500

Число ступеней продольных подач

Пределы рабочих подач продольных, мм/об

0,01..1,8

Число ступеней поперечных подач

Пределы рабочих подач поперечных, мм/об

0,005..0,9

Скорость быстрых перемещений суппорта, продольных, м/мин

нет

Скорость быстрых перемещений суппорта, поперечных, м/мин

нет

Количество нарезаемых резьб метрических

Пределы шагов нарезаемых резьб метрических, мм

0,2..48

Количество нарезаемых резьб дюймовых

Пределы шагов нарезаемых резьб дюймовых

24..0,5

Количество нарезаемых резьб модульных

Пределы шагов нарезаемых резьб модульных

0,2..30

Количество нарезаемых резьб питчевых

нет

Пределы шагов нарезаемых резьб питчевых

нет

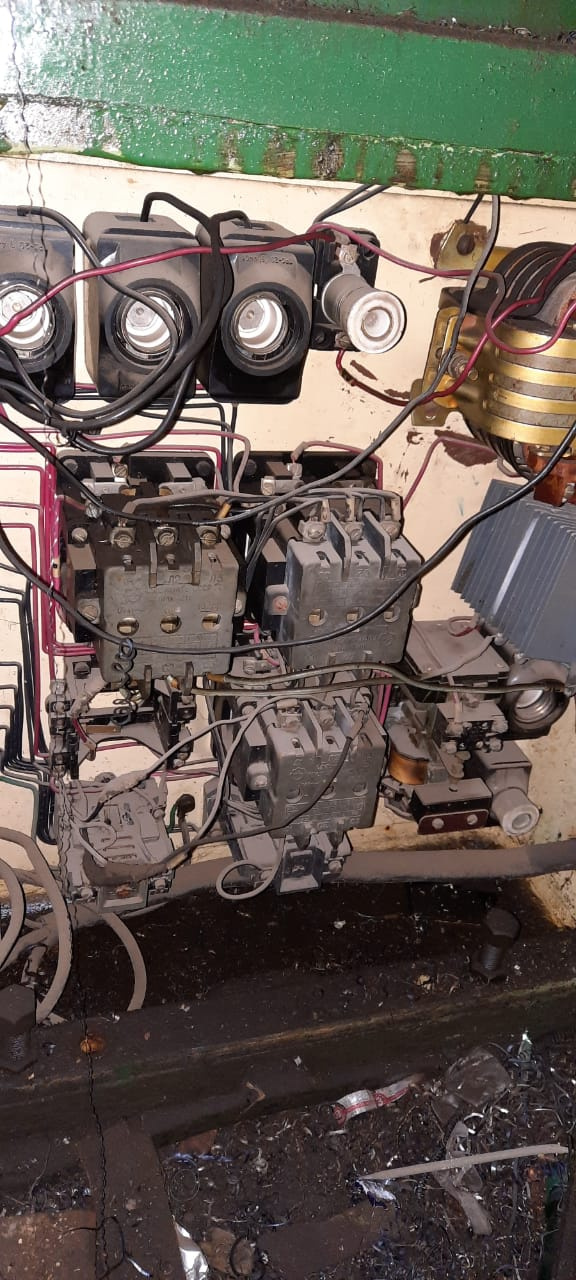

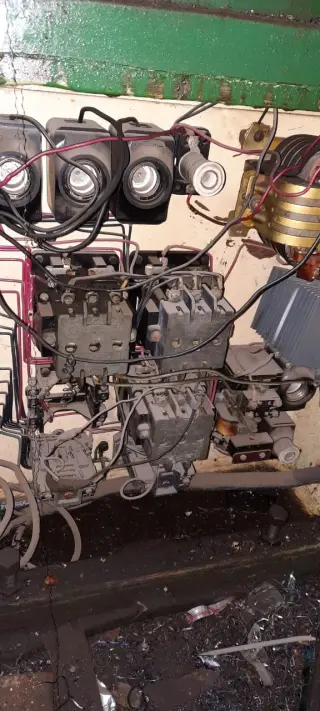

Электрооборудование

Количество электродвигателей на станке

3

Мощность электродвигателя главного привода,

3

Тип электродвигателя главного привода

АОЛ2-32-4

Мощность электродвигателя быстрых перемещений, кВт

нет

Тип электродвигателя быстрых перемещений

нет

Мощность электродвигателя гидростанции, кВт

0,08

Тип электродвигателя гидростанции

АОЛ-012-4

Мощность электродвигателя насоса охлаждения, кВт

0,05

Насос охлаждения (помпа)

ПА-22

Габариты и масса станка

Габариты станка (длина ширина высота), мм

1770_970_1300

Масса станка 1И611П, кг

1120
