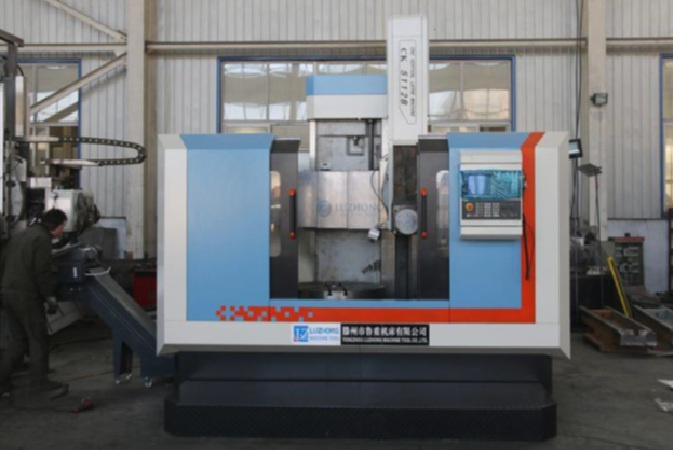

Вертикальный токарный станок с ЧПУ CK5120D

Описание:

   Этот вертикальный токарный станок с ЧПУ представляет собой современное высокопроизводительное высокотехнологичное оборудование.

Он очень эффективен в производстве. Вертикальный токарный станок с ЧПУ применяется для обработки во всех отраслях промышленности. Черновая и чистовая обработка внутренней и внешней цилиндрической поверхности, круговой конической поверхности, торца и т. д.

   Главный шпиндель рабочего стола имеет высокую точность и регулируемый радиальный зазор, двухрядный, короткий, цилиндрический роликовый подшипник. В осевом направлении используется гидростатическая направляющая. Рабочий стол отличается высокой точностью хода, большой несущей способностью, малой термической деформацией.

   Подача токарного станка оснащена серводвигателем переменного тока и шарико-винтовой парой в качестве привода.

Технические характеристики:

Модель:  CK5120D

Система ЧПУ: Siemens 808D

Диаметр стола: 1800 мм

Макс. диаметр точения: 2000 мм

Макс. высота заготовки: 1250 мм

Макс. вес заготовки: 8 т

Размер секции инструмента: 30 x 40 мм

Диапазон скоростей стола: 3,2 – 100 об/мин

Макс. ход вертикальной стойки инструмента (по горизонтали): 1115 мм

Макс. ход вертикальной стойки инструмента (по вертикали): 800 мм

Диапазон подачи вертикального столба: 0,5 – 2000 мм/мин

Ускоренный ход резцедержателя: 2000 мм/мин

Макс. ход поперечной балки: 850 мм

Скорость подъема поперечной балки: 440 мм/мин

Мощность главного двигателя: 30 кВт

Мощность двигателя подъема поперечной балки: 2,2 кВт

Точность позиционирования: 0,03 мм

Точность повторного позиционирования: 0,015 мм

Вес станка: 17 т

Габаритные размеры: 3200 * 2800 * 3250 мм
