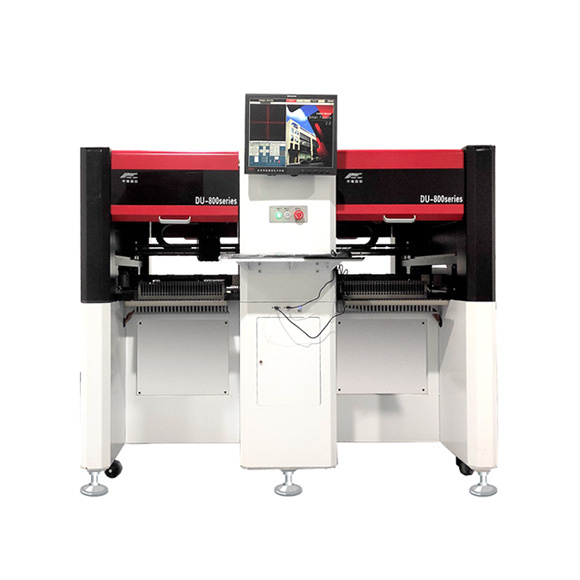

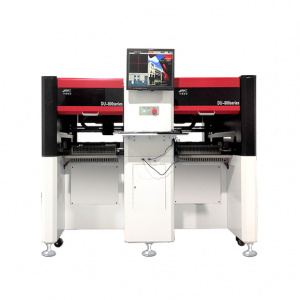

Высокоскоростной установщик SMD компонентов HW-DSQ800-120F

Модель

HW-DSQ800-120F

IC-трей

96 комп.

Максимальный размер платы

340х560 мм

Количество установочных головок

 8 шт.,Juki

Скорость монтажа

20000-26000 комп/ч

Повторяемость

0,02 мм

Точность монтажа

± 0,01мм

Ход насадки

4,5мм

Устанавливаемые компоненты

0201, 0402, 0603, 0805, 1206, диоды, триоды, SOT и QFP, BGA с шагом вывода ≥ 0.3 мм и т.д.

Число питателей 8мм

120 шт. (Fuji, электронные, вибропитатели, IC-трей)

Высота компонентов, макс.

20 мм

Направление конвейера

Л-П

Позиционирование по реперным точкам

вручную/автоматически

Режим программирования

Автоматический, после импорта файла координат

Оси X/Y

4 ШВП

Максимальный ход по осям X, Y

слева 423х734 мм, справа 423х734 мм

Высота по оси Z, макс.

50мм

Поворот компонентов

±180°

Пневмопитание

0.5-0.6 МПа

Электропитание

220В 50/60Гц, 1500Вт

ПК

Промышленный, ОС Windows, процессор Intel, 17" монитор

Настройка конвейера

Электрическая

Распознавание

2 fiducial-камеры, 8 камер быстрого распознавания, высокоточная камера

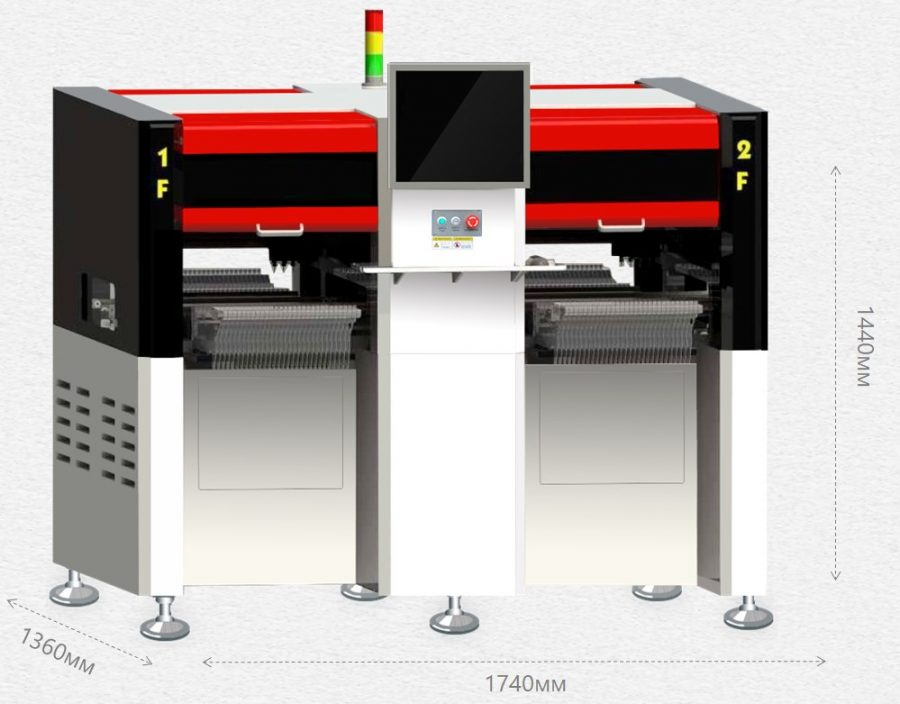

Габариты

1740х1360х1440 мм

Масса

1110 кг
