Высокоскоростной установщик SMD компонентов HW-DU800-96F-EE

Модель

HW-DU800-96F-EE

IC-трей

48 комп.

Максимальный размер платы

430х370 мм

Количество установочных головок

 8 шт.,Juki

Скорость монтажа

12000-15000 комп/ч

Повторяемость

0,02 мм

Точность монтажа

0,01мм

Ход насадки

4,5мм

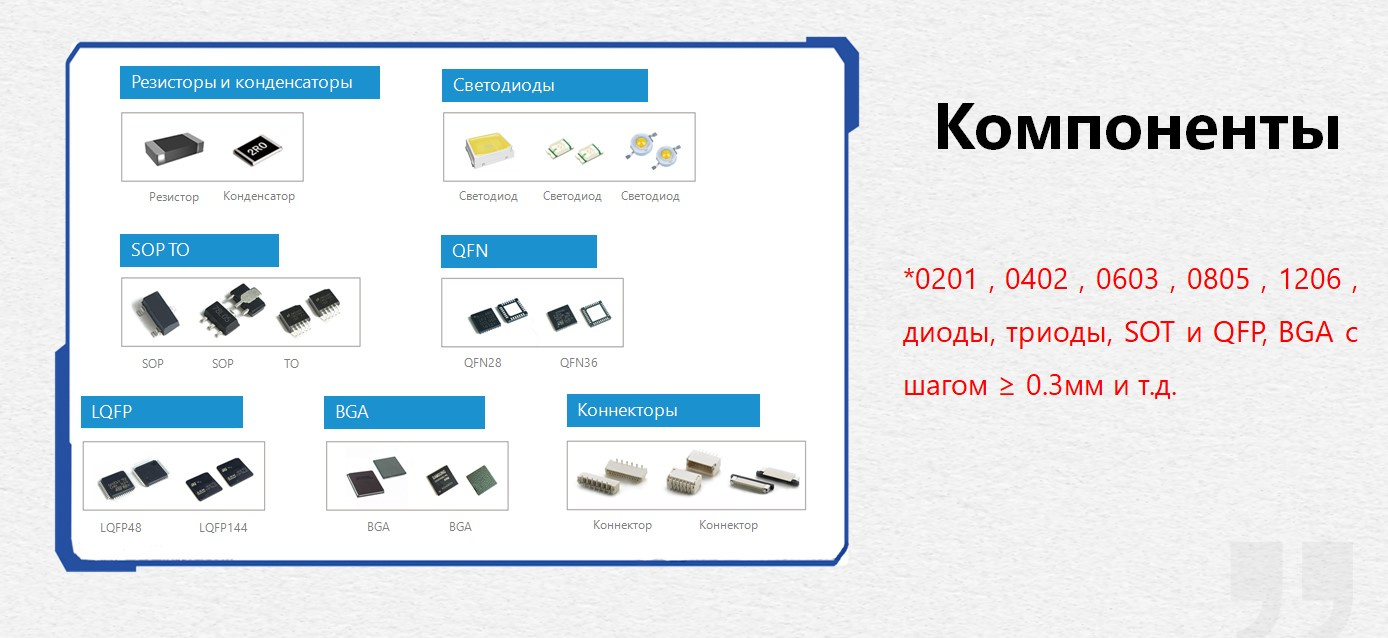

Устанавливаемые компоненты

0201, 0402, 0603, 0805, 1206, диоды, триоды, SOT и QFP, BGA с шагом вывода ≥ 0.3 мм и т.д.

Число питателей 8мм

96 шт. (Fuji, электронные, вибропитатели, IC-трей)

Высота компонентов, макс.

20 мм

Направление конвейера

Л-П

Позиционирование по реперным точкам

вручную/автоматически

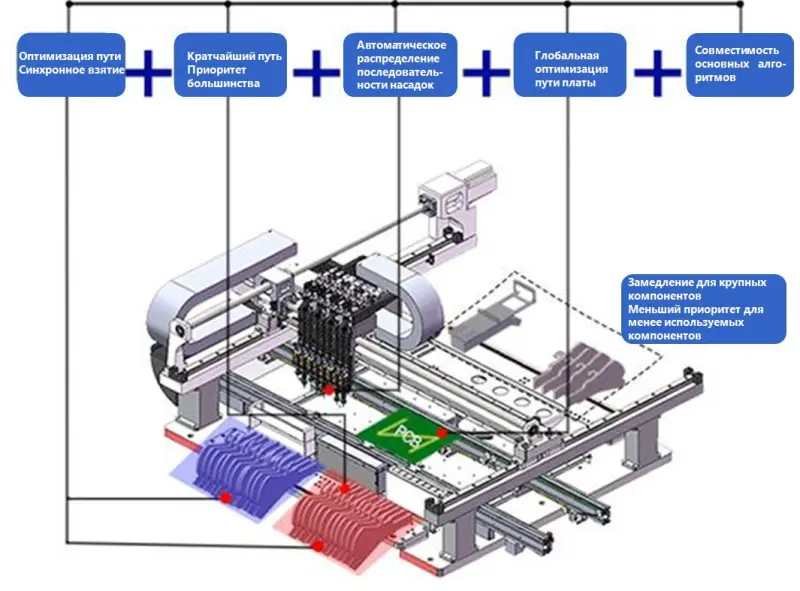

Режим программирования

Автоматический, после импорта файла координат

Оси X/Y

линейные направляющие + ШВП

Максимальный ход по осям X, Y

629х679 мм

Высота по оси Z, макс.

50мм

Поворот компонентов

±180°

Пневмопитание

0.5-0.6 МПа

Электропитание

220В 50/60Гц, 800Вт

ПК

Промышленный, ОС Windows, процессор Intel, 17" монитор

Настройка конвейера

Электрическая

Распознавание

fiducial-камера, 8 камер быстрого распознавания, высокоточная камера

Габариты

1316х1360х1340 мм

Масса

850 кг
