Оптоволоконный лазерный станок для резки металла

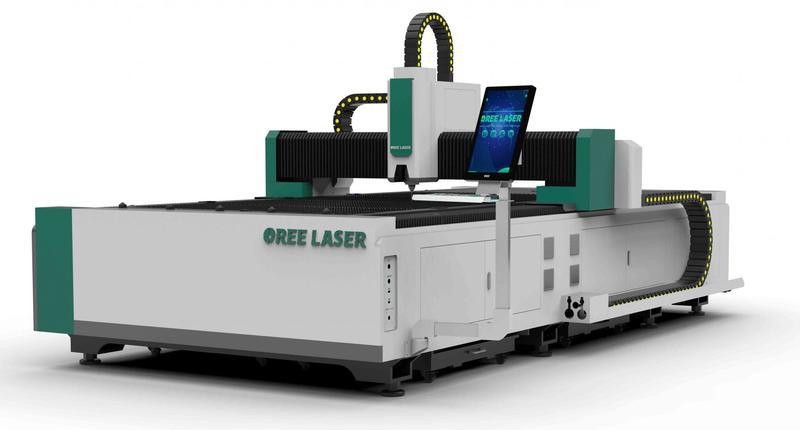

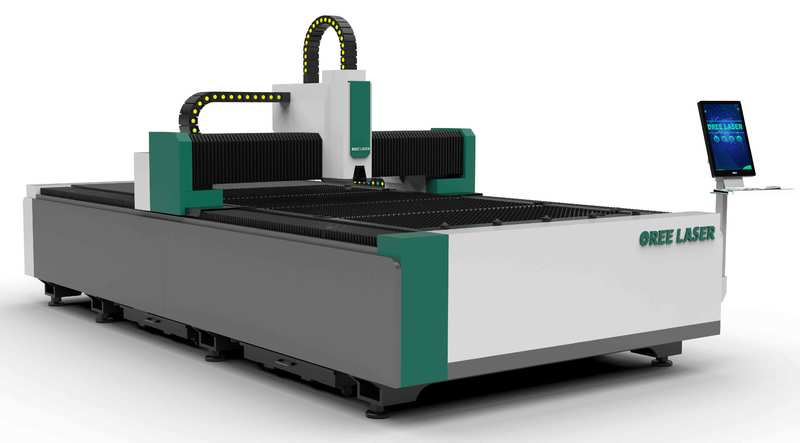

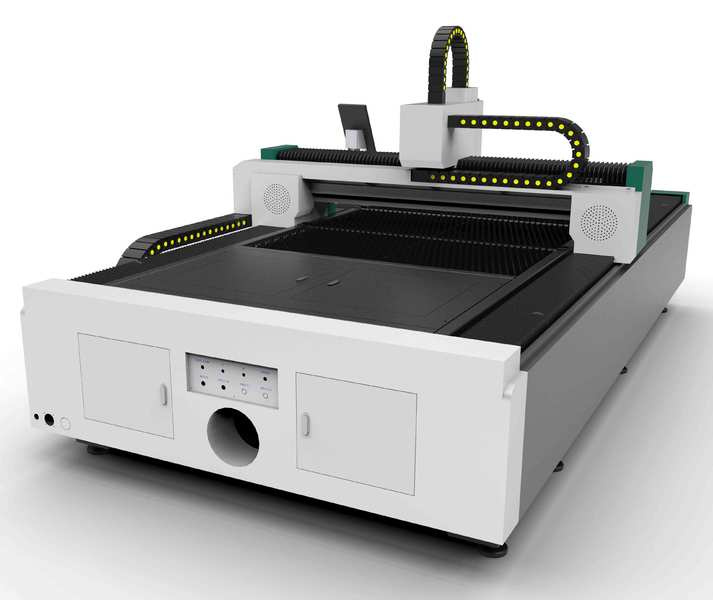

Оптоволоконный лазерный станок для резки металла OR-FMА 3015 1000 Вт (сварная станина) Raycus

Применяются для резки различных металлов, таких как нержавеющая сталь, углеродистая сталь, алюминиевые листы.

Автоматическая регулировка высоты
Автоматическое регулирование высоты между лазерной головкой и листом металла, что увеличивает качество и точность при работе по неровному металлу.

Серводвигатели
Установленные на каждом узле 4 - шт для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения.

Направляющие по осям X, Y

Станок по всем осям оснащен квадратными линейными направляющими и каретками. Сечение направляющих X - 25 мм, Y - 35 мм, Z - 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Источник лазера от фирмы Raycus
Одна из самых известных и популярных фирм в исследовании и производстве Fiber обеспечивает качественную и долговременную работу. Срок работы 100 000 часов

Зубчатая рейка
Передача по осям X, Y станка осуществляется по зубчатой рейки, За счет применения по рейки увеличивается точность при работе станка, также и скоростные параметры, увеличивая скорость холостого перемещения до 150 м/мин.

Стойка управления
Стойка управления с комплектующими от ведущих мировых производителей с профессиональной системой управления Cypcut

Чиллер
Автоматический чиллер для охлаждения лазера.

Беспроводной пульт
Станок оснащен беспроводным пультом управления с помощью пульта можно регулировать позицию лазерной головки, обнулить координаты и др.

Сварная станина
Станина из прямоугольной трубы имеет толщину стенки 10 мм, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки. Внутренняя структура станины использует металлическую сотовую конструкцию самолета, которая сваривается многосекционными прямоугольными трубами. Внутренняя часть трубы снабжена армирующими ребрами для увеличения прочности и прочности на растяжение.

Авиационный алюминиевый портал
Он изготовлен с аэрокосмическими стандартами и изготовлен из прессового Авиационного алюминиевого сплава. Прессования с усилием 4300 тонн. После обработки старения ее сила может достигать Т6, которая является самой сильной прочностью. Авиационный алюминий имеет достаточно высокий индекс производительности, так как его прочность, пластичность, ударная вязкость, усталостные характеристики и свариваемость, очень хорошие, особенно коррозионная стойкость.

Рабочая зона (X*Y*Z)  1500х3000 мм
